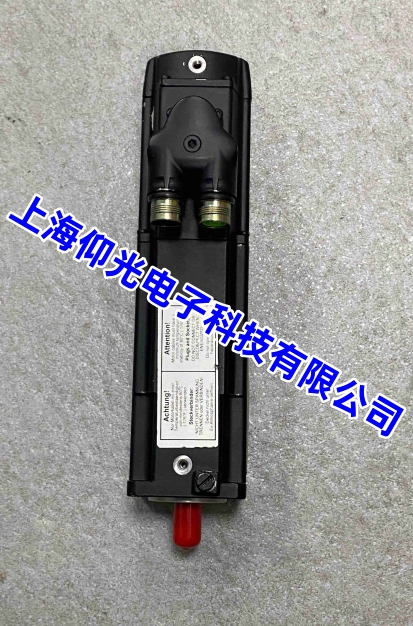

力士乐 MS2E03-D0BYN-EMDL1-NNNNS-G1 启动报警排查指南

---

一、核心报警类型与原因速查表（按发生概率排序）

---

二、分步骤排查与处理（从易到难）

1. 紧急处置与报警信息读取（优先执行）

1. 安全停机：立即切断驱动器使能，避免电机 / 驱动器进一步损坏
2. 读取完整报警信息：
   • 记录驱动器报警代码（如 F2031）、子代码及报警时的运行状态（负载、转速、定位模式）
   • 查看驱动器监控界面，获取电流、电压、位置反馈等实时数据
3. 初步判断：根据报警代码，对照上表锁定故障大类

2. 机械系统与抱闸快速排查（高频诱因）

（1） 空载测试区分故障侧

• 断电后拆除电机与负载的联轴器，单独给电机上电启动：
  • 空载正常→ 故障在负载侧（卡滞 / 传动链问题）；
  • 空载仍报警→ 故障在电机 / 驱动器 / 抱闸 / 编码器侧。

（2） 抱闸系统专项检查（该型号标配断电抱闸）

1. 断电状态：手动盘车，若阻力极大→ 抱闸未松开，需检查：
   • 抱闸线圈供电：测量抱闸端子（通常为 X11）电压，额定值多为DC24V，无电压则排查驱动器抱闸输出回路、接线
   • 机械卡滞：拆卸抱闸端盖，清理刹车片油污，检查弹簧是否断裂，刹车片是否粘连，必要时更换刹车片
2. 上电状态：启动瞬间听抱闸 “咔哒” 释放声，无声音则为线圈故障或供电缺失，需更换抱闸线圈。

（3） 负载侧机械检查

• 检查联轴器：有无松动、裂纹，同轴度偏差需≤0.1mm（用百分表测量），偏差过大会导致转矩传递损耗
• 检查传动链：齿轮箱、丝杠等部件润滑是否充足，有无异物卡滞，手动盘车应顺畅无卡点

3. 电气系统与信号排查

（1） 电源与供电检查

1. 测量驱动器主电源：三相 AC380V±10%，电压不平衡度≤3%
2. 测量控制电源：DC24V±5%，为抱闸、编码器、控制回路供电
3. 测量编码器电源：增量式 + 5V（4.75-5.25V），绝对值式 + 24V（22-26V），电源纹波 < 50mV

（2） 控制信号与使能检查

1. 确认使能信号（通常为 SON）是否有效，接线是否正确，安全回路是否接通
2. 检查指令信号：位置 / 速度指令是否正常，接线有无松动，信号幅值是否符合要求（0-10V 或 ±10V）
3. 检查驱动器状态：RDY 指示灯是否亮起，未亮起则为驱动器未就绪，需排查电源或参数

（3） 编码器反馈系统检查

1. 接线检查：断电后拔插编码器插头，检查针脚是否弯曲、氧化，清洁后重新紧固，确保 A/A\、B/B\、Z/Z\ 极性正确
2. 屏蔽检查：编码器线与动力线分开布线（间距≥30cm），屏蔽层单端接地（驱动器侧），加装磁环减少干扰
3. 零位标定：若报编码器零位漂移，需重新执行 “换相偏移标定”（D311 故障专用处理）
4. 本体检测：用示波器测量编码器输出信号，若无信号或信号畸变，需更换同型号编码器

4. 驱动器参数与控制模式检查

（1） 电机参数匹配性

1. 核对驱动器中电机型号参数（额定电流、额定转矩、额定转速）是否与 MS2E03 铭牌一致
2. 确认编码器类型（增量 / 绝对）、分辨率设置正确，与电机实际配置匹配

（2） 转矩 / 电流限制参数

1. 检查转矩限制值（如 P-0-0407）是否≥电机额定转矩的 100%，避免人为限制输出转矩
2. 检查电流限制值（如 P-0-0406）是否合理，过大易导致过流，过小会限制转矩输出

（3） 控制模式与增益设置

1. 确认控制模式（位置 / 速度 / 转矩）与实际需求匹配，启动阶段建议用转矩模式或低速速度模式
2. 适当调高速度环增益（P-1-0002）和位置环增益（P-1-0005），改善响应速度，减少位置超差报警

5. 电机本体深度排查

（1） 绕组检测

1. 用万用表测三相绕组电阻，阻值应对称一致，若某一相阻值偏小→ 匝间短路
2. 用兆欧表测绕组对地绝缘电阻，应≥10MΩ，若为 0→ 绕组接地故障，需返厂维修

（2） 磁钢与轴承检查

1. 若电机曾过载过热，可能导致转子磁钢退磁，表现为空载正常但带载报警，需专业设备检测反电动势
2. 检查电机轴承：有无异响、卡滞，用手转动电机轴，感觉阻力是否均匀，异常则更换轴承

---

三、常见报警专项处理方案

1. F2031 编码器故障（最常见）

• 处理步骤：
  1. 断电检查编码器接线，重新插拔插头，清洁针脚
  2. 测量编码器电源（+5V/24V），确保电压稳定
  3. 检查屏蔽层接地，分开布线，加装磁环
  4. 重新执行换相偏移标定（需先释放抱闸，确保电机可自由转动）
  5. 若以上无效，更换编码器并重新标定

2. F208 过载故障（抱闸相关高频）

• 处理步骤：
  1. 手动盘车检查抱闸是否完全松开，无阻力
  2. 测量抱闸线圈供电，确保 DC24V 正常，无电压则排查驱动器输出回路
  3. 检查负载侧是否卡滞，联轴器同轴度是否≤0.1mm
  4. 适当延长抱闸释放延时（如 P-0-0410），确保抱闸完全松开后再启动电机

3. D311 换相偏移无法确定（启动初始化失败）

• 处理步骤：
  1. 确保电机无机械卡滞，抱闸已完全释放
  2. 检查编码器方向设置，必要时修改编码器方向参数
  3. 重新执行换相偏移标定，标定过程中电机需微动（约 1-2 圈）
  4. 若标定失败，检查编码器本体和接线，更换故障部件

---

四、快速决策表（5 分钟定位故障）

---

五、注意事项与安全提示

1. 断电操作：所有接线检查、部件更换必须在断电状态下进行，避免触电或设备损坏
2. 参数备份：调整驱动器参数前，需备份原有参数，防止参数混乱导致新故障
3. 禁止强制启动：报警未消除前反复尝试启动，会导致电机绕组过热烧损，需先排查再试运行
4. 专业维修：若涉及电机绕组、编码器本体、功率模块等核心部件故障，建议联系力士乐授权维修中心
