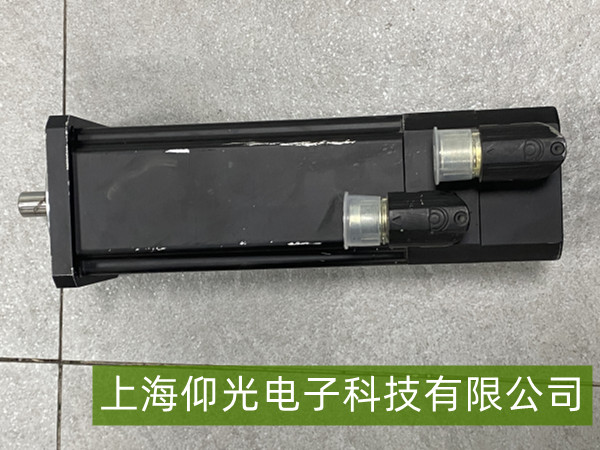

贝加莱伺服电机8LSA35.EB030D200-0编码器“信号跳变”故障维修
一、故障现象
贝加莱伺服电机8LSA35.EB030D200-0（高精度型号，多用于定位、高动态控制场景）运行中，驱动器报编码器“信号跳变”故障（常见报警代码如“Enc Err”“Signal Jump”或类似提示），表现为电机定位偏差、运行抖动、速度不稳定，甚至触发驱动器急停保护。该故障直接影响设备的加工精度与运行可靠性。

二、核心故障原因分析
编码器硬件问题
物理损伤：编码器光栅尺（光学式）或磁极（磁式）因机械振动、碰撞导致刻线磨损、污损或移位，输出信号出现瞬时中断或畸变。
连接松动/接触不良：编码器线缆与电机/驱动器的接口（如DB9、端子排）因长期振动、螺丝未拧紧，导致信号传输时断时续。
线缆破损：编码器线（通常为屏蔽双绞线）因摩擦、挤压或老化，内部导线断裂或屏蔽层失效，引入电磁干扰。

电磁干扰（EMI）
电机附近存在大功率设备（如变频器、电焊机），其高频噪声通过电源线或空间辐射耦合至编码器线缆，叠加在正常信号上，导致驱动器误判为“跳变”。
编码器线未有效接地或屏蔽层未单端可靠连接（如屏蔽层两端接地形成回路），加剧干扰影响。

编码器供电异常
编码器工作电压（通常为5V或12V，由驱动器提供）不稳定（如驱动器电源模块故障、线缆压降过大），导致编码器芯片工作异常，输出信号波动。

环境因素
高温、潮湿或油污环境导致编码器内部元件（如发光二极管、光敏接收管）性能下降，或线缆绝缘层老化短路。

三、故障排查与维修步骤
初步检查与安全处理
断开电机电源，等待电容放电完成后，检查编码器外观（是否有明显撞击痕迹、油污附着），确认驱动器与编码器线缆连接无松脱。记录故障发生时的运行工况（如高速运行、急加减速等）。

检查编码器连接与线缆
重新插拔编码器接口（如驱动器CN2或电机尾部接口），确保螺丝紧固无虚接；检查线缆屏蔽层是否单端接地（通常接驱动器外壳，非两端接地）。
用万用表测量编码器线缆导通性（重点检测信号线如A+/A-、B+/B-、Z+/Z-的电阻，正常应接近0Ω），若存在断路需更换线缆；检查线缆外皮是否有破损（尤其是靠近电机轴或拖链处）。

排查电磁干扰
观察电机周边设备：若附近有变频器、电焊机等强干扰源，尝试调整电机安装位置（远离干扰源≥30cm），或为编码器线加装金属屏蔽管/磁环。
检查驱动器参数：确认编码器信号滤波时间（如Pn20x系列参数）是否设置过短（适当延长可抑制高频噪声），必要时通过驱动器软件调整抗干扰阈值。

检测编码器供电
用万用表测量驱动器提供给编码器的电压（通常为5V±5%或12V±5%），若电压偏离正常范围，检查驱动器电源模块或线缆压降（长距离传输需选用更粗线径）。

硬件深度检测
若上述步骤无效，拆开电机尾部编码器保护盖（需专业技能），检查光栅尺/磁极是否有污损（用无水酒精清洁）、刻线是否完整；若为光学编码器，观察发光二极管是否发暗（可能老化）。
必要时使用示波器检测编码器原始信号（如A/B相信号的波形是否平滑），若存在毛刺或断续，确认编码器本体损坏，需更换同型号编码器（需与驱动器兼容）。
