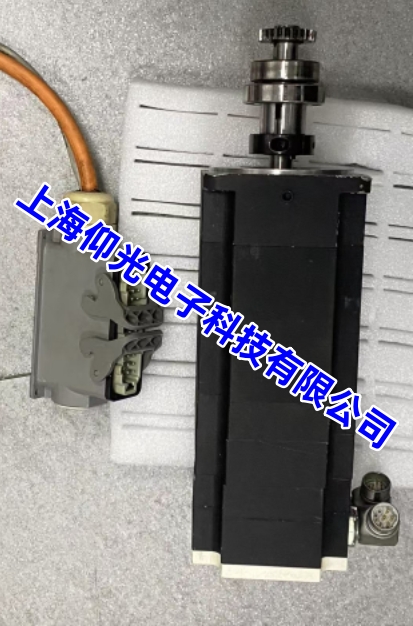

ABB BSM90C-375UAX 编码器故障维修（精简大白话）

一、最快区分故障范围

1. 重插拔编码器两端接头，拧紧螺丝。接头进水、氧化、针脚弯断，清理或更换插头。
2. 整条线缆弯折破皮、内线断线，直接换全新屏蔽编码器线；长线加装抗干扰磁环。

二、电机编码器硬件损坏

1. 转动电机时报错、抖动、乱跑定位。拆开电机后端盖，查看码盘开裂、脏污、磕碰。酒精轻擦码盘灰尘，码盘碎裂必须更换编码器。
2. 编码器内部芯片损坏，万用表测编码器供电 5V 是否正常。无 5V 查驱动器供电；电压正常仍报错，直接换同型号编码器。
3. 编码器轴承旷量偏大，转子偏心，反馈乱跳，连带更换小轴承。

三、驱动器参数与设置问题（假性故障）

1. 驱动器内编码器线数、类型、相序和电机铭牌不匹配，重新对照铭牌录入参数。
2. 重启后原点丢失、报警，多为编码器 Z 相零点异常，重设原点，开启原点回归。
3. 电磁干扰：动力线和编码器线并行走线，分开布线，两端可靠接地。

四、针对性常见现象

1. 上电立刻报编码故障：供电断线、插头断针、编码器烧坏。
2. 运行随机报错：线缆虚接、走线干扰、码盘脏。
3. 电机抖动、飞车：编码器 A/B 相序接反，调换相序。
4. 低速正常高速报错：线缆阻抗大、屏蔽失效，换粗芯屏蔽线。
