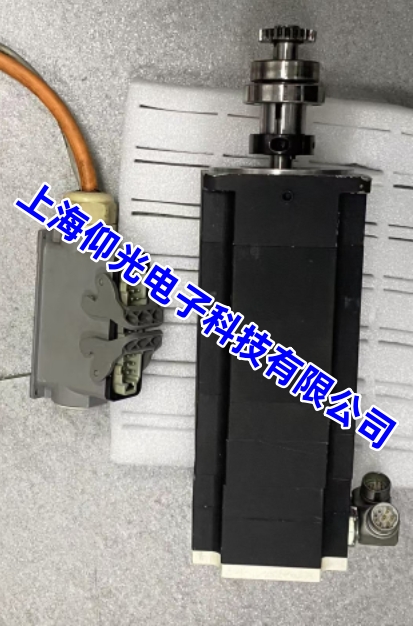

ABB BSM90C-375UAX 伺服运行抖动维修方案

一、机械类故障（最高发）

1. 传动部件异常
   联轴器弹性垫开裂、键槽间隙过大、联轴器不同心；丝杆轴承磨损、导轨缺油卡顿、皮带松紧失衡。脱开电机和负载，单独空转电机。电机空载平稳、带负载抖动，直接检修传动结构。
2. 抱闸故障
   抱闸未完全松开，摩擦片局部蹭转子，转动阻力忽大忽小。测量抱闸供电电压是否达标，拆解清理抱闸粉尘，摩擦片磨损严重直接更换。
3. 电机轴承损坏
   轴承缺油、滚珠磨损、轴承游隙偏大，转动有异响伴随抖动。手动盘轴，有卡顿、异响、旷量则更换电机轴承。

二、编码器故障（伺服抖动最常见电气原因）

1. 编码器插头针脚弯折、氧化、虚接，线缆弯折断线，信号断断续续，转速反馈波动。重新插拔航空插头，用万用表检测编码器全部线路通断。
2. 编码器屏蔽接地不良，动力线干扰位置信号。编码器线缆单独走线，屏蔽层单端接机柜地，不和动力线共管走线。
3. 编码器老化、码盘脏污、内部损坏，反馈跳数。清理编码器镜头；清理无效直接更换编码器。
4. 驱动器编码器参数选错（格式、线数不符），重新核对 BSM90C-375UAX 编码器规格，匹配驱动器参数。

三、伺服参数适配问题

1. 三环增益过高：速度环、电流环比例增益太大，伺服响应过快引发震荡抖动。逐步降低比例增益，小幅增加积分时间，直到运行平顺。
2. 加减速时间过短，启停冲击大。适当拉长加减速斜坡；刚性太高，调低刚性参数。
3. 电机辨识未完成，驱动器无法精准控制电流。恢复参数后重做完整静态 + 动态电机辨识。
4. 滤波参数太低，电流波动无法抑制。增大低通滤波时间，过滤高频抖动。

四、线路与电磁干扰

1. 动力线缆老化破皮、三相接线松动，三相电流不平衡，出力不稳。断电紧固所有端子，测量三相动力线阻值均衡。
2. 动力线、编码器线近距离平行走线，变频器、接触器带来电磁干扰。强弱电分线槽布线，加装磁环，伺服电源增加 EMC 滤波器。

五、电机本体硬件故障

1. 电机三相绕组阻值不平衡、匝间轻微短路，三相出力不一致。断电测 U/V/W 三相绕组电阻，三相差值超过 5% 判定绕组故障；摇表检测绕组对地绝缘。绕组故障需重绕线圈。
2. 电机磁钢退磁，磁场不均匀，运转力矩波动。空载低速明显一顿一顿，无线路、参数问题，判定磁钢退化，维修更换转子。

六、快速分段排查流程

1. 脱开机械负载，电机空载运行
   • 空载依旧抖：问题在电机、编码器、驱动器、线路、参数。
   • 空载顺滑，带负载抖动：只检修机械传动、负载卡顿。
2. 更换编码器线测试，排除线缆断线干扰。
3. 参数初始化重设，重新电机辨识，下调增益。
4. 全部排查无果，检测电机绕组与磁钢。
