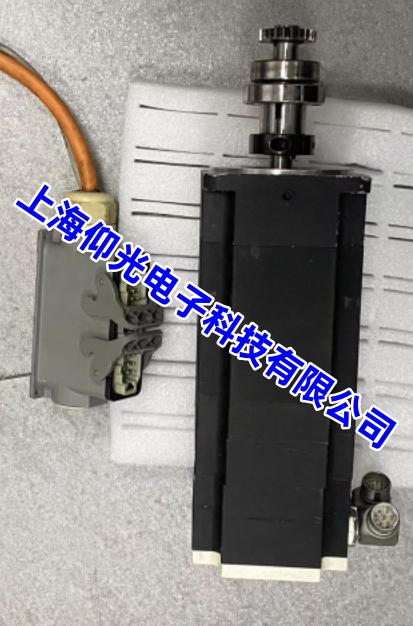

ABB BSM90C-375UAX 伺服启动报警维修方案

一、常见启动报警分类 + 对应检修

1. 过流报警（启动瞬间跳闸）

1. 断电测动力线 U/V/W 相间、对地有无短路；摇表测电机绕组绝缘，三相绕组电阻误差需＜5%，阻值不均代表匝间短路，重绕电机。
2. 手动盘电机轴，检查轴承卡死、负载卡滞、抱闸未完全松开；抱闸单独供电压测开合是否正常。
3. 核对驱动器电机参数：额定电流、极数、定子电阻、电感和 BSM90C-375UAX 铭牌一致；若做电机辨识报错，适当降低辨识电压。
4. 断开电机线空载试驱动器，空载仍过流 = 驱动器逆变 IGBT、驱动板损坏；空载正常 = 电机 / 线缆故障。

2. 过压报警（启动 / 减速时报高压）

1. 上电就过压：测进线三相电压，电压超 418V 加装稳压器；检修驱动器整流桥、母线检测电阻、老化鼓包母线电容。
2. 启停减速过压：检查制动电阻断线、阻值偏移、制动 IGBT 击穿；延长减速时间，开启驱动器制动功能；重力负载额外加外置制动电阻。

3. 编码器类报警（代码常见：位置错误、编码器断线）

1. 检查编码器航空插头针脚弯针、退针、进水氧化，重新插拔紧固。
2. 编码器线缆破皮、屏蔽层接地不良，走线和动力线分开，避免干扰。
3. 测编码器 5V 供电是否正常；供电正常依旧报错，更换编码器；电机编码器端轴承磨损跳数也会报警。
4. 驱动器编码器型号参数选错，核对 ABZ、Endat 格式，匹配电机编码器规格。

4. 过载 / 堵转报警

1. 机械阻力过大：导轨缺油、联轴器咬死、负载超重，脱开负载单独试电机。
2. 增益参数过高，启动电流超限；降低电流环、速度环比例增益。
3. 电机抱闸半卡，无法完全释放，拆解清理抱闸摩擦片。

5. 过热报警

1. 电机风扇停转、风道积尘堵塞；清理散热风道，更换散热风扇。
2. 电机温度传感器 PT100 线路断线，测温控线通断；传感器损坏直接更换。
3. 长期低频重载运行发热，降低连续负载，调整加减速曲线。

二、通用极简排查步骤（实操顺序）

1. 断电放电，目视全线路：动力线、编码器线、插头有无破损烧黑；端子全部紧固。
2. 机械检查：手盘转轴顺滑无卡顿，抱闸通电可正常松开。
3. 硬件分段：拔掉电机动力线，驱动器空载上电启动
   • 空载无报警：故障锁定电机本体、出线电缆、机械设备。
   • 空载依旧报警：故障在伺服驱动器，检修功率板、检测回路、主控板。
4. 参数复位：恢复驱动器出厂参数，重新录入 BSM90C-375UAX 电机铭牌参数，重做自动辨识。
5. 干扰排查：编码器屏蔽线单端接地，强弱电线缆分槽布线。

三、高频快速判断对照表

四、维修禁忌
