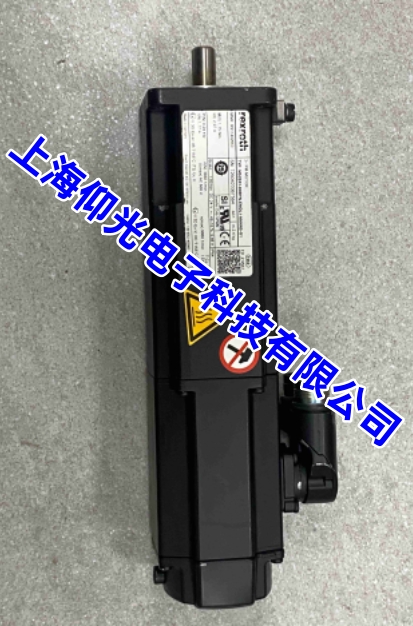

力士乐 MS2E03-D0BYN-EMDL1-NNNNS-G1 伺服电机编码器故障维修指南

一、典型故障现象 & 报警代码

1. 直观现象

• 驱动器报编码器异常报警（常见 C0270 / C0285 / F2053 / F80xx 等力士乐伺服报警）
• 电机抖动、异响、定位漂移、原点丢失、飞车、无法使能、频繁停机保护
• 间歇性报错，运行一段时间后报警，重启后短暂恢复（多为接头虚接、干扰、内部虚焊、轴承窜动）
• 手动转轴时驱动器位置反馈数值不变 / 跳变严重

2. 常见根本原因

1. 外部接线 / 接头问题（最高发）：编码器电缆破损、弯折疲劳、插头针脚氧化 / 变形 / 虚接、屏蔽接地不良、布线与动力线并行引发电磁干扰、5V 供电异常压降过大
2. 机械隐患：电机主轴轴承磨损、轴向 / 径向窜动、振动冲击导致编码器码盘偏心、移位、刮擦，密封失效导致油污 / 切削液 / 粉尘渗入编码器内部污染码盘与读头
3. 绝对值编码器备用电池问题：电池电压不足 / 失效 → 丢失绝对位置数据、零位错乱
4. 驱动器侧问题：驱动器编码器接口电路损坏、参数配置错误（编码器型号 / 分辨率 / 通讯格式参数不匹配）
5. 编码器本体硬件损坏：码盘碎裂、光电读头老化损坏、内部 PCB 电路 / 元件老化烧毁、焊点脱焊

维修原则：先外后内、先软后硬，优先排除线缆 / 接头 / 干扰 / 参数问题，再确认编码器本体是否损坏

二、前期安全准备

1. 切断主电源 + 控制电源，等待足够时间放电，严禁带电插拔编码器插头，防止烧毁驱动器接口芯片
2. 做好绝缘防护、防静电措施，记录驱动器原有参数、原点参数
3. 准备工具：万用表、示波器、绝缘测试仪、原厂编码器线缆、无尘酒精、专用拉马、扭矩扳手

三、分步排查

Step1：检查编码器线缆与连接器

1. 外观检查：查看编码器线缆有无破皮、挤压、反复弯折损伤；检查航空插头针脚是否氧化、变形、退针、锈蚀，锁扣是否卡紧到位
   • 可用无水异丙醇清洁插头触点，氧化严重则更换插头 / 整根专用编码器线缆
   • 做通断 / 绝缘测试：万用表测量各信号线导通（正常电阻接近 0Ω）、线间 / 对地绝缘电阻应＞1MΩ，排查断路、短路、对地漏电
   • 确认布线：编码器线缆单独走线、远离动力电缆、变频器线缆；屏蔽层单端可靠接地，减少电磁干扰
   • 检查编码器供电电压（常见 5V）：测量插头端电压，保证电压稳定（如 5V±0.25V），排查压降过大、供电不稳问题
   • 替换验证：用确认完好的同型号编码器线做替换测试，判断故障是否在线缆

Step2：机械与环境检查

1. 手动转动电机轴，感受是否卡滞、异响、间隙过大 —— 判断主轴轴承磨损、轴向窜动问题，必要时先更换主轴轴承，否则新编码器仍会反复损坏
2. 检查电机密封、油封状态，确认无油污、切削液渗入编码器后盖；如有污染，可在可拆解前提下用无尘酒精轻柔清洁光学码盘与读头，彻底烘干潮气，更换密封件
3. 确认电机安装同轴度、固定螺栓防松，减少长期振动冲击

Step3：驱动器参数与信号检测

1. 核对驱动器编码器参数：确认编码器类型、分辨率、通讯协议、电机型号参数与原厂匹配，错误参数会持续报编码器故障
2. 示波器检测编码器信号：
   • 正常信号：波形规整方波、幅值正常、相位正确；若波形畸变、缺失、固定电平，说明信号链路异常
   • 绝对值编码器（EnDat 等）：检查时钟 / 数据通讯信号是否正常交互
3. 检查驱动器编码器接口板、供电电路：可将电机接到同型号正常驱动器上测试，判断故障是电机编码器本体还是驱动器板卡故障
4. 绝对值编码器：检查备用电池电压，电压过低则更换电池，执行原点校准、绝对位置复位

Step4：确认编码器本体是否损坏

• 以上排查完毕仍报错、手动转轴反馈数值异常、编码器内部存在异响 / 卡滞、PCB 板有烧蚀痕迹 → 判断编码器本体硬件损坏
• 注意：MS2E03 为内置一体式编码器，通常不适合零散维修内部光电元件（精度、校准无法复原），主流方案为更换原厂适配型号编码器组件
• 拆卸要点：使用专用拉马，严禁直接敲击电机主轴；做好对位标记，记录原始零位标记

四、编码器更换与校准步骤

1. 标记电机轴和编码器外壳对位标记，松开固定螺丝，平稳拆下旧编码器组件，清理端面油污杂质
2. 安装原厂匹配型号编码器，对齐对位标记，均匀按规定扭矩锁紧固定螺丝，保证同轴度，避免码盘偏心刮擦
3. 连接编码器排线 / 插头，确认接线引脚定义完全正确，避免错针烧毁编码器 / 驱动器
4. 上电恢复驱动器电机参数，执行电机辨识、编码器零位校准、原点回归、绝对值编码器原点复位
5. 空载试运行：低速运行，观察反馈波形、驱动器报警、电机抖动情况，确认定位精度正常，无异常报警
6. 做好密封防护，加固线缆走线，减少振动磨损，完善 EMC 屏蔽接地

五、常见误区与注意事项

1. 不要直接盲目拆机维修光学码盘，非原厂维修易造成精度永久失效、码盘损坏
2. 非原厂编码器配件可能存在通讯协议 / 分辨率不匹配问题，导致持续报警
3. 若根源是主轴轴承磨损 / 轴向窜动，只换编码器会反复复发故障，必须同步处理电机轴承
4. 维修后务必做长时间空载 / 负载试运行验证，确认间歇性故障彻底消除
5. 若自己不具备编码器校准、电机动平衡维修能力，建议委托专业伺服电机维修厂商处理，避免二次损坏

六、后续预防维护

1. 定期检查编码器线缆磨损、接头状态，定期清洁、紧固插头
2. 改善车间环境，减少切削液、粉尘、高温、潮湿腐蚀，定期检查电机油封密封状态
3. 优化布线与接地，增加磁环 / 滤波器降低电磁干扰
4. 定期检查主轴轴承状态，建立预防性维护周期
