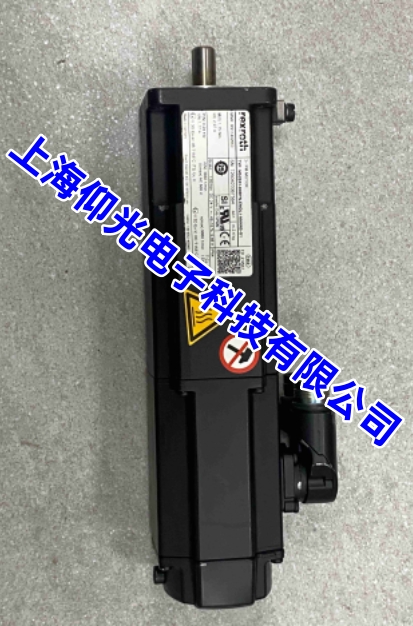

力士乐 MS2E03-D0BYN-EMDL1-NNNNS-G1 伺服电机过载故障维修指南

一、典型故障现象 & 常见报警代码

1. 故障现象

• 驱动器持续 / 间歇报过载报警、触发停机保护，电机电流长期偏高、机身异常发烫
• 启动困难、低速抖动、异响、堵转、加速时报错，负载运行时扭矩不足、定位异常
• 两种核心模式：
  • 带载过载、空载正常 → 多为外部机械负载、传动、惯量匹配问题
  • 空载也直接报过载 → 电机本体（抱闸 / 绕组 / 轴承）或驱动器硬件 / 参数问题
  • 高频诱因：内置抱闸未完全释放卡滞（MS2E03 系列常见）、轴承卡死、绕组绝缘异常

2. 常见力士乐报警代码

• C0270：瞬时过载预警；C0271：持续过载预警
• F8022、F8057、F0202、E8260：过载 / 转矩超限保护

基础判断方法：脱开联轴器做空载测试，区分负载侧问题和电机 / 驱动器侧问题

二、前期安全准备

1. 切断主电源和控制电源，等待驱动器电容充分放电，做好防静电、绝缘防护
2. 记录驱动器原有参数、原点参数、PLC 运动程序参数
3. 准备工具：万用表、兆欧表（绝缘测试仪）、钳形电流表、IndraWorks 调试软件、24V 直流电源、塞尺、扭矩扳手
4. 禁止长时间强行上电使能堵转运行，防止烧毁绕组和驱动器功率器件

三、分步排查与维修

Step1：机械传动与外部负载排查（带载过载优先排查）

1. 手动盘动整套传动机构（丝杆、导轨、联轴器、减速机）
   • 检查是否存在异物卡阻、导轨润滑失效 / 干磨、丝杆螺母预紧异常、轴承卡死、皮带 / 齿轮卡滞
   • 检查联轴器同轴度、紧固状态，是否偏心、松动、间隙过大导致反复冲击负载
   • 检查实际工况负载是否超出电机额定扭矩、长期超重切削 / 搬运，确认选型是否匹配工况惯量
   • 改善润滑、校正同轴度、消除间隙、清理卡滞异物，必要时增加减速机构降低等效负载惯量
2. 检查环境散热：驱动器 / 电机散热风扇、散热片积尘堵塞、环境温度过高、密闭安装导致过热累积发热
   • 清理散热器灰尘，检查冷却风扇运行状态，改善通风，避免长时间满负荷连续运行

Step2：伺服电机抱闸检查（MS2E03 高频故障点）

1. 现象：上电即过载、手动盘轴阻力极大甚至完全锁死，多为抱闸未正常脱开
   • 检查抱闸 24V 供电：电压应≥23V，排查接线虚接、继电器触点不良、电压压降过大
   • 单独外接 24V 直流电源给抱闸供电，确认抱闸能否正常释放、电机轴能否顺畅转动
   • 拆解电机后盖抱闸组件：检查衔铁、摩擦片油污 / 锈蚀粘连、轴向间隙异常（标准间隙约 0.2~0.4mm）
   • 维修：清洁摩擦片、调整轴向间隙、加垫片校准间隙至合格范围，涂抹螺纹紧固胶；严重磨损则更换抱闸总成；修改驱动器抱闸时序参数（P-0-0684 抱闸释放延时、P-0-0685 制动延时），保证抱闸提前释放再使能
   • 验证：抱闸通电脱开后手动转轴应顺滑无阻力

Step3：电机本体电气与机械检测

1. 三相绕组检测
   • 万用表测三相 UVW 绕组电阻，确认三相阻值均衡、无断路 / 阻值异常
   • 兆欧表测绕组对地绝缘电阻，绝缘过低 / 接地则说明绕组老化、进水油污短路，需维修重绕或更换电机
   • 检查动力线缆：有无破皮老化、虚接、缺相、短路、接线端子烧蚀，紧固 / 更换动力线缆
2. 主轴轴承检查
   • 盘动电机主轴，听异响、检查径向 / 轴向窜动、卡滞阻力，轴承磨损会造成持续额外阻力和发热过载
   • 更换原厂轴承、润滑油脂，校正动平衡，防止反复过载
3. 编码器相关干扰 / 异常
   • 编码器信号异常、干扰、参数错误会造成电流震荡、PID 反复校正导致虚过载；检查编码器线缆屏蔽接地、接头，确认编码器参数匹配，执行电机辨识
4. 电机温度检查：长期过热导致热敏电阻报警、热过载保护，冷却后可短暂恢复

Step4：驱动器参数与控制回路排查（IndraWorks 调试）

1. 基础参数校验
   • 确认电机型号、额定电流、额定转速、编码器参数是否正确；执行电机自动辨识（参数辨识 / 自学习），修正定子电阻、电感参数
   • 检查扭矩限制、电流保护参数是否设置过低，导致误触发过载；合理设置峰值 / 持续扭矩限值，不可无限制放开保护
   • 检查加减速时间参数：加速 / 减速时间过短造成瞬时惯性冲击过载，适当延长加减速时间，降低动态冲击电流
   • 检查速度环 / 位置环 / 电流环 PID 增益：增益过高引发震荡、电流尖峰、持续波动过载；逐步降低增益，启用滤波抑制震荡
   • 检查再生制动回路：制动电阻异常、再生能量无法泄放，导致母线电压异常、电流异常波动
   • 确认控制模式（位置 / 速度 / 转矩模式）匹配工艺需求
2. 驱动器硬件检查
   • 监测三相输出电流是否平衡，排查驱动器电流检测霍尔传感器异常、IGBT 模块老化损坏，造成误报过载
   • 检查主回路供电电压是否稳定、三相平衡，有无欠压 / 电压波动导致转矩不足、电流持续升高
   • 可交叉测试：将电机接到正常同型号驱动器，确认过载报警来源（电机本体 / 原驱动器）

Step5：干扰与接地排查

• 伺服线缆与动力电缆并行布线造成电磁干扰，电流异常波动
  • 编码器 / 动力线缆单独走线、远离变频器 / 焊机线缆，屏蔽层单端可靠接地，加装磁环 / 滤波器降低干扰
  • 检查控制柜接地、PE 接地是否合规

四、修复调试步骤

1. 故障复位：清除驱动器历史报警代码，保存正确参数
2. 空载低速试运行：观察电流曲线、温度、报警状态，确认空载电流接近空载正常值、无持续大电流
3. 原点校准、电机参数自整定，完成惯量自适应调试
4. 逐步加载试运行，由轻载至满载测试，观察电流曲线和温度，确认不再触发过载报警
5. 完善抱闸时序、PID 参数和过载保护参数，设置合理过载保护阈值，兼顾性能和安全
6. 做长时间连续运行验证，确认间歇性过载故障彻底消除

五、常见误区与注意事项

1. 不可长期强行堵转上电运行，极易烧毁电机绕组和驱动器功率板
2. 不要忽略内置抱闸卡滞问题 ——MS2E03 系列非常常见，仅修改参数治标不治本
3. 若根源是轴承磨损 / 油封渗漏进油，必须同步修复，否则会反复过载
4. 若绕组绝缘老化、定子损坏，不建议简单修复，应更换电机总成或原厂定子组件
5. 若自身不具备伺服参数整定、抱闸维修、电机动平衡能力，可委托专业伺服维修厂商
