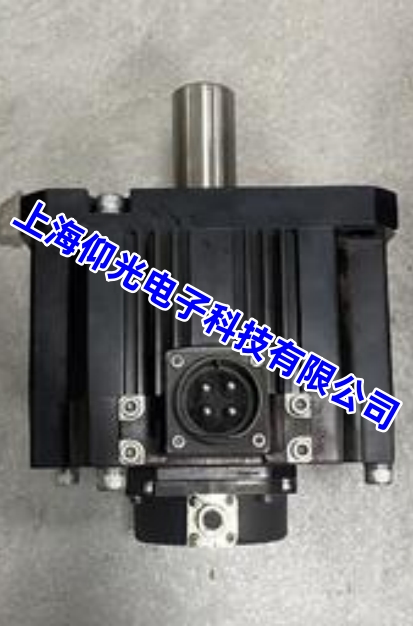

三菱伺服电机 HG-SNS302J 运转异常故障维修

HG-SNS302J（3kW）运转异常，常见表现：抖动、异响、飞车、爬行、无力、发热、定位不准、报警、转速不稳。下面按最实用、现场可直接操作的方式，一次性给全维修方案。

一、先看驱动器报警（快速锁定方向）

出现以下报警基本就是对应故障：

AL.10 / AL.12：欠压、电源异常
AL.16 / AL.37：编码器异常（线坏 / 码盘坏 / 偏移）
AL.30 / AL.31：过载、过流
AL.50 / OL：过载、负载大
AL.9A：电池电压低（绝对值编码器）
无报警但异常：多为机械、接线、参数、轴承

二、最常见、最容易修的外部问题

1. 编码器线 / CN2 插头问题（占 70%）

异常表现：

抖动、啸叫、低速爬行
偶尔飞车、定位不准
一受力就异常

维修方法：

重新插紧 CN2，检查针脚是否弯、断、氧化
屏蔽层必须单端接地
直接换一根全新编码器线测试（最快判断）

2. 动力线 U/V/W 接触不良 / 缺相

表现：

电机无力、抖动、发热、嗡嗡响
电流忽大忽小

测：
三相电阻是否平衡
端子是否松动、烧黑

处理：重新压接、更换线耳。

3. 机械负载卡死 / 不同心

表现：

转动不顺畅、有顿挫
带载异常，空载正常
异响、发热严重

处理：

脱开联轴器，电机单独试机
手动盘车检查负载阻力
校正同轴度、清理导轨、更换润滑

4. 电磁刹车未释放（带刹车机型）

表现：

电机转不动、转得慢、发热巨大
刹车端明显发烫

检查：
DC24V 刹车电源是否正常
刹车控制线是否断路

处理：修复刹车供电、清理刹车机构。

三、参数导致的运转异常

用 MR Configurator2 检查：

增益过高

抖动、啸叫、震动 → 降低 Pr1.00 / Pr1.02
电子齿轮比错误

转速不对、定位偏差 → 重新计算设置
扭矩限制过小

无力、一负载就异常 → Pr0.08 设为 100%
加减速时间太短

冲击大、抖动 → 增大 Pr1.04~1.07
最简单方法：Pr9.00=1 恢复出厂，重新自整定

四、电机本体故障维修（最核心）

1. 编码器损坏 / 偏移

表现：

抖动、飞车、定位乱跳
AL.16 / AL.37 频繁报警

维修：
清洁码盘（压缩空气轻吹）
重新安装校准
损坏直接更换原装编码器

2. 轴承损坏

表现：

异响（沙沙 / 哒哒）
转动阻力不均
端盖发烫

维修：
更换前后轴承（NSK/NTN）
加注伺服专用润滑脂

3. 绕组短路 / 匝间短路

表现：

空载也发热、电流大
抖动、无力、异味

测：
三相电阻不平衡
对地绝缘偏低

维修：
烘干除湿
严重则重新绕制定子绕组

4. 转子磁钢退磁 / 裂损

表现：

无力、带载差
电流大、发热、抖动

维修：更换转子总成。

五、驱动器侧故障

表现：

换电机依旧异常
U/V/W 输出不平衡
电流异常、报过流

维修：
更换驱动器 IGBT 模块
更换母线电容
维修电流检测板

最简单判断：把电机换到好驱动器上试机。

六、HG-SNS302J 运转异常快速维修流程

看报警 → 优先查编码器线
脱负载空载试机 → 区分机械 / 电气
检查刹车是否释放
测 U/V/W 电阻、绝缘
听异响、摸轴承温度
更换编码器线测试
参数初始化 + 自整定
替换驱动器交叉测试
轴承坏→换轴承；编码器坏→换编码器；绕组坏→重绕
