一、故障初步判断（断电安全操作）

• AL.32：运行中过流（持续过载 / 短路）
• AL.50：加速时过流
• AL.51：匀速时过流
• AL.52：减速时过流

• 电机有无焦糊味、发热异常、异响、外壳变形
• 动力线 / 编码器线有无破损、压痕、接头松动、氧化
• 驱动器散热风扇是否正常、有无烧痕

---

二、第一步：排除机械负载（最常见）

1. 脱开联轴器 / 皮带，让电机空载
2. 手动盘动电机轴：
   • 转动应顺滑、无卡顿、无杂音
   • 有卡顿 → 轴承损坏、转子扫膛、内部卡滞 → 更换 / 维修电机
3. 空载试运行（JOG 点动）：
   • 仍过流 → 问题在 电机 / 驱动器 / 线缆
   • 不再报过流 → 机械负载过大、卡滞、共振、联轴器不对中
   • 处理：清理异物、润滑、重新对中、减小负载、延长加减速时间

---

三、第二步：检查电机与动力电缆（关键）

1. 电机三相绕组电阻（万用表）

• 测量 UV、VW、WU 相间电阻
• 正常：三相阻值基本相等，偏差 ＜±5%
• 异常：某相偏小 / 接近 0 → 绕组短路（匝间 / 相间）
  → 电机报废，需更换

2. 绝缘电阻（兆欧表 500V）

• 绕组对地（外壳）绝缘电阻
• 正常：＞10 MΩ（新机＞100 MΩ）
• ＜1 MΩ → 绝缘击穿、接地短路
  → 更换电机

3. 动力电缆（UVW）检查

• 断电测电缆：相间、对地是否短路 / 导通
• 检查插头针脚：松动、氧化、变形、烧蚀
• 拖链内电缆反复弯折易内部断线 → 更换柔性动力线
• 重新紧固端子（扭矩 1.2–1.5 N・m）

---

四、第三步：排查编码器与反馈回路（易误报过流）

1. 检查编码器线：
   • 屏蔽层单端可靠接地
   • 与动力线分开走线（间距＞20 cm）
   • 插头针脚有无虚焊、断线、脏污
2. 测量编码器电压：5V±0.1V
3. 有示波器：看 A/B/Z 波形是否完整、无干扰毛刺
4. 异常 → 更换编码器线或电机

---

五、第四步：驱动器参数与电源检查

1. 参数核对（重点）
   • 电流限幅：是否设得过低
   • 加减速时间：过短 → 延长（如 200ms 以上）
   • 位置 / 速度环增益：过高 → 振荡、过流
   • 惯量比：不匹配 → 重新自动调谐
   • 建议：恢复出厂参数 → 重新调谐 再试
2. 输入电源检查
   • 三相电压平衡、稳定（380V±10%）
   • 有无缺相、瞬间跌落
   • 加装稳压器 / 电源滤波器

---

六、第五步：驱动器内部硬件（最后排查）

1. 断开电机线，驱动器单独上电
   • 仍过流 → 驱动器故障
2. 开盖检查：
   • IPM/IGBT 功率模块有无烧痕、鼓包、炸裂
   • 电解电容鼓包、漏液 → 更换电容
   • 散热硅脂干涸、散热片过热 → 重新涂硅脂、清灰
3. 电流检测电路异常 → 需专业维修或 直接更换驱动器

---

七、维修结论与处理汇总

---

八、安全与预防

• 维修必须 完全断电 5–10 分钟 待母线放电
• 过流反复出现不要强行试机，避免扩大损坏
• 日常：定期紧固接头、清理散热、检查电缆磨损

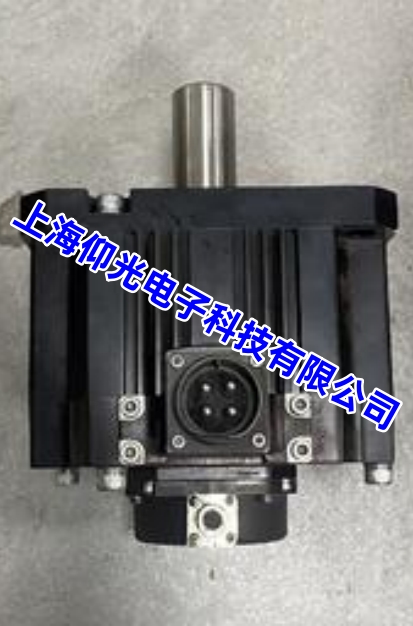

  上海仰光电子三菱伺服电机HG-SNS302J故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
