发布者：WJJ    来源：上海仰光电子科技有限公司     发布时间：2026-4-16

1. 查看驱动器报警代码
   • AL.50 / OL：过载（负载过大、参数限扭、机械卡滞）
   • AL.37 / AL.16：编码器异常 / 故障（线松、损坏、干扰）
   • AL.12：欠电压（电源不稳、母线电压低）
   • 无报警但无力：多为参数、接线、机械、电机本体问题
2. 监测运行电流
   • 用 MR Configurator2 看 q 轴电流：
     • 空载电流明显偏大 → 机械卡滞 / 轴承损坏
     • 带载电流上不去、报过载 → 参数限扭 / 驱动器 / 绕组问题

---

二、电源与接线检查（最常见）

1. 主电源（三相输入）

• 测驱动器 R/S/T 相间电压：380V ±10% 为正常
• 检查：端子松动、氧化、压接不良；线径是否偏小、过长压降大
• 测 直流母线 P-N 电压：380V 输入应约 530V；偏低 → 整流 / 滤波电容老化

2. 编码器电缆（CN2）

• 重点：屏蔽层接地、插头针脚氧化 / 松动、线缆弯折破损
• 处理：重新插拔、清洁针脚；换一根好编码器线测试（最有效）

3. 电机动力线（U/V/W）

• 测三相电阻平衡：HG-SNS302J 三相阻值应接近，偏差＞5% 异常
• 绝缘：绕组对地绝缘 ≥5MΩ（兆欧表）；过低 → 绝缘老化 / 受潮

---

三、驱动器参数优化（软件设置）

1. 扭矩限制（Pr0.08）
   • 默认 100%；若被改小 → 改为 100%~150% 测试（不超驱动器额定）
2. 增益与刚性
   • 先恢复出厂：Pr9.00=1（参数初始化）
   • 启动无力、低速软：增大速度环增益（Pr1.00~Pr1.03）
   • 加减速抖动无力：延长加减速时间（Pr1.04~Pr1.07）
3. 电子齿轮比
   • 比值不合理会导致 “出力不足、转速异常”
   • 按脉冲数 / 螺距重新计算并写入

---

四、机械系统排查（易忽略）

1. 脱开负载空载测试
   • 电机单独通电：
     • 空载有力 → 负载 / 传动卡死、润滑失效、联轴器磨损
     • 空载仍无力 → 电气 / 电机本体问题
2. 手动盘轴检查阻力
   • 手感沉重、不均匀、有卡顿 →
     • 轴承缺油 / 点蚀 / 卡死
     • 减速机润滑失效、内部损坏
     • 丝杠 / 导轨卡滞、同步带过紧
3. 同轴度与安装
   • 联轴器不同轴、偏心 → 额外阻力大、启动无力

---

五、电机本体故障（绕组、编码器、轴承、磁钢）

1. 绕组故障（常见）

• 现象：发热大、三相电阻不平衡、绝缘低、无力 / 过载
• 维修：
  • 局部短路 / 断路：找到断点重焊、浸漆绝缘
  • 绝缘老化 / 严重短路：重新绕制绕组（匹配线径、匝数、绝缘等级）

2. 编码器故障

• 现象：抖动、定位差、启动无力、AL.16/AL.37
• 维修：
  • 清洁码盘（压缩空气轻吹，忌擦）
  • 重新做原点校准 / 绝对值编码器电池更换
  • 损坏 → 更换同型号编码器并调试

3. 轴承损坏

• 现象：异响、发热、盘轴阻力大、出力下降
• 维修：用拉马拆卸，更换 NSK/NTN 同型号轴承，加注指定润滑脂

4. 磁钢退磁（少见但典型）

• 现象：空载正常、带载明显无力、电流大、转速上不去
• 确认：反电势偏低 → 更换转子或整体换电机

---

六、驱动器硬件故障

• IGBT 模块老化、电流采样漂移、母线电容鼓包 → 输出能力下降
• 方法：交叉替换测试
  • 把电机接到另一同型号好驱动器：
    • 恢复正常 → 原驱动器坏
    • 依旧无力 → 电机 / 机械问题

---

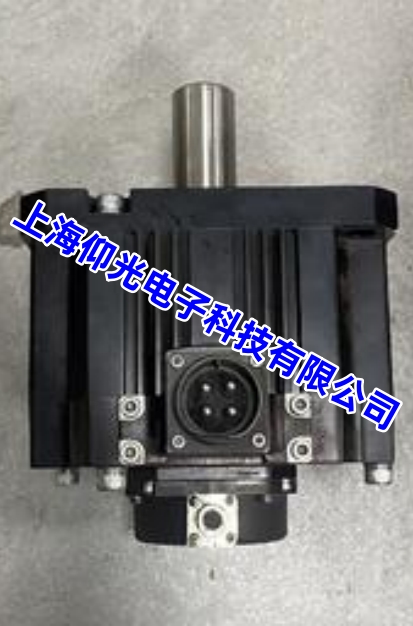

七、HG-SNS302J 维修总结（快速清单）

1. 看报警 → 查电源 / 接线 / 编码器线
2. 改参数：扭矩限制、增益、加减速
3. 脱负载空载测试 → 区分机械 / 电气
4. 测三相电阻、绝缘 → 绕组好坏
5. 换轴承、清洁 / 更换编码器
6. 驱动器交叉测试 → 定位驱动 / 电机

   上海仰光电子三菱伺服电机HG-SNS302J故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
