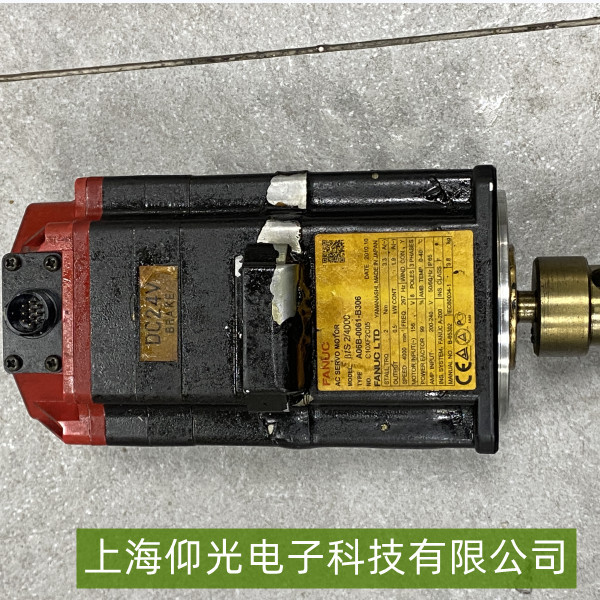

发那科A06B-0061-B306伺服电机绕组短路故障维修详解
一、故障典型表现
发那科A06B-0061-B306伺服电机绕组短路时，常伴随以下现象：

运行异常：电机启动困难、运转卡顿或完全无法启动，运行中可能出现异常抖动或噪音（如“嗡嗡”声加剧）；
温度异常：电机外壳或绕组部位温度快速升高（触摸有烫手感），严重时可能散发绝缘材料烧焦气味；
驱动器报警：配套驱动器（如发那科α系列）报与电机相关的故障代码（如“过流”“电机短路”或“过热保护”），并触发急停。

二、初步排查步骤

外观检查：断电后拆开电机防护罩，观察绕组绝缘层是否有破损、焦黑或碳化痕迹（常见于绕组端部或槽口处）；检查引出线是否破损、与外壳短路，或端子连接处是否有氧化/松动。

驱动器诊断：查看驱动器面板报错信息（如“OC”过流代码），确认是否因电机短路触发保护；检查驱动器与电机的连接电缆是否完好（无折损、虚接）。

三、深度维修方法

绝缘电阻检测：使用500V或1000V兆欧表（依电机额定电压选择），测量绕组与电机外壳（地）之间的绝缘电阻（正常值应＞1MΩ，新电机通常＞10MΩ）。若电阻值接近零或极低，表明绕组对地短路；同时测量各相绕组间电阻（如U-V、V-W、W-U），正常三相电阻值偏差应＜5%，若某两相电阻显著偏低（如接近零），则存在相间短路。

绕组直流电阻测试：用万用表电阻档测量各相绕组的直流电阻（如U、V、W相），正常情况下三相电阻值应基本一致（偏差≤±2%）。若某相电阻明显偏小（如仅为其他相的1/2或更低），可能该相绕组存在匝间短路。

专业检测与修复：
轻微短路：若仅个别线圈局部短路且绝缘未完全破坏，可尝试局部修复——拆除短路线圈的破损绝缘层，重新包裹绝缘胶带（如聚酰亚胺薄膜），并加强整体浸漆烘干处理。
严重短路：若多相绕组短路或绝缘大面积损坏，需返厂或由专业维修点重绕绕组：拆解电机，记录原绕组的线径、匝数、节距及接线方式；拆除旧绕组后，清理铁芯槽内残留绝缘物；按原参数绕制新线圈（使用同规格漆包线），嵌入槽内并垫入绝缘纸（如聚酯薄膜），最后整体浸绝缘漆（如1032三聚氰胺醇酸漆）并烘干固化。

四、维修后验证
修复完成后，需进行空载测试（通电运行，监测电流、温度及噪音是否正常）和带负载试运行（逐步加载，确认电机扭矩、转速稳定性），并通过驱动器检查是否仍有短路报警。
提示：绕组短路维修对工艺要求较高，若无专业设备（如匝间耐压测试仪、绕线机），建议联系发那科官方授权维修中心或专业电机维修机构处理，避免二次损伤。
