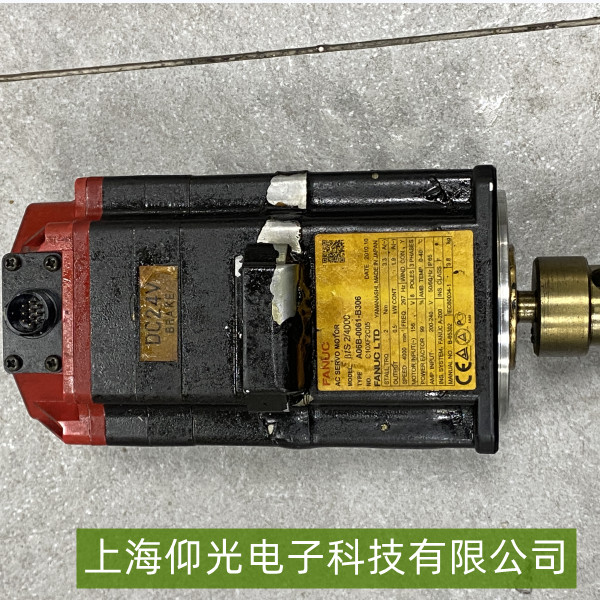

发那科伺服电机A06B-0061-B306编码器信号丢失维修方案
一、故障典型表现
当发那科伺服电机A06B-0061-B306的编码器信号丢失时，系统通常会出现以下异常：

驱动器报警：配套驱动器（如发那科α/β系列）报与编码器相关的故障代码（常见如“编码器通信错误”“编码器信号异常”“位置反馈丢失”等），并触发伺服急停保护；
电机运行异常：电机无法正常启动，或在运行中突然停机；若强行运行，可能出现位置偏差大、速度不稳定（如抖动、爬行）等问题；
反馈信号异常：通过驱动器诊断界面或示波器检测，可发现编码器的位置反馈信号（如A/B相脉冲）、速度信号或原点信号缺失/杂乱。

二、初步排查步骤
连接检查：
断电后检查编码器与驱动器之间的连接电缆（通常是专用编码器线，如双绞屏蔽线），确认线缆无折损、断裂或插头松动（重点检查连接器针脚是否弯曲、氧化）；
排查电缆路由是否靠近强干扰源（如大功率电机、变频器），屏蔽层是否可靠接地（单端接地，避免两端接地形成回路干扰）。

编码器外观检测：
拆开电机尾部编码器护盖（需谨慎操作，避免碰撞精密元件），观察编码器本体是否有物理损伤（如外壳裂纹、光栅盘划痕）；
检查编码器线缆与电机内部接口的焊接点是否脱焊、虚焊，或存在氧化腐蚀。

三、深入维修方法
信号测试：
使用示波器或驱动器内置诊断功能，检测编码器输出的关键信号（如A/B相正交脉冲、Z相原点脉冲、+5V电源电压）。正常情况下，A/B相信号应为幅值稳定（通常3-5V）、相位差90°的方波；若信号幅值过低（＜2V）、波形畸变或缺失，则可能为编码器内部电路故障或线缆传输问题。
测量编码器供电电压（通常为+5V±5%），若电压异常（如低于4.5V），需排查驱动器供电模块或线缆压降。

编码器硬件维修/更换：
轻微故障：若为线缆问题（如插头氧化、屏蔽层失效），可清洁插针、重新压接或更换高质量屏蔽线；若为接口焊接点脱焊，需重新焊接（注意防静电操作）。
严重故障：若编码器光栅盘划伤、内部电路元件（如光电传感器、放大器芯片）损坏，需更换同型号编码器（A06B-0061-B306通常配套发那科标准增量式/绝对式编码器，需匹配分辨率和信号类型）。更换时需严格校准安装位置（确保光栅盘与电机轴同心，避免偏心导致信号抖动），并重新设置驱动器中的编码器参数（如脉冲数、分辨率）。

驱动器适配检查：
确认驱动器固件版本与编码器类型兼容（部分老旧驱动器需升级固件以支持新型编码器协议）；
若更换过编码器，需在驱动器中重新执行“编码器零点校准”或“参数初始化”操作。

四、维修后验证
修复后需进行以下测试：
空载运行：启动电机，观察驱动器是否仍报编码器相关报警，确认电机能平稳启动且无异常抖动；
位置精度测试：通过手动或程序指令控制电机定位，检查实际位置与目标位置的偏差是否在允许范围内（如±1个脉冲内）；
长时间运行：带负载运行30分钟以上，监测编码器信号稳定性及电机温升是否正常。
