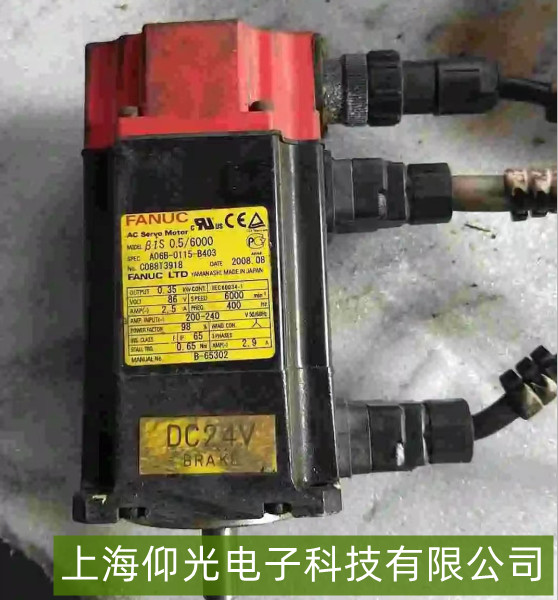

发那科伺服电机A06B-0155-B403转速异常故障维修方法

发那科伺服电机A06B-0155-B403（常见于早期FANUC数控系统配套）转速异常（如速度波动大、达不到设定值、异响伴随转速不稳等），通常与驱动器参数、电机本体故障或外部干扰有关。以下是系统性维修思路及具体步骤：

一、常见故障原因

驱动器参数异常：速度环增益（PGAIN）、积分时间常数（IGAIN）等关键参数被误调或丢失，导致闭环控制失效；电机型号参数（如额定电流、转速上限）与实际电机不匹配。

编码器反馈故障：编码器线缆破损、接头松动或编码器本身损坏（如光栅污染、芯片故障），导致速度反馈信号失真，驱动器无法准确调节。

电机本体问题：绕组短路/断路（如绝缘老化）、轴承磨损（运转时异响且转速不稳）、电刷磨损（针对有刷电机型号）。

外部干扰或供电问题：驱动器与电机动力线/编码器线未分开走线（电磁干扰）、24V控制电源或主电源（如200V/400V）电压波动、接地不良。

二、维修步骤
1. 初步检查与基础排查
观察现象：记录转速异常的具体表现（如启动时抖动、匀速时波动、负载增加时骤降），并检查是否有异响（轴承问题）、异味（绕组过热）或过热痕迹（电机/驱动器外壳）。
检查电源：用万用表测量驱动器输入电压（如三相200V/400V）是否在额定范围±10%内，24V控制电源是否稳定；确认动力线（U/V/W）与编码器线（通常为双绞屏蔽线）是否分开布线，避免交叉干扰。

2. 驱动器参数与配置修复
恢复默认参数：通过FANUC驱动器操作面板（如OP或I/O模块）进入参数界面，将速度环相关参数（如PGAIN、IGAIN、电机型号代码）恢复为出厂默认值（参考A06B-0155-B403对应驱动器型号的手册，通常为β系列或早期α系列驱动器），再根据电机铭牌重新输入额定电流、转速等关键参数。
校准编码器：若怀疑反馈异常，在驱动器中执行“编码器零点校准”或“速度反馈清零”操作（需在电机静止状态下进行），确保反馈信号与实际转速一致。

3. 编码器与电机本体检测
编码器检查：断开编码器线，用万用表测量其供电电压（通常为5V或12V，参考手册），正常时应稳定；检查线缆屏蔽层是否接地良好（单端接地），接头是否氧化或松动；若条件允许，用示波器检测编码器输出脉冲信号（应有规律方波），若信号缺失或杂乱则需更换编码器。
电机本体检测：测量绕组电阻（用万用表欧姆档，各相电阻值应相近，偏差＜5%），若某相电阻无穷大（断路）或接近0（短路），需维修绕组；手动转动电机轴（断电状态），若感觉卡顿或有明显摩擦声，可能是轴承损坏，需更换同规格轴承；检查电刷（仅针对有刷电机），若磨损超过1/3长度需更换。

4. 干扰抑制与环境优化
屏蔽与接地：将编码器线更换为带双层屏蔽的双绞线，并确保屏蔽层在驱动器端单端接地（接驱动器外壳）；动力线与信号线保持≥30cm间距，避免平行敷设。
滤波处理：在驱动器电源输入端加装EMI滤波器，或在编码器线上串联磁环（抑制高频干扰）。
