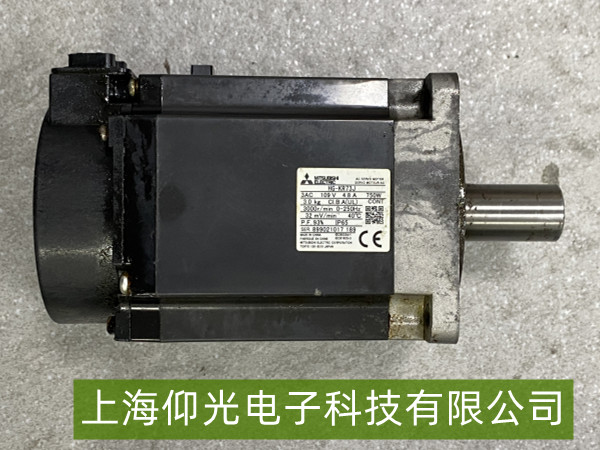

三菱 HG - KR73J 伺服电机驱动器过流故障，不容忽视的危机！

一、快速应急处理：立即断电保护
当驱动器报过流故障时，需第一时间切断电源（主回路和控制回路均断开），防止故障扩大导致驱动器内部IGBT模块、电容等元件烧毁，或电机绕组因长时间过流退磁/短路。同时记录故障发生时的运行状态（如是否在加速/减速、负载类型）。

二、核心故障排查：从常见诱因入手
1. 负载异常
机械卡阻：检查电机所驱动的机械部件（如丝杆、皮带、齿轮）是否卡死、润滑不足或负载突变（例如工件卡住、传动带断裂后突然受阻）。可通过手动盘车（断电状态下转动电机轴）判断阻力是否过大——若盘车困难，需排查机械结构（如清理卡滞异物、润滑导轨、更换磨损轴承）。
负载惯量超限：HG-KR73J驱动器对负载惯量比有要求（通常建议不超过电机转子惯量的10-20倍）。若负载惯量过大（如连接大型飞轮或高惯性滚筒），加速/减速时电流会急剧上升。需降低加减速时间参数（通过驱动器面板或软件调整“加速时间常数”“减速时间常数”），或优化机械设计（如增加减速机构降低惯量）。

2. 电机与驱动器接线问题
动力线短路/接地：检查U/V/W三相动力线是否破损、绝缘层老化（尤其是靠近电机端子处），或因振动导致线间短路/对地短路（用万用表测量U-V、V-W、W-U相间电阻应为平衡值，对地电阻＞1MΩ）。若发现短路点，需更换动力线并确保接线端子紧固（扭矩符合手册要求，通常1.2-1.5N·m）。
编码器线干扰：编码器信号线（如多芯屏蔽线）若与动力线平行敷设或屏蔽层未接地，可能引入噪声干扰驱动器电流检测电路，误触发过流保护。需将编码器线与动力线分开走线（间距＞20cm），屏蔽层单端可靠接地。

3. 驱动器参数设置错误
电流限幅值过低：驱动器默认电流限幅参数可能被误调（例如通过面板修改了“过载保护阈值”或“瞬时电流限制”）。需恢复出厂参数（参考手册“初始化”步骤），或重新核对电流限幅值是否匹配电机额定电流（HG-KR73J系列额定电流通常为3.0-7.0A，具体以铭牌为准）。
加减速时间过短：若用户自定义的加减速时间过短（如加速时间＜0.1秒），电机启动瞬间电流会远超额定值。建议根据负载质量调整加减速时间（一般负载越重，时间需越长，参考值：0.5-2秒）。

4. 电机或驱动器硬件故障
电机绕组短路：电机内部绕组因绝缘老化、受潮或过热可能局部短路（例如绕组间电阻不平衡）。用绝缘电阻表测量各相绕组对地绝缘电阻（应＞100MΩ），相间电阻偏差不超过±5%；若异常，需更换电机。
驱动器功率模块损坏：IGBT模块或整流桥故障可能导致电流检测信号失真（即使实际电流正常，驱动器仍误判过流）。可通过观察驱动器散热片是否过热（温度＞85℃）、闻是否有焦糊味初步判断，需联系三菱售后检测或更换功率单元。
