安川SGM7J-04AFC-YR1A伺服电机过载故障维修技巧

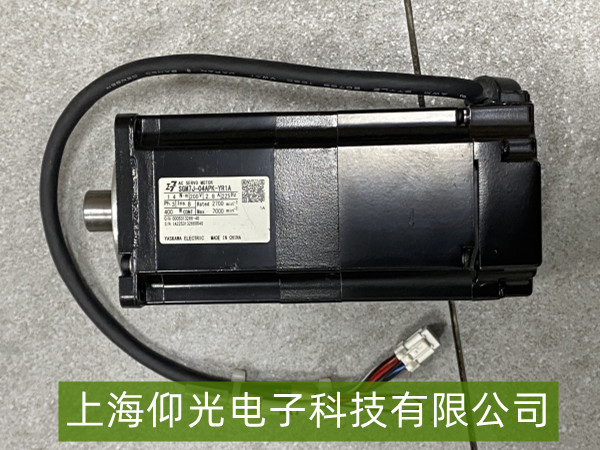

安川SGM7J-04AFC-YR1A（400W小功率伺服电机）过载故障通常表现为驱动器报错（如AL.50/AL.51过流、AL.32过载等），或电机运行时发热严重、转速下降甚至停机。以下是针对该型号的过载故障维修技巧，覆盖常见诱因与解决方案。

一、核心故障诱因分析

机械负载异常：负载惯量远超电机额定值（如连接设备重量过大、丝杆导程不匹配）、传动机构卡死（轴承损坏、联轴器偏移）、运行中突发阻力（如传送带卡料）。

电机/驱动器参数不匹配：电流限幅值设置过低、加速/减速时间过短（导致电流尖峰）、电子齿轮比或增益参数错误（引发位置环振荡）。

环境与散热问题：电机长时间连续运行且环境温度过高（＞40℃）、散热风扇积灰/损坏（散热不良导致温升累积）。
电机本体故障：绕组短路/绝缘老化（内阻降低引发过流）、编码器信号异常（反馈失真导致驱动器误判负载）。

二、关键维修技巧与步骤
（一）初步排查负载侧
断开电机与负载的机械连接（如皮带、联轴器），空载运行（手动或低速指令）。若空载正常，则故障点在负载侧——需检查：
传动机构：手动转动负载轴（如丝杆、齿轮），确认无卡死或异常阻力；检查联轴器是否对中（偏移会导致附加扭矩）。
负载惯量：核算实际负载惯量（可通过公式或工具估算）是否超过电机额定惯量的3-5倍（SGM7J系列建议不超过3倍），若超限需减小负载或更换更大功率电机。

（二）检查驱动器与参数
参数设置：通过驱动器面板或软件查看“电流限幅值”（通常为电机额定电流的1.2-1.5倍，默认值可能偏低）、“加速/减速时间”（建议根据负载调整至0.5-2秒，避免短时间电流冲击）。若参数不合理，按手册重新设置并保存。
过载保护阈值：确认驱动器的“过载保护系数”（如AL.32过载报警的触发条件），若环境温度较高，可适当放宽阈值（但需谨慎，避免损坏电机）。

（三）检测电机与散热
电机状态：用绝缘电阻表测量绕组对地绝缘（＞10MΩ为正常），若阻值过低可能存在接地故障；用手触摸电机外壳（断电后），若运行后温度＞70℃（环境温度25℃时），说明散热不足。
散热维护：清理电机后部散热风扇的灰尘（堵塞会导致散热效率下降50%以上），检查风扇是否运转正常（若损坏需更换同规格风扇）。

（四）验证与测试
维修后需逐步加载测试：先空载运行30分钟，再加载50%额定负载运行10分钟，最后满载运行（观察是否复现过载报警）。若仍报错，需用示波器检测驱动器输出电流波形（确认是否存在异常尖峰），或联系安川技术支持进一步分析。
