安川SGM7J-04AFC-YR1A伺服电机刹车失灵故障维修

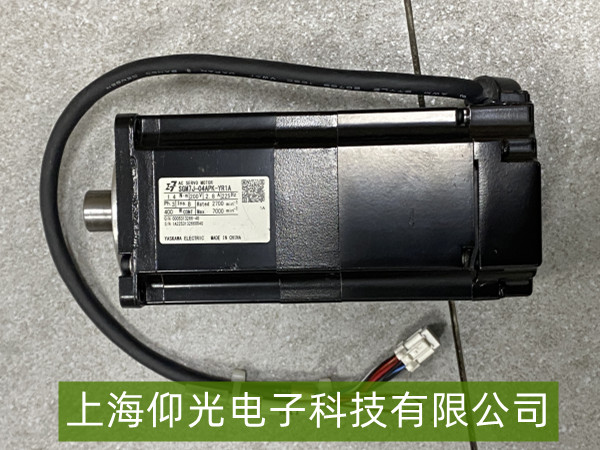

安川SGM7J-04AFC-YR1A是一款小功率（400W）伺服电机，常用于精密定位场景（如小型机械臂、传送带定位）。其内置电磁刹车（保持刹车）主要用于断电时锁住电机轴，防止负载因重力或惯性滑动。若刹车失灵（表现为断电后轴自由旋转、定位偏移或运行中出现异常拖滞），需针对性排查维修。以下是常见故障点及维修要点：

一、核心故障原因分析
刹车线圈故障：长期通电或过压可能导致线圈烧毁（绝缘层破损、短路），断电后无法产生电磁吸力释放刹车片；
刹车片磨损/卡滞：频繁使用后刹车片摩擦材料损耗（厚度变薄），或因油污、金属屑进入导致摩擦面粘连/无法贴合制动盘；
机械结构问题：刹车弹簧疲劳失效（无法提供足够的制动压力），或刹车组件安装松动（如制动盘偏移、螺丝脱落）；
控制电路异常：驱动器刹车控制信号（如刹车释放电压）未正常输出，或电机与驱动器的刹车供电线路断路/接触不良。

二、关键排查与维修步骤
初步观察：断电后手动旋转电机轴——若轻松转动（无阻力），基本确认刹车未动作；检查刹车部位是否有油污、异响或明显摩擦痕迹。
检测刹车线圈：用万用表测量刹车线圈电阻（SGM7J系列通常为数百欧姆，具体参考手册），若阻值为零（短路）或无穷大（断路），需更换同规格线圈；同时检查驱动器刹车供电电压（一般为24V DC，需确认电源模块是否正常）。
检查刹车片与机械结构：拆开电机后盖（需断电并做好防护），观察刹车片是否磨损至极限（通常最小厚度标注在组件上），若磨损需更换；清理摩擦面的油污/碎屑，检查弹簧是否断裂（可用手轻压刹车片感受压力是否均匀）。
验证控制信号：通过驱动器参数或指示灯确认刹车释放指令是否正常输出（部分驱动器有刹车状态监控功能），检查电机与驱动器之间的刹车供电线（如24V+/-线）是否松动或氧化，重新压接或更换线缆。

三、注意事项
刹车为安全关键部件，维修后需空载测试断电锁轴功能（断电后尝试转动轴，应无滑动），再逐步加载验证定位精度；
若无专业工具（如扭矩扳手校准刹车压力），建议联系安川授权服务商更换原厂刹车组件（如线圈、刹车片），避免兼容性问题。
