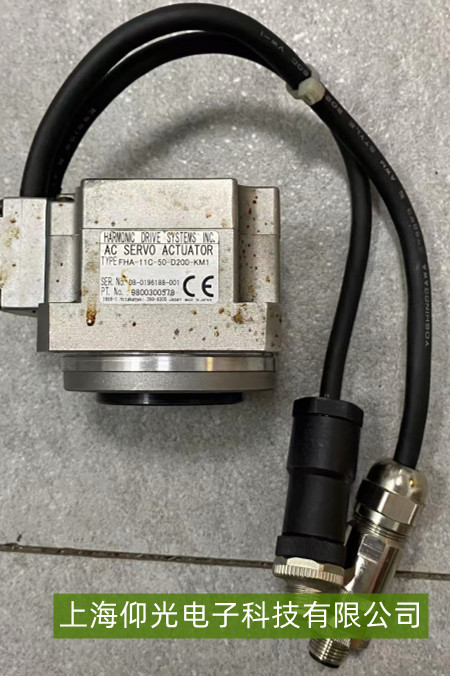

哈默纳科PHA-11C-50-D200-XM伺服电机通讯故障维修指南
一、故障典型现象

哈默纳科PHA-11C-50-D200-XM伺服电机出现通讯故障时，常表现为：驱动器报通讯错误代码（如“通讯超时”“数据校验失败”）、上位机（PLC/工控机）无法接收电机反馈数据（如位置/转速信号）、电机偶尔响应延迟或完全无指令动作。

二、核心故障原因分析

硬件连接问题：通讯线缆（如RS - 485/232、CANopen等，需根据电机配置确认）接口松动、针脚氧化/断裂，或线缆屏蔽层未可靠接地（干扰导致信号畸变）；驱动器与电机的通讯端子排线焊接不良。

参数配置错误：通讯协议（如波特率、数据位、停止位、校验方式）未与上位机或驱动器设置一致（例如上位机设为9600bps，驱动器设为19200bps）；电机站地址（如CANopen节点ID）冲突或未正确分配。

驱动器/电机模块故障：通讯芯片（如RS - 485收发器）损坏，或驱动器内部通讯电路因过压/静电击穿失效；电机编码器反馈线（若与通讯线共通道）干扰通讯信号。

外部干扰：强电线路（如380V动力电缆）与通讯线平行敷设，或未使用屏蔽双绞线，导致电磁干扰（EMI）影响信号传输。

三、维修与解决步骤

基础排查：断电后检查通讯线缆接口是否插紧，观察针脚是否有氧化（发黑/绿锈）或弯曲——若有，用电子清洁剂清洁并矫正针脚，或更换线缆；确认屏蔽层单端接地（通常接驱动器外壳）。

参数核对：查阅PHA - 11C - 50 - D200 - XM的驱动器手册，检查通讯协议参数（如波特率一般为9600/19200bps，数据位8位，停止位1位，校验方式偶校验/无校验），确保与上位机完全一致；确认电机站地址（如CANopen ID默认为1，需与网络中其他设备不重复）。

硬件测试：用万用表测量通讯线缆通断（电阻值应接近0Ω），若某线对断路需更换线缆；若怀疑驱动器通讯模块故障，可短接测试端子（参考手册安全操作）或更换同型号驱动器验证。

抗干扰优化：将通讯线缆与强电线路分开敷设（间距＞30cm），或使用带屏蔽层的双绞线，并确保屏蔽层两端接地（避免形成地环路）；若环境干扰强，可增加磁环抑制高频噪声。
