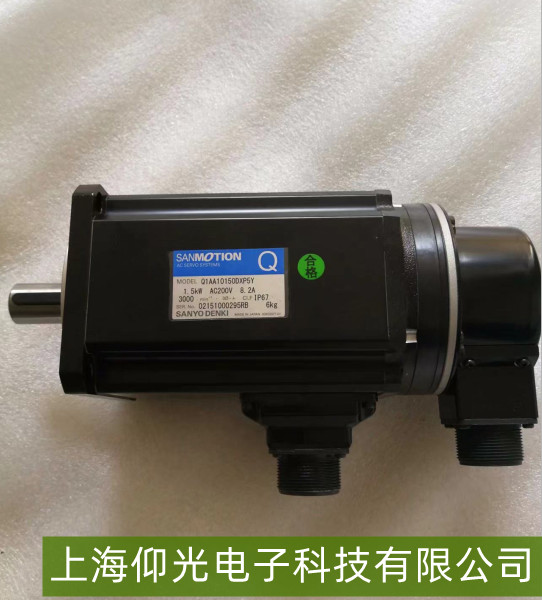

山洋Q1AA010150DXS伺服电机编码器故障维修指南

山洋Q1AA010150DXS伺服电机编码器故障会导致电机定位不准、运行抖动甚至无法工作。

以下是常见故障原因及维修方法：

一、常见故障原因
连接问题：编码器线缆松动、破损或连接器氧化，导致信号传输中断
编码器损坏：长期震动导致内部光栅尺或电路元件损坏
供电异常：编码器供电电压不稳定（通常需要5V或12V直流供电）
电磁干扰：电机强电线路与编码器信号线距离过近产生干扰
机械损伤：编码器受到外力撞击或轴承磨损影响读数精度

二、故障诊断步骤
初步检查：
检查编码器连接线缆是否牢固，有无破损或折断
观察编码器外观是否有明显损伤或污染
测量编码器供电电压是否在正常范围

信号检测：
使用示波器检测编码器输出信号波形是否正常
检查编码器零位信号是否稳定
通过伺服驱动器诊断功能读取编码器状态

三、维修方法
连接问题处理：
重新插拔编码器连接器，清洁氧化接触点
更换损坏的线缆，确保信号线与动力线分开走线
加装磁环减少电磁干扰

编码器维修：
对于轻微故障，可尝试重新校准编码器零位
严重损坏的编码器需要更换同型号备件
更换后需进行零位校准和参数重置

供电问题解决：
检查编码器供电电路，确保电压稳定
更换故障的电源模块或稳压器

四、维修后测试
进行低速运行测试，观察是否仍有异常
逐步提高转速，检查运行平稳性
验证定位精度是否符合要求
检查高温运行时的稳定性
