1. 故障精准定位
   1. 看报警与运行状态：驱动器若出现 “Encoder Fault”“编码器信号丢失” 等报警，大概率是编码器故障；同时电机若伴随定位偏差增大、运转抖动、原点位置丢失，也能辅助判断编码器异常，像绝对位置信息丢失可能是编码器备用电池耗尽。
   2. 工具检测信号与供电：用万用表测驱动器给编码器的供电电压，该类编码器常见供电为 5V，正常范围应在 4.8 - 5.2V，电压异常先排查供电回路而非编码器本身；再用示波器检测 A/B/Z 相信号，正常 A/B 相为相差 90° 的规则方波，Z 相每圈仅 1 个脉冲，若信号缺失、波形畸变则编码器大概率损坏。
   3. 替换法验证：找一根同规格的完好编码器线缆替换原线缆，若故障消失，说明是线缆问题；若线缆无问题，更换同型号正常编码器后故障解除，即可确认原编码器损坏。
2. 针对性维修操作
   1. 轻度问题修复：若只是编码器外壳有灰尘、接口有油污，用防静电刷清理外壳，异丙醇棉签擦拭接口，注意别让污渍进入内部；若连接器插针弯曲、氧化，矫正弯曲插针并清理氧化层，松动的端子重新紧固；若线缆屏蔽层破损，可修复断点，或直接更换双绞屏蔽电缆，且保证线缆远离动力线（间距＞30cm）。
   2. 机械部件维修：若手动转电机轴有卡滞、异响，可能是编码器轴承磨损，用拉马工具取出旧轴承，更换同规格新轴承，安装前可将轴承加热至 80℃再压入，确保游隙在 0.01 - 0.03mm；若码盘有轻微污渍，切勿拆开密封壳体，仅能用压缩空气从外侧小心吹扫，避免灰尘吹入内部。
   3. 严重损坏更换编码器：若码盘碎裂、内部光耦 / 磁头损坏等，需整体更换编码器，步骤如下：先标记编码器与电机轴的对齐标记（如红点、刻线），用 M5 顶丝工具缓慢顶出旧编码器，避免损伤轴端；新编码器对齐标记点安装，手动旋转电机轴确认无卡滞，再对角均匀紧固螺丝；更换后通过 RSLogix 5000 软件执行 “Encoder Auto - Tune” 完成自校准。
3. 后续调试与验证
   1. 参数校准：若为绝对式编码器，更换后需重新执行原点回零程序，在驱动器参数中设置 “Encoder Zero Offset” 并保存；核对驱动器内编码器类型、分辨率等参数，确保与新编码器匹配。
   2. 运行测试：以 10% 额定速度运行电机，记录实际位置与指令位置偏差，正常应＜0.01°；正反转运行时，用示波器再次监测 A/B 相信号，确保相位差符合 90°±1° 的标准，无异常报警和抖动则维修合格。

操作时需戴防静电手环，避免静电损坏内部元件，若缺乏专用工具和经验，建议联系 AB 品牌售后或专业维修机

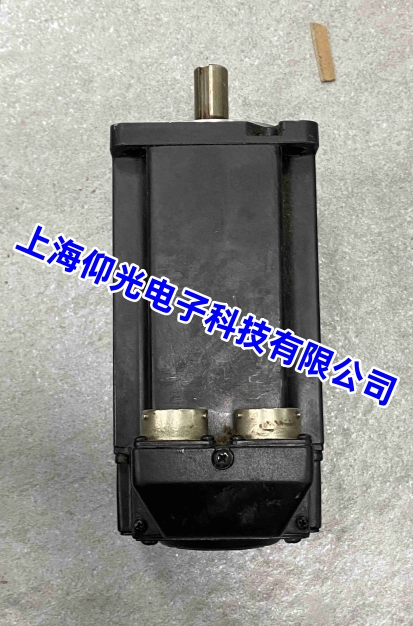

上海仰光电子AB伺服电机MPL-B330P-MJ22AA维修故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
