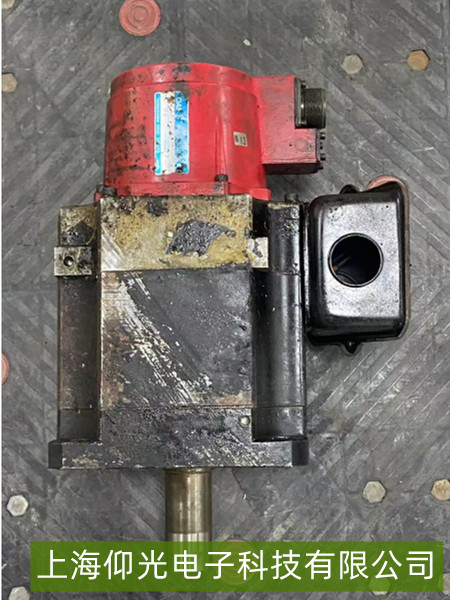

发那科伺服电机编码器故障“卡壳”维修指南
发那科伺服电机因编码器故障“卡壳”（表现为电机无法启动、运行抖动、定位偏差或驱动器报编码器相关错误），通常与编码器信号异常、硬件损坏或连接问题相关。以下是针对性维修方案：

一、快速定位故障原因
典型故障现象
电机通电后无反应（卡死不转），驱动器报错如“编码器信号丢失”“编码器通信异常”。
电机运行中抖动、爬行或定位精度大幅下降（如±0.1mm变为±1mm以上）。
手动盘车时阻力异常（可能伴随异响）。

常见故障点
连接问题：编码器电缆接头松动、线缆破损（如弯折、挤压）、屏蔽层接地不良。
硬件损坏：编码器内部光栅盘划伤/脏污（光学式）、磁头老化/磁环退磁（磁性式）、电子模块焊点脱焊或芯片故障。
环境干扰：强电磁干扰（如附近变频器未屏蔽）、电源噪声影响编码器信号稳定性。

二、高效维修步骤

基础检查
断电排查连接：关闭电源，检查编码器与驱动器的连接插头是否插紧（发那科常用推拉式连接器，需听到“咔嗒”声确认到位），观察端子有无氧化（可用电子清洁剂擦拭）。
目测线缆状态：检查编码器电缆是否有明显破损、弯折痕迹（尤其是拖链内走线段），若发现外皮裂痕或铜丝外露，需更换电缆。

驱动器诊断
通过发那科驱动器面板（如αi/βi系列）查看故障代码，确认是否明确指向编码器（如“编码器通信超时”“信号幅值异常”）。
检查驱动器参数：确认编码器类型（增量式/绝对式）、分辨率（如23位、20位）及协议（如BiSS、串行）与电机铭牌一致，错误参数会导致信号解析失败。

编码器硬件检测
清洁与校准：若为光学编码器，用无水酒精清洁光栅盘表面（避免刮伤），检查光栅是否有划痕；磁性编码器需检查磁环是否完整（无裂纹或脱落）。
信号测试：用示波器检测编码器输出信号（如A/B相方波），正常应为规则方波且幅值符合规格（如5V±10%）；若信号畸变、缺失或幅值过低，可能内部元件损坏。
替换验证：若有同型号备用编码器，可临时替换测试，若故障消失则确认原编码器损坏。

深度维修与更换
若检测到编码器内部光栅/磁头损坏、电子模块故障（如芯片烧毁），因发那科编码器多为定制化设计，建议联系发那科官方售后或授权维修中心更换原厂部件（避免兼容性问题）。
更换后需重新校准编码器零点（绝对式编码器需写入位置数据），并通过驱动器自学习功能优化信号匹配。

三、预防与注意事项
日常维护：定期检查编码器电缆固定状态（避免拖链内摩擦），清洁电机尾部编码器接口，防止粉尘/油污侵入。
环境控制：确保电机安装位置远离变频器、电焊机等强干扰源，驱动器与编码器屏蔽层可靠接地（接地电阻＜4Ω）。
操作规范：避免电机在高速运行中急停（防止编码器因惯性冲击受损），手动盘车时勿用力过猛（防光栅/磁环物理损伤）。
