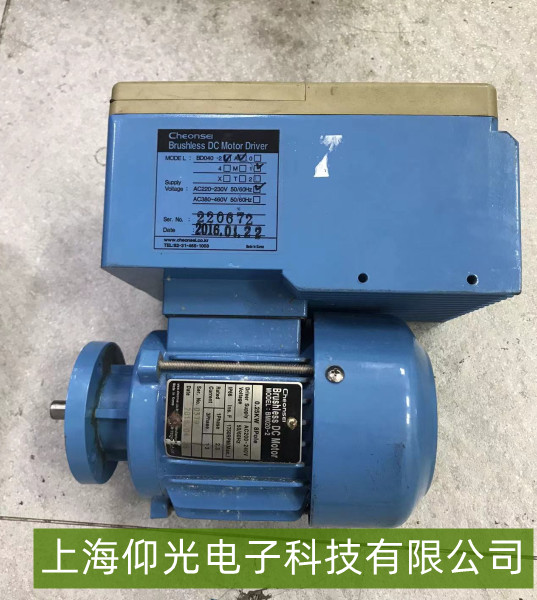

清川Cheonsei直流电机机壳带电故障维修指南
清川Cheonsei直流电机机壳带电属于高风险电气故障，可能引发触电事故或设备短路，需立即停机排查。以下是系统化的维修步骤与原因分析：

一、故障原因分析
机壳带电的核心原因是电机绝缘失效或接地异常，具体包括：

主绝缘老化/破损：电机绕组与铁芯（机壳）间的主绝缘层（如漆包线绝缘漆、槽绝缘纸）因长期过热（如过载运行）、潮湿环境（如车间湿度＞80%）或机械振动（如轴承松动导致转子摩擦）而老化、开裂，使绕组导体与机壳导通。

引出线或接线端子绝缘损坏：电机引出线（连接绕组与接线盒）的绝缘层破损，或接线端子（如铜排、螺丝）压接不紧、氧化腐蚀，导致导线与机壳金属部件（如端盖、螺栓）接触。

接地系统失效：电机本体的接地线（PE线）未正确连接、断裂或接地电阻过大（＞4Ω），无法将漏电导入大地；或机壳本身未与设备金属框架可靠接地。

轴承或密封故障：轴承损坏导致润滑油泄漏，绝缘油膜破坏；或密封不良使水汽侵入绕组，加速绝缘劣化。


二、维修步骤
1. 安全断电与初步检测
断电验电：先切断电机总电源（断路器/开关），并用验电笔确认无残留电压；拆下电机接线盒内所有连线（保留接地线临时连接），避免误触带电部分。
绝缘电阻检测：使用500V兆欧表测量绕组对机壳（即绕组与外壳金属部分）的绝缘电阻。正常值应≥1MΩ（额定电压≤500V的直流电机），若低于0.5MΩ则判定绝缘失效（参考清川电机维护手册）。

2. 故障定位
外观检查：重点查看绕组端部（有无烧焦、碳化痕迹）、引出线绝缘层（是否破损、裸露铜丝）、接线端子（是否氧化、螺丝松动），以及机壳内壁（是否有油污、水渍导致绝缘下降）。
分段排查：若兆欧表检测异常，可拆开电机端盖，单独测量绕组与铁芯（机壳内壳）的绝缘电阻；若绕组对铁芯绝缘正常，则故障可能集中在引出线至接线盒的路径（如引出线绝缘破损接触机壳）。

3. 针对性维修
绝缘修复：若绕组与铁芯间绝缘老化（如槽绝缘纸开裂），需拆解绕组，更换同规格绝缘材料（如聚酰亚胺薄膜或云母带），重新嵌线并浸漆烘干（提升整体绝缘性能）；若仅引出线绝缘破损，用绝缘胶带（如聚氯乙烯高压胶带）多层包扎破损处，再套绝缘护套。
接地系统完善：检查接地线是否牢固连接机壳与设备地排（接地电阻需＜4Ω，可用接地电阻测试仪测量），若接地线断裂需更换；确保机壳与设备金属框架通过螺栓紧密接触（接触面涂抹导电膏减少接触电阻）。
密封与防潮处理：若因潮湿导致绝缘下降，清理机壳内壁水渍后，喷涂防潮绝缘漆（如环氧聚酯涂层）；检查轴承密封圈是否老化，必要时更换密封件并补充润滑脂。

4. 验证测试
维修后重新组装电机，恢复接线并可靠接地，通电前再次用兆欧表检测绕组对机壳绝缘电阻（需≥1MΩ）。空载启动电机（低电压试运行），用万用表交流电压档测量机壳与地之间的电压（正常应＜5V），确认无漏电风险后，逐步加载运行观察稳定性。
