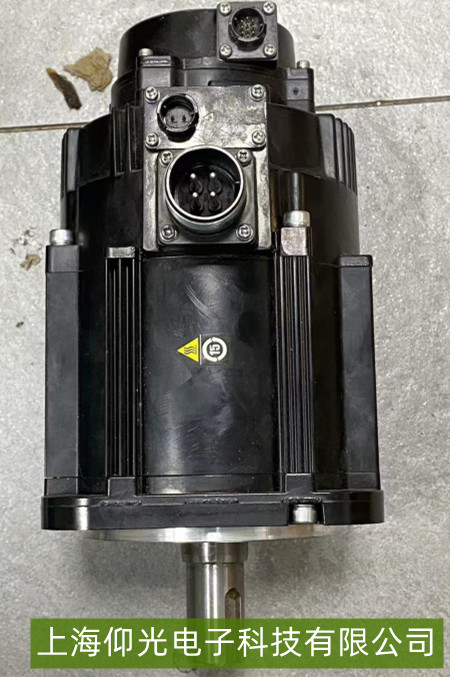

安川伺服电机SGM7G-09AFC6C无法启动故障维修
安川伺服电机无法启动是常见故障，可能由电源、驱动器、电机本体或控制信号问题导致。以下是系统化的维修步骤：

一、故障原因分析
常见原因包括：
电源问题：驱动器或电机供电异常（如断电、电压不足、缺相）；
驱动器故障：内部电路损坏（如电容失效、控制板故障）、参数设置错误或报警锁定；
控制信号异常：启动信号（如使能信号、脉冲指令）未正确输入，或接线松动；
电机本体问题：绕组短路/断路、抱闸未释放（若带制动器）、轴承卡死；
外部连接问题：动力线（U/V/W）或信号线（如编码器线）接触不良。

二、维修步骤
1. 基础检查
外观与电源：确认驱动器与电机供电正常（用万用表测输入电压是否符合驱动器要求，如单相220V或三相380V±10%），检查断路器、接触器是否跳闸或损坏；
接线：检查动力线（U/V/W）和信号线（如使能信号、编码器线）是否松动、破损，尤其是端子排连接处。

2. 驱动器状态排查
面板/指示灯：观察驱动器面板是否有报警代码（如“过流”“欠压”“编码器异常”），参考安川驱动器手册（如Σ-7系列对应手册）解读代码，针对性处理；
参数设置：检查关键参数（如“使能信号逻辑”“电机型号匹配”“速度/位置模式设置”），确保与控制器（如PLC）输出一致；若参数被误改，需恢复出厂设置后重新配置。

3. 控制信号检测
使能信号：通过万用表或示波器确认控制器输出的“使能信号”（通常为24V DC）是否正常送达驱动器输入端子（如“SON”端子），若无信号则检查控制器程序或接线；
启动指令：对于脉冲控制模式，检查脉冲信号（如正转/反转脉冲）是否按协议（如差分信号）正确传输。

4. 电机本体检测
绕组绝缘：用兆欧表测绕组对地（外壳）及相间绝缘电阻（正常≥1MΩ，若＜0.5MΩ可能短路/受潮）；
抱闸（若有）：带制动器的电机需确认抱闸是否释放（手动尝试转动电机轴，若卡死则检查抱闸电源24V是否正常，或线圈是否损坏）；
机械卡滞：手动旋转电机轴（断电状态下），若阻力极大可能是轴承损坏或转子扫膛，需拆解检查。

5. 简单测试
断开电机负载（如联轴器），仅连接驱动器与电机，尝试启动——若仍无法启动，问题可能集中在驱动器或电机本体；若空载可启动，则故障可能与负载机械阻力过大有关。

三、常见处理方法
报警代码：根据驱动器提示修复（如“欠压”需检查电源，“编码器异常”需检测编码器线或更换编码器）；
参数错误：恢复默认参数后重新设置（如使能信号逻辑从“常开”改为“常闭”）；
硬件损坏：驱动器控制板故障需更换对应模块，电机绕组短路需重绕或返厂维修。
