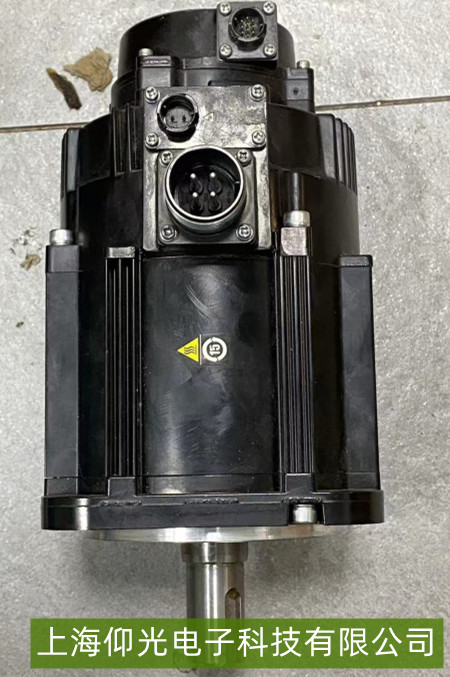

安川伺服电机SGM7G-09AFC6C电机绝缘损坏故障维修
安川伺服电机绝缘损坏会导致电机运行异常（如过热、漏电、报警停机），甚至烧毁绕组，影响设备安全。以下是针对该故障的系统化维修方法：

一、故障原因分析
绝缘损坏的常见原因包括：
环境因素：电机长期处于潮湿、粉尘多或腐蚀性气体（如酸碱蒸汽）环境中，绝缘材料受潮或腐蚀老化；
过热损伤：电机过载运行、散热不良（如风道堵塞）或绕组短路，导致温度超过绝缘材料耐受极限（通常为130℃~180℃，依绝缘等级而定）；
机械损伤：安装或维护时外力碰撞绕组，或轴承损坏导致转子扫膛（摩擦定子内壁），刮破绝缘层；
老化失效：电机使用年限过长（一般绝缘寿命为5~10年），绝缘材料自然老化变脆、开裂；
电气冲击：雷击、电网浪涌或接线错误（如相间短路）产生瞬时高压，击穿绝缘层。


二、故障诊断步骤
初步观察：断电后检查电机外观——绕组端部是否有烧焦痕迹、绝缘漆脱落，或闻到刺鼻焦糊味；触摸电机外壳（确保断电安全），若异常发烫则可能已存在局部短路。
绝缘电阻检测：使用500V或1000V兆欧表（依电机额定电压选择），测量绕组对地（外壳）及绕组相间绝缘电阻。安川伺服电机正常绝缘电阻值应≥1MΩ（部分高要求场景需≥10MΩ），若低于0.5MΩ则判定为绝缘不良（参考安川电机维护手册）。
进一步验证：若兆欧表检测异常，可用万用表电阻档粗测绕组阻值（正常三相绕组阻值相近，偏差≤5%），对比历史数据或同型号电机，若某相阻值异常低（接近短路）或高（开路），则对应绕组可能损坏。


三、维修方法
轻度绝缘下降（电阻略低但≥0.5MΩ）：
清洁绕组表面粉尘、油污，烘干处理（用热风枪低温吹扫或通电空载运行10~15分钟升温除湿）；
喷涂绝缘漆（如三防漆或专用电机绝缘清漆），增强表面绝缘性能。

严重绝缘损坏（电阻＜0.5MΩ或短路）：
拆解电机，更换烧毁的绕组（需专业绕线设备，按原绕组匝数、线径及接线方式重绕）；
若仅局部绝缘层破损（如绕组端部），可用绝缘胶带（如聚酰亚胺薄膜带）分层包扎，再涂刷绝缘漆固化；
更换老化严重的槽楔（固定绕组的绝缘材料），防止运行中松动摩擦绝缘层。

环境与结构优化：
对潮湿环境加装防潮罩或加热除湿装置；
检查散热风道是否堵塞（如滤网积灰、风扇损坏），清理或更换散热部件；
检查轴承状态（异响或卡滞需更换），避免扫膛损伤绕组。
