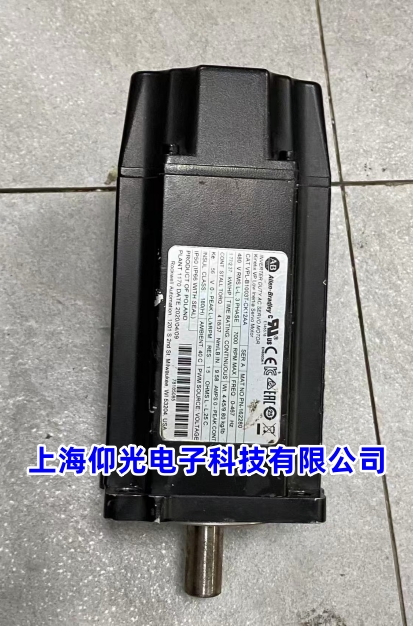

AB 伺服电机 VPL-B1003T-CK12AA 运行抖动，大概率和机械传动部件、电气连接与干扰、编码器反馈、驱动器参数设置这几类问题相关。建议按从机械到电气、再到参数调试的顺序排查，既能快速定位问题，又能避免无效操作，具体维修方案如下：
-
机械传动系统排查与维修
-
联轴器与同轴度问题：该型号电机常通过联轴器连接负载，若联轴器磨损、老化或安装时同轴度偏差过大，运行时会因受力不均引发抖动。先用激光对中仪检测，将同轴度误差校正至 0.02mm 以内；若联轴器有裂纹、弹性垫损坏，直接更换同规格联轴器，安装后手动转动电机轴，确保无卡顿和偏移。
-
轴承与转轴故障：长期运行易导致轴承缺油、磨损，或转轴轻微弯曲。若抖动伴随 “沙沙” 异响，大概率是轴承问题，拆卸电机端盖后更换匹配型号的轴承，加注专用润滑脂；用百分表检测电机轴跳动量，若跳动量超 0.03mm，需对转轴进行校正，严重变形则更换转轴。
-
负载不匹配或卡滞：负载惯量超过电机额定惯量 2 倍以上时，电机易因动力不足抖动。先断开负载做空载测试，若空载无抖动，说明是负载问题，可通过加装减速器降低负载惯量影响，或更换更大功率的配套设备；若空载仍抖动，检查电机底座固定螺栓，按标准扭矩紧固，避免底座松动引发振动。
-
电气回路与干扰排查
-
电源供电异常：电源电压波动、电网谐波超标会导致驱动器输出电流不稳定，进而引发电机抖动。用万用表测量输入电压，确保符合电机额定要求；若电压波动大，加装稳压器或三阶 LC 滤波器，将总谐波失真控制在 3% 以内；同时检查驱动器直流母线电压，若电压异常，排查驱动器电源模块是否故障。
-
线缆与接地问题：编码器线、动力线破损、接触不良或屏蔽不佳，会引入电磁干扰。检查线缆外皮是否破损、接头针脚有无氧化，损坏则更换双绞屏蔽线缆；编码器线需在驱动器侧单端接地，接地电阻控制在 0.5Ω 以内，且信号线与动力线分开布线，避免平行敷设产生干扰。
-
编码器反馈系统检修
编码器作为位置反馈核心部件，其故障会导致电机闭环控制异常，引发抖动。先检查编码器连接器锁紧螺母是否紧固，插头内接线有无松动；再用示波器检测 A、B、Z 相信号，正常应为正交方波，若波形畸变、缺失，拆开编码器外壳，用无水酒精擦拭码盘上的灰尘油污。若码盘有划痕、内部光源损坏，需更换同型号的 18 位单圈编码器，更换后重新接线并核对线序。
-
驱动器参数调试优化
-
增益参数不当：速度环增益过高易引发系统振荡抖动，增益过低则响应滞后。通过 Studio 5000 软件连接驱动器，逐步降低速度环增益，每次调整后试运行，直至抖动消除；若存在低速抖动，可适当增大积分时间参数，提升低速运行稳定性。
-
共振抑制参数调整：若电机在特定转速区间抖动，可能是机械共振。在驱动器中启用陷波滤波器功能，通过扫频测试确定共振频率，设置对应的陷波频率和带宽，抑制共振带来的抖动；同时调整速度环滤波频率，一般设置为 50Hz 以上，减少信号波动对电机运行的影响。
-
恢复出厂设置重试：若之前参数调整混乱，可将驱动器恢复出厂设置，按电机手册重新配置额定电流、电机惯量、电子齿轮比等基础参数，避免参数不匹配导致的抖动。
若完成以上所有操作后抖动仍未解决，可能是驱动器内部 IGBT 模块、控制板故障，建议记录电机运行工况和驱动器报警代码，联系罗克韦尔官方售后进行专业检测维修。
