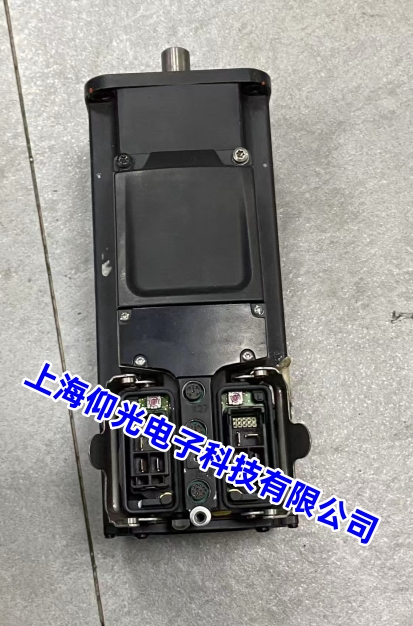

力士乐伺服电机 KSM02.1B-061C-35N-M3-HG0-ET-L3-D7-NN-FW “磁铁爆钢” 故障维修方案

一、先明确：“磁铁爆钢” 的典型症状（确认故障）

1. 电机无法启动或启动抖动剧烈，驱动器报过流（如 F21、OC）、过载（OL）或位置偏差过大（跟随误差超差）；
2. 手动转动电机轴，手感阻力不均（有 “卡点”“台阶感”），或转动时伴随异响（磁钢碎片摩擦定子的 “沙沙声”）；
3. 拆机后可见转子表面磁钢碎裂、掉块，或磁钢与转子铁芯（冲片）粘接处脱胶，严重时转子轴变形、冲片翘曲；
4. 驱动器输出电流波动极大，即使空载也有异常大电流（磁路不对称导致气隙不均）。

二、故障根源分析（避免维修后复发）

1. 机械冲击 / 过载（最常见）：电机带动的设备（如机床、机械臂）突然卡滞、撞机，或负载瞬间远超额定转矩，导致转子磁钢承受巨大径向 / 轴向冲击力，直接碎裂；
2. 超速运行：驱动器参数错误（如最大频率设高）、机械传动失效（如皮带打滑后突然啮合），导致电机转速远超额定转速（通常＞1.2 倍额定转速），转子离心力超过磁钢粘接强度，引发磁钢脱落 / 爆裂；
3. 安装偏差过大：电机与负载同轴度偏差超标（＞0.1mm）、联轴器偏心 / 歪斜，导致转子长期承受交变径向力，磁钢逐步脱胶后碎裂；
4. 磁钢老化 / 质量问题：电机长期高温运行（如散热不良、环境温度超 60℃），导致磁钢粘接胶失效，或磁钢本身存在内部裂纹（批次质量问题），经轻微振动后爆发故障；
5. 不当拆卸 / 运输：之前维修时暴力拆卸转子、运输时未固定电机轴，导致磁钢受冲击损伤。

三、专业维修流程（核心步骤，需资质和设备）

第一步：安全拆解与故障确认（避免二次损伤）

1. 断电放电：断开电机与驱动器的电源，等待驱动器电容放电（至少 10 分钟），拔掉编码器插头（做好标记，避免插错）；
2. 机械拆解：拆除电机端盖、风扇、联轴器，用专用拉马（不可暴力敲击）分离转子与定子（注意：定子有强磁性，拆解时需缓慢操作，避免转子吸附定子导致磁钢进一步碎裂）；
3. 彻底检查：
   • 转子：确认磁钢碎裂程度（局部掉块 / 整体崩裂）、粘接胶是否失效、转子轴是否弯曲（用百分表测跳动）、冲片是否变形；
   • 定子：检查定子绕组是否有磨损（磁钢碎片刮擦导致）、绕组绝缘是否完好（避免磁钢碎片导电短路）；
   • 编码器：检查编码器码盘是否污染、轴承是否损坏（编码器故障可能伴随位置误差，需同步排查）。

第二步：核心修复（转子磁路修复是关键）

方案 1：转子总成更换（推荐，适用于磁钢严重碎裂 / 轴变形）

• 配件要求：必须使用力士乐原厂或同规格正品转子总成（该型号转子磁钢为表贴式 / 内置式钕铁硼，磁路参数需与原电机匹配，如剩磁、矫顽力、气隙尺寸）；
• 更换流程：拆除旧转子→清理定子内部磁钢碎片（用吸尘器 + 无纤维布，避免铁屑残留导致短路）→安装新转子（确保转子与定子同轴度≤0.05mm）→重新涂抹端盖轴承润滑脂（选用高温锂基脂，避免漏涂导致轴承发热）。

方案 2：磁钢局部修复（仅适用于轻微掉块，不推荐重载场景）

1. 清理转子：用酒精擦拭转子铁芯表面，去除残留粘接胶和磁钢碎片，确保粘接面干净无油污；
2. 磁钢选配：更换与原磁钢同型号、同尺寸的钕铁硼磁钢（需匹配磁极性，该型号磁钢为多极充磁，极性不能错，否则磁路短路）；
3. 粘接固定：使用伺服电机专用高温粘接胶（耐温≥120℃，如 3M DP460、乐泰 9466），涂抹均匀后贴合磁钢，用专用夹具固定（保证磁钢与转子表面平齐，气隙均匀），室温固化 24 小时（或按胶水上温固化，提升粘接强度）；
4. 表面防护：磁钢粘接后，在转子表面缠绕一层环氧树脂薄膜（或喷涂磁钢专用防护漆），防止磁钢氧化、脱落（该型号电机可能原带防护层，修复后需还原）。

第三步：关键校准（决定维修后精度）

1. 转子动平衡校准：修复后的转子必须做动平衡测试（该型号电机动平衡等级通常为 G2.5 级），通过加重 / 去重法修正，避免高速运行时振动；
2. 气隙检测与调整：用塞尺测量定子与转子的气隙（圆周均匀测量 8 个点），气隙偏差需≤0.03mm（气隙不均会导致电流波动、力矩不足），若偏差大，需调整转子安装位置或修复定子；
3. 编码器校准：重新安装编码器后，需通过驱动器进行 “编码器零点校准”（力士乐常用 “自整定” 功能，如在 IndraWorks 软件中执行 “电机识别”），确保位置反馈精度（该型号编码器为增量式 / 绝对值型，需按手册步骤校准，否则会出现定位偏差）。

第四步：整机测试（验证维修效果）

1. 空载测试：
   • 接通电源，驱动器无故障报警，电机空载运行平稳，无异响、无明显振动（振动速度≤2.8mm/s）；
   • 测量空载电流：三相电流平衡，且不超过额定电流的 30%（该型号电机额定电流需查铭牌，通常≤10A，空载电流约 2~3A）；
   • 转速测试：设定不同转速（从低速到额定转速），转速稳定无波动，编码器反馈正常。
2. 带载测试：
   • 连接负载（模拟实际工况），运行时转矩达标，无过流、过载报警；
   • 定位精度测试：执行往复定位动作，位置偏差≤±0.01mm（根据设备要求调整，需与驱动器参数匹配）；
3. 高温测试：连续带载运行 1 小时，测量电机外壳温度（≤80℃），无异常发热、无磁钢退磁迹象（退磁会导致力矩下降，电流增大）。

四、维修注意事项（避坑关键）

1. 禁止自行维修的场景：
   • 磁钢整体崩裂、转子轴弯曲＞0.05mm、定子绕组磨损短路；
   • 无动平衡设备、编码器校准工具（如 IndraWorks 软件）；
   • 无原厂磁钢或转子总成（非标配件会导致磁路不对称，维修后易复发故障）。
2. 配件选型要求：
   • 磁钢：必须与原型号一致（钕铁硼 N35/N40 级别，充磁方式为径向多极），不可用普通磁钢替代（会导致力矩不足、退磁快）；
   • 粘接胶：必须用高温耐振动胶，不可用 502、AB 胶（普通胶高温下易失效，磁钢再次脱落）；
3. 安装与使用规范（避免复发）：
   • 修复后电机与负载的同轴度需≤0.08mm，联轴器选用弹性联轴器（吸收偏差，减少径向力）；
   • 核对驱动器参数：最大转速≤电机额定转速（该型号额定转速通常为 3000rpm，需查铭牌），转矩限制设为额定转矩的 1.1~1.2 倍（避免过载）；
   • 改善运行环境：避免电机长期高温（＞60℃）、避免设备撞机 / 卡滞（可在驱动器中设置过载保护、急停功能）。

五、维修资源与成本参考

1. 官方维修：联系力士乐授权售后（官网可查），优势是配件正品、校准精度高，适合高要求场景（如机床、自动化生产线），维修周期约 7~15 天，成本较高（转子总成 + 维修费约为电机原值的 30%~50%）；
2. 专业第三方维修：选择有伺服电机维修资质的厂家（需提供电机型号、故障现象），优势是周期短（3~7 天）、成本较低（约为官方的 60%~80%），需确认是否提供动平衡校准、编码器校准服务；
3. 更换新机：若电机已使用 5 年以上、转子轴严重变形或定子绕组受损，维修性价比低，建议直接更换同型号新机（避免维修后精度不达标影响设备运行）。

总结

力士乐 KSM02.1B 系列电机 “磁铁爆钢” 的核心是转子磁路损坏，维修的关键是 “正品配件 + 精准校准 + 根源排查”。优先选择转子总成更换（精度和稳定性更好），维修后必须通过空载、带载、高温测试验证。若设备对精度要求极高（如精密机床），建议走官方维修；若为普通工况，专业第三方维修可满足需求。维修后务必修正安装偏差、调整驱动器参数，避免故障复发。
