伺服电机磁铁脱落故障：欧姆龙RL - 28015 - M4500维修指南

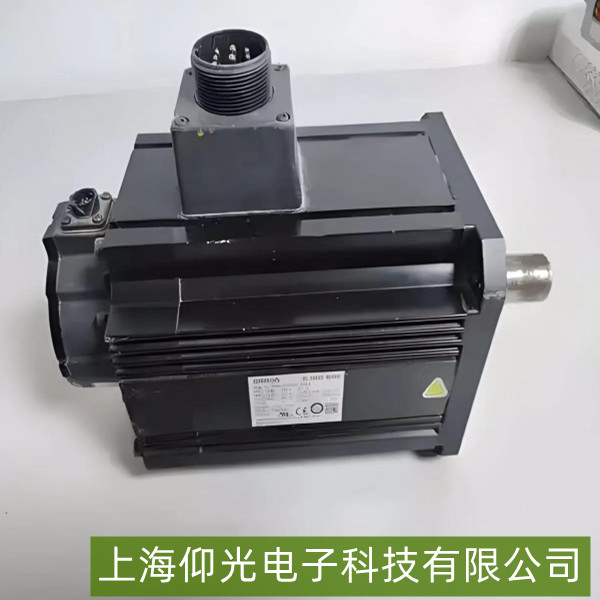

欧姆龙RL - 28015 - M4500伺服电机作为工业自动化领域的精密动力组件，其内部永磁体（磁铁）是实现精准转矩输出与位置控制的核心部件。若磁铁发生脱落，不仅会导致电机性能骤降，还可能引发剧烈振动、异响甚至设备损坏。以下是针对该故障的维修全流程指南。

一、故障现象与危害
当RL - 28015 - M4500的磁铁脱落时，典型表现为：
运行异常：电机启动困难、转速波动大（如忽快忽慢）、输出转矩明显下降，负载端（如传送带、机械臂）出现卡顿或失步；
振动与噪音：电机运转时产生高频尖锐异响（类似“嗡嗡”或“咔嗒”声），机身振动加剧，可能伴随外壳温度异常升高；
控制失效：伺服驱动器报错（如“过流”“编码器反馈异常”），电机无法按指令精准定位，影响生产精度与安全性。

磁铁脱落的直接原因是磁体与电机转子铁芯的粘结层失效（如胶水老化、应力开裂），或电机长期受剧烈振动（如安装基础不牢、负载冲击）、高温（超过磁体耐受温度）影响，导致磁体从转子表面剥离。

二、维修前准备

安全断电：立即切断电机电源（包括控制信号），并悬挂“禁止合闸”警示牌，防止维修过程中意外通电引发触电或二次损伤。
工具与环境：准备无尘工作台、防静电手环、精密螺丝刀套装、环氧树脂胶（耐高温磁体专用胶）、磁力表座（用于磁铁复位校准）、兆欧表（检测绝缘）等工具；确保维修环境干燥、无强磁场干扰（远离大型电机、变压器）。
故障确认：通过驱动器报警代码（如“过流”“位置偏差过大”）初步锁定问题，手动晃动电机转子（断电状态下）听是否有磁铁松动异响，必要时拆开电机后盖观察磁铁是否缺失或移位。


三、维修步骤

拆卸与检查
按顺序拆除电机后盖、编码器线缆（标记接口以防错接）、风扇等部件，露出转子组件；
使用强磁铁吸附或目视检查转子表面，确认脱落磁铁的数量、位置（如单块脱落或多块移位）及残留粘结痕迹；
检查转子铁芯是否有划痕、变形（磁铁脱落可能导致铁芯局部凸起），并清理残留胶水与杂质（用无水酒精棉擦拭）。


磁铁复位与固定
复位磁铁：将脱落磁铁按原极性方向（参考电机设计图纸或未脱落磁铁的排列顺序）精准放回转子槽位，确保与铁芯紧密贴合（可用磁力表座辅助对齐，避免极性装反导致电机反转或转矩失衡）；
粘结固定：选用耐高温（≥150℃）、高剪切强度的环氧树脂胶（如乐泰EA 9466），均匀涂抹在磁铁与铁芯接触面（厚度约0.1 - 0.2mm），避免胶层过厚影响磁路；将转子静置固化（按胶水说明书要求，通常需24小时以上达到最大强度）。



装配与调试
依次装回风扇、编码器线缆（确保插头接触良好）、后盖，拧紧所有螺丝（扭矩按手册标准，避免过紧导致壳体变形）；
通电前用兆欧表检测电机绕组对地绝缘电阻（应≥100MΩ），确认无短路风险；
低速空载试运行（如50rpm），观察电机振动与噪音是否消失，逐步提高转速至额定值（如3000rpm），检查转矩输出稳定性（可通过驱动器监控电流波动）；
若仍有轻微抖动，需重新检查磁铁固定状态或微调编码器零点（通过驱动器校准功能）。


四、预防建议
定期维护：每半年检查电机转子紧固状态（如螺丝是否松动），清理散热孔避免高温积聚；
减震优化：确保电机安装基础刚性足够（如混凝土底座），并加装减震垫（减少振动传递）；
环境控制：避免电机长时间在高温（＞80℃）、强腐蚀（如酸碱蒸汽）环境中运行，必要时加装防护罩。

通过以上步骤，可有效修复欧姆龙RL - 28015 - M4500的磁铁脱落故障，并延长电机使用寿命。若维修过程中涉及磁路重构或编码器校准，建议联系欧姆龙官方技术支持以确保精度。
