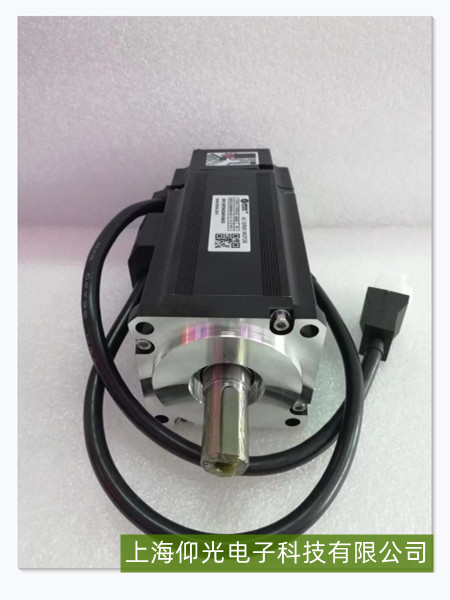

雷赛10A - L1520 - 3伺服电机运行抖动得“停不下来”？绝密维修良方速取！
雷赛伺服电机以高精度、高响应性著称，但在运行中若出现剧烈抖动故障，不仅影响设备稳定性，还可能损坏机械结构。以下从故障原因分析到维修方法展开详细说明。

一、故障原因分析

机械连接问题
联轴器或皮带异常：伺服电机通过联轴器或皮带与负载连接，若联轴器安装偏心（如键槽未对齐）、弹性体磨损，或皮带过松/过紧、存在扭曲，会导致动力传递时产生周期性振动，表现为电机抖动。
负载机械卡滞：负载端（如丝杆、齿轮箱）存在异物卡阻、轴承损坏或导轨润滑不良，使电机运行时负载阻力突变，触发伺服系统频繁调整输出，引发抖动。


电气参数设置不当
增益参数不匹配：伺服驱动器的位置环、速度环增益（如P/I/D参数）设置过高，会使系统响应过于灵敏，轻微干扰就会被放大，导致电机振荡；若增益过低，则可能因跟随误差大而引发低频抖动。
电流/电压不稳定：驱动器输出电流波动（如电源电压不稳、驱动器功率模块故障）或电机绕组短路/断路，会导致电磁力不平衡，引起电机异常振动。


编码器或反馈故障
编码器损坏/松动：编码器是伺服电机的位置反馈核心部件，若其线缆松动、光栅污染或内部芯片故障，会导致反馈信号失真（如脉冲丢失、零点偏移），驱动器无法准确判断电机实际位置，从而输出错误指令，引发抖动。
接地不良：电机或驱动器的接地线接触不良，会引入电磁干扰（如周边变频器、电焊机的干扰信号），影响反馈信号的稳定性。


环境与安装问题
安装基础不牢固：电机安装底座螺丝松动、刚性不足（如薄钢板固定），会导致电机运行时产生共振；若电机与负载的安装面不平行（如垂直安装时轴线偏移），也会加剧振动。
环境干扰：强电磁场（如大型电机、变压器附近）、高温高湿环境（影响电子元件性能）或粉尘堆积（堵塞散热孔导致驱动器过热），均可能间接引发抖动。


二、维修方法

机械连接检查与调整
检查联轴器或皮带的安装状态：重新校准联轴器的同心度（使用百分表测量偏移量≤0.05mm），更换磨损的弹性体；调整皮带张紧度至合适范围（按厂家手册标准），确保无扭曲。
排查负载端：清理丝杆/齿轮箱内的异物，检查轴承是否损坏（手动旋转负载端，若卡顿需更换轴承），并补充导轨润滑油。


电气参数优化
恢复默认参数后逐步调试：将伺服驱动器的增益参数（位置环P、速度环I等）恢复出厂默认值，然后根据负载惯量比（通过厂家工具计算）逐步调整增益——先调速度环增益（从小到大），再调位置环增益，观察抖动是否消失。
检测电源与绕组：用万用表测量驱动器输入电压（应在±10%额定范围内），用绝缘电阻表检测电机绕组阻值（各相阻值偏差≤5%），若发现短路/断路需更换电机。


编码器与反馈系统维修
检查编码器连接：重新插拔编码器线缆，确保插头无氧化、松动；用无水酒精清洁编码器光栅表面（若有污染），若反馈信号仍异常（驱动器报“编码器故障”代码），需更换编码器。
加强接地：将电机外壳、驱动器PE端通过独立接地线（截面积≥2.5mm²）连接至设备地线排，避免与其他大电流线路共地。

环境与安装优化

加固安装基础：拧紧电机底座螺丝（扭矩按手册要求），若底座刚性不足，可增加垫铁或更换为混凝土基础；调整电机与负载的安装平行度（偏差≤0.1mm/m）。

隔离干扰源：将伺服系统远离变频器、电焊机等干扰设备，或为驱动器添加屏蔽罩；改善散热环境（清理散热孔，确保环境温度≤40℃）。



三、注意事项
若抖动伴随异常噪音（如尖锐啸叫）或驱动器报错（如“过流”“编码器故障”），需优先排查硬件损坏（如电机轴承、驱动器功率模块）。
参数调整需逐步进行，避免一次性大幅改动导致系统不稳定；维修后需空载试运行（低速→高速）并观察2小时以上，确认抖动彻底消除。

通过系统性排查机械、电气、反馈及环境因素，可有效解决雷赛伺服电机抖动故障，恢复其高精度运行性能。
