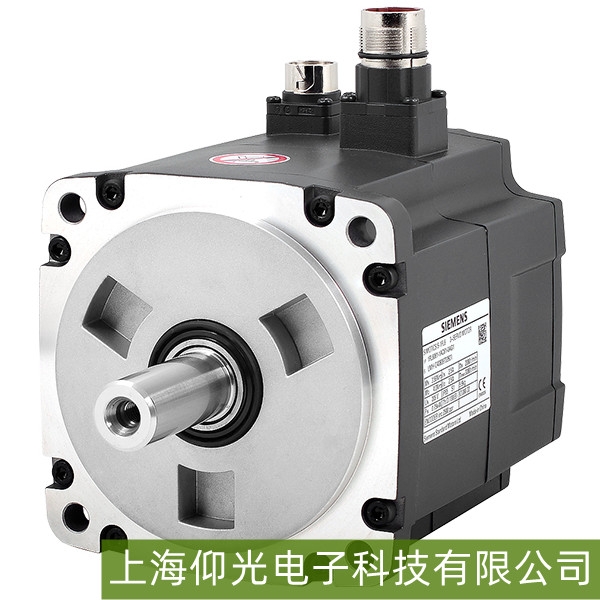

一、刹车失灵的典型表现

1. 基础制动失效：电机断电后仍能自由旋转，无法锁止负载，甚至出现负载下滑、回转现象。
2. 制动响应迟缓：接收停止指令后，电机延迟几秒才停止，或制动过程中出现 “溜车”。
3. 驱动器报警：显示制动器监控故障（如 F3111 代码），或提示刹车电源异常、信号丢失。
4. 机械异常特征：制动时伴随异响、抖动，或手动旋转电机轴时阻力过小（无正常锁止感）。
5. 参数匹配异常：通过调试软件发现刹车释放延迟时间、预置转矩等参数与负载不匹配，导致制动失效。

二、故障原因分析

1. 机械磨损与老化：刹车片磨损（厚度≤2mm 需更换）、刹车盘表面划伤或异物附着，导致摩擦力不足；刹车弹簧疲劳、断裂，无法提供足够预紧力，影响刹车夹紧动作。
2. 电气系统故障：电磁线圈绝缘损坏、匝间短路或断线，导致电磁力减弱或无法吸合；刹车供电电压异常（偏离 24VDC±10% 标准值）、继电器接触不良或控制信号线松动、腐蚀。
3. 安装与参数问题：刹车盘与刹车片间隙设置不合理，导致制动行程不足；驱动器刹车参数（如 P878 启用状态、释放延迟时间 P878.3）配置错误。
4. 环境因素影响：高温、潮湿或粉尘污染加速刹车部件锈蚀、老化，导致机械卡滞或电气元件性能下降。

三、故障检测流程

（一）初步排查（快速定位方向）

1. 外观与机械检查：查看电机尾部刹车组件外壳是否破损，手动旋转电机轴，感受是否有正常锁止阻力（断电状态下应无法自由转动）；若存在卡顿、异响，需排查机械卡滞或部件松动。
2. 电气连接验证：检查刹车电源线、控制信号线（如 PULSE+、PULSE - 端子）是否松动、断裂或腐蚀，拔插接口并紧固螺丝；观察接线盒内整流块是否变形、烧蚀。
3. 简单功能测试：通电后插拔刹车控制线，聆听是否有刹车吸合 / 释放的清脆声音，无声音可能是供电故障或线圈损坏；单独给刹车供电（24VDC），断电后应立即锁止，通电后可自由旋转，否则为刹车本体故障。

（二）专业检测（精准定位故障点）

1. 供电与线圈检测：用万用表测量刹车线圈直流电阻（正常值约 10-20Ω），电阻为 0 或无穷大说明线圈短路或断路；测量线圈供电电压，确保在 24VDC±10% 范围内，排除电源模块或线路压降问题。
2. 机械间隙测量：拆卸刹车组件后，用塞尺测量刹车盘与刹车片的间隙，需符合厂家标准（通常 0.1-0.3mm），间隙过大导致制动力不足，过小易造成摩擦异响。
3. 参数与故障码分析：通过西门子 DriveES 软件读取驱动器参数，确认 P878=1（启用制动器控制）、预置转矩（P878.2）与负载匹配；查看故障日志，若报 F3111 需重点排查线圈或制动模块。
4. 主回路检测：将万用表调至二极管档，红表笔接负极、黑表笔接 B2，测得导通值 0.9V 左右为正常；黑表笔接正极、红表笔依次接 L1、L2、L3、B2、U、V、W，测得 7 个 0.45V 左右导通值，否则刹车功率器件损坏。

四、维修操作流程

（一）维修前准备

1. 安全操作：断开电机总电源，等待驱动器电容放电（至少 5 分钟），佩戴防静电手环，避免静电损坏电子元件。
2. 工具与配件：准备螺丝刀、扳手、万用表、塞尺、示波器，以及同型号原厂配件（刹车片、弹簧、线圈、整流块等），确保配件兼容性。

（二）核心维修步骤

1. 拆卸流程：
   • 先拆除电机尾部编码器（记录安装位置，避免复装时原点偏移），再断开刹车线并做好标记，防止接错。
   • 拧下刹车组件固定螺丝，取下端盖，注意保护密封件；若刹车与轴承连体，需先打开刹车再拆卸，避免损坏刹车片。
   • 用液压机或专用工具均匀取出转子，禁止暴力撬拽，防止电机轴变形。
2. 故障修复：
   • 刹车片磨损：直接更换原厂刹车片，安装时确保贴合刹车盘，无偏移。
   • 弹簧老化 / 断裂：更换同规格弹簧，安装后测试弹性，确保刹车释放后能完全复位。
   • 线圈损坏：更换线圈组件或整体刹车装置，安装后测量电阻，确认符合标准。
   • 间隙调整：通过调节刹车组件上的调节螺钉，将间隙校准至标准范围，调试后手动旋转电机轴，确保顺滑无阻力。
   • 供电故障：修复松动的线路接头，更换损坏的继电器或整流块，必要时安装稳压系统，避免电压波动。
3. 复装与调试：
   • 按拆卸相反顺序安装转子、刹车组件、端盖，紧固螺丝时对角均匀用力，确保安装面平整。
   • 连接刹车线与编码器，核对接线无误后，通过软件重新校准编码器原点（若为一体式编码器，对准定位销即可）。
   • 通电后进行动态测试：驱动器使能后，刹车应立即释放；发送停止指令，电机需瞬间锁止，无溜车现象。

（三）参数校准

1. 进入驱动器参数设置界面，调整 P878.3（制动器释放延迟时间），通常设为 0.1-0.3 秒，避免时序冲突导致溜车。
2. 进行负载测试，逐步增加负载，验证制动效果，若定位精度偏差，微调位置环增益参数。

五、维修后验证标准

1. 静态验证：断电状态下，手动旋转电机轴，应完全锁止，无松动或转动迹象。
2. 动态验证：空载运行 30 分钟，制动响应迅速，无异响、抖动，驱动器无报警；负载运行时，重复制动 10 次以上，均能可靠锁止，定位精度达标。
3. 电气指标：线圈供电电压稳定在 24VDC±10%，电阻值符合 10-20Ω 标准，信号传输无干扰。

六、注意事项与预防措施

1. 维修注意事项：
   • 更换配件必须选用原厂产品，避免非原厂配件因材质不符导致寿命缩短。
   • 复装时确保刹车盘与刹车片同心，无偏磨，否则会快速磨损并影响制动效果。
   • 禁止在刹车未完全打开时强行旋转电机轴，易造成刹车片损坏。
2. 预防维护建议：
   • 定期保养：每 3-6 个月清理刹车组件粉尘，检查刹车片厚度、弹簧弹性，及时更换易损件。
   • 环境防护：在高温、潮湿、多尘环境中，为电机加装防尘罩，定期检查接线盒密封性。
   • 参数管理：禁止随意修改驱动器刹车参数，建立设备运行档案，记录参数设置与维修记录。
   • 技能培训：操作人员需掌握简单检测技能，如通过声音判断刹车状态，发现异常及时停机排查。
