一、编码器损坏的典型表现

1. 驱动器报警：显示编码器信号丢失、通讯故障、超差或跟随误差大等故障码，部分型号会直接提示 “编码器错误”。
2. 电机运行异常：启动困难、抖动严重、转速忽快忽慢，或无负载时电流异常偏大。
3. 定位精度失效：回零后位置偏移明显，重复定位误差超允许范围，加工件精度下降。
4. 信号异常特征：示波器检测时，A/B/Z 相信号缺失、波形畸变或无规则跳变，绝对值编码器可能出现圈数记忆丢失。

二、故障确认与检测步骤

（一）初步排查（排除非编码器本体故障）

1. 接线与接口检查：查看编码器电缆（动力线、信号线）是否破损、断裂，连接器是否松动、氧化。拔插接口并紧固螺丝，核对接线引脚定义，确保无接错或接触不良。
2. 供电电压检测：用万用表测量编码器供电引脚（通常 + 5V 或 + 24V），正常范围为 + 4.8V~+5.2V（5V 型）或 23V~25V（24V 型），若电压异常需先排查电源模块或驱动器供电电路。
3. 驱动器状态验证：通过驱动器面板或专用调试软件读取故障日志，确认报警是否直接指向编码器；若条件允许，用同型号正常编码器替换测试，若故障消失则判定原编码器损坏。

（二）专业检测（精准定位损坏点）

1. 示波器信号检测：接入编码器 A/B/Z 相信号，手动旋转电机轴，观察波形是否为规则方波，且 A/B 相差 90°、Z 相每圈仅出现 1 次。若信号缺失、畸变或跳变，说明编码器内部光电元件、码盘或电路损坏。
2. 机械状态检查：拆卸编码器后，手动转动轴承，感受是否卡顿、阻力过大，检查码盘是否偏心、裂纹或污染，轴承磨损严重可能导致信号不稳定。
3. 绝对值编码器特殊检测：若为多圈绝对值编码器，测量内置电池电压（通常 3V~3.6V），电压过低可能导致圈数记忆丢失；通过伺服软件读取编码器 ID 与通讯协议，若无法识别则为编码器内部芯片损坏。

三、编码器拆解与更换流程

（一）拆解前准备

1. 安全操作：断开电机总电源，等待驱动器电容完全放电（至少 5 分钟），佩戴防静电手环，避免静电损坏电子元件。
2. 工具与配件：准备匹配的螺丝刀、扳手、示波器、万用表，以及同型号原厂编码器（确保参数一致，如分辨率、信号类型）。

（二）拆解步骤

1. 拆卸电机后盖：拧下电机尾部固定螺丝，取下后盖，露出编码器本体，注意保护后盖密封件，避免变形。
2. 分离编码器：编码器通常通过中心螺丝和定位销固定，先松开中心固定螺丝，再用专用工具（或比固定螺丝大一号的螺丝）轻轻顶出编码器，禁止暴力撬拽，防止损坏电机轴或码盘。
3. 清理安装面：去除电机轴端和安装面上的灰尘、油污，检查定位销是否完好，若有磨损需同步更换。

（三）安装新编码器

1. 预定位：将新编码器的定位销对准电机安装孔，轻轻贴合安装面，确保编码器轴与电机轴同心，无偏移或卡滞。
2. 固定与接线：先拧上中心固定螺丝（暂不拧紧），连接编码器电缆，核对引脚接线无误后，再对角均匀拧紧四周固定螺丝，避免安装受力不均。
3. 机械检查：手动旋转电机轴，感受转动顺滑无阻力，确认编码器无松动或异响。

四、关键校准流程（确保反馈精度）

（一）零点校准（核心步骤）

1. 工具准备：示波器、5V 直流电源，将电源接入编码器的 0V 与 5V 引脚，示波器 CH1 表笔接编码器 Z 相信号引脚，负极接 0V。
2. 校准操作：松开编码器固定螺丝，手动旋转编码器轴，通过示波器观察 Z 相信号波形，调整编码器位置直至波形达到预设原点标准（通常为稳定方波的上升沿或下降沿）。
3. 固定确认：校准完成后，先紧固中心螺丝，再拧紧四周固定螺丝，再次旋转电机轴，验证波形无偏移。

（二）参数匹配与软件校准

1. 驱动器参数设置：通过调试软件输入新编码器的参数（分辨率、额定转速、信号类型），若为绝对值编码器，需重新激活通讯协议（如 EnDat、SSI）。
2. 全闭环测试：连接驱动器与电机，进行空载试运行，通过软件监控编码器反馈的位置值、速度值，确保无跳变或误差。
3. 负载校准：逐步增加负载，验证定位精度与重复定位误差，若存在偏差，微调位置环增益、速度环积分时间等参数。

五、维修后验证标准

1. 功能测试：空载运行 30 分钟，电机温度低于 70℃，无抖动、异响，驱动器无报警。
2. 信号验证：示波器检测 A/B/Z 相信号稳定，波形规则，无干扰杂波。
3. 精度测试：重复定位误差控制在设备允许范围，回零精度达标，负载运行时电流稳定。
4. 绝缘检测：用绝缘电阻表测量编码器对地绝缘电阻，确保无漏电隐患。

六、维修注意事项

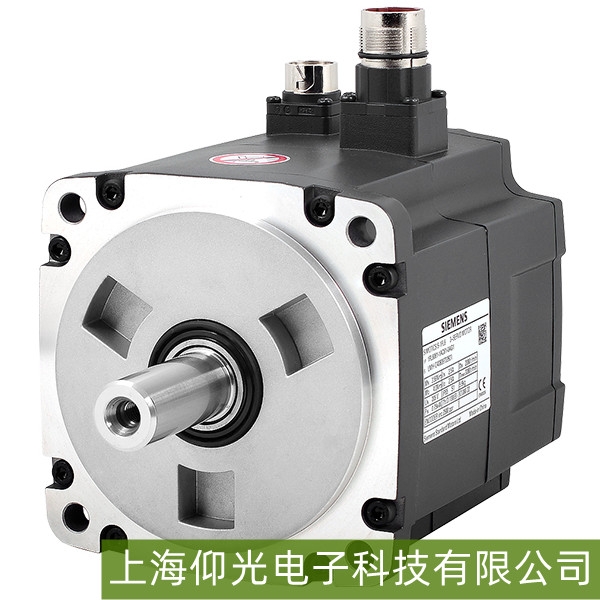

1. 配件兼容性：必须选用与 1FL6034-2AF21-1AA 匹配的原厂编码器，避免因分辨率、信号协议不兼容导致二次故障。
2. 防静电与清洁：拆装过程中保持环境洁净，避免灰尘进入编码器内部（光学元件易受污染），全程佩戴防静电装备，禁止触摸码盘和光电传感器。
3. 机械关联检查：编码器损坏可能由电机轴承磨损、安装同心度偏差导致，维修时需同步检查轴承状态，更换磨损部件，校准电机与负载的同心度。
4. 复杂故障处理：若编码器内部电路板、电源管理芯片损坏（如短路、芯片烧毁），建议由专业维修机构处理，避免自行拆解导致精密部件损坏。

七、预防维护建议

1. 定期清洁：每 3-6 个月清理编码器外壳、散热片及电缆接口的灰尘，检查防尘盖密封性，防止异物进入。
2. 线缆保护：避免电缆拉扯、弯折，远离强电磁干扰源，必要时更换屏蔽线缆，减少信号干扰。
3. 环境防护：在高温、高湿环境下，加装防护套，定期检查绝对值编码器的内置电池，电压过低时及时更换。
4. 定期检测：通过驱动器软件定期监控编码器信号状态，记录波形变化，提前预判故障风险。
