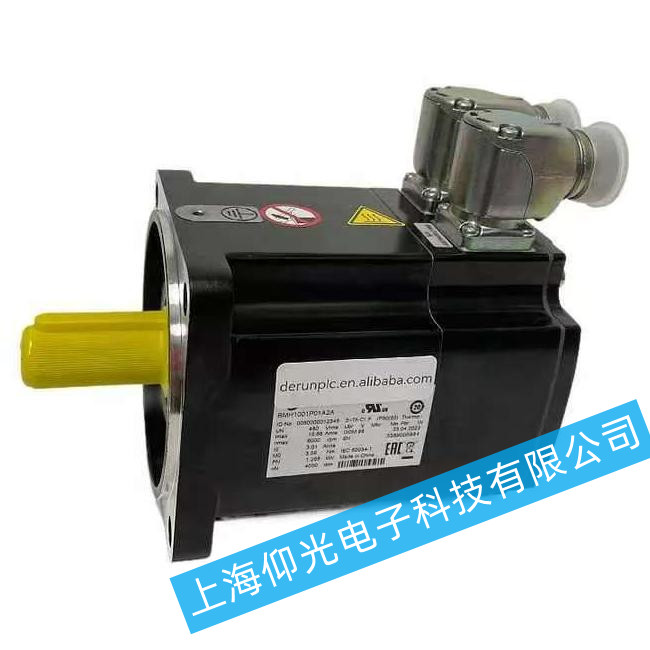

施耐德伺服电机ALE08故障维修

施耐德伺服电机ALE08故障通常与编码器故障或过热保护触发有关

一、确认故障类型
编码器通信异常（常见于LXM32系列）：
表现：电机无法正常运行，驱动器检测到编码器信号丢失或错误。
原因：编码器电缆接触不良、编码器损坏、参数设置错误或干扰。
过热保护触发：
表现：驱动器或电机温度超过阈值。
原因：负载过重、散热不良、风扇故障或温度传感器损坏。
二、快速维修步骤
（一）编码器故障（ALE08）
电缆与连接检查：
检查编码器电缆两端（驱动器侧和电机侧）是否松动、氧化或接触不良，重新插拔并清洁端子。
更换同规格屏蔽电缆，确保屏蔽层可靠接地，避免与动力线平行走线。
编码器信号检测：
使用示波器测量编码器A/B/Z相信号波形，若波形异常或缺失，更换编码器。
编码器安装与参数检查：
检查编码器固定螺丝是否松动，确保安装位置正确。
确认编码器类型参数（如P2-11）与实际型号匹配（如增量式/值式）。
检查编码器分辨率参数（P2-12）是否与电机铭牌一致。
干扰排查：
远离变频器、电焊机等强干扰源，或在编码器线路中加装磁环。
检查驱动器接地是否良好，接地电阻需小于10Ω。
（二）过热保护触发
散热系统检查：
清理驱动器散热孔和风扇叶片上的灰尘、杂物，确保风道畅通。
测试散热风扇是否正常运转，异常时更换风扇。
温度传感器检测：
使用万用表测量温度传感器（NTC）阻值，若阻值偏离标准值（参考手册），更换传感器。
负载与运行参数调整：
降低负载率，延长加减速时间（P1-08/P1-09），避免频繁启停。
确保环境温度在0~40℃范围内，必要时加装空调或散热装置。
硬件检查：
检查IGBT模块是否过热，散热片与模块接触是否紧密，涂抹导热硅脂。
测量电解电容容量，容量下降超20%需更换。
三、其他检查与预防
电源与接线检查：
检查输入电压是否稳定（三相AC 200-240V±10%），缺相或波动时加装稳压器。
紧固端子排，更换老化线缆，确保接地良好。
软件与参数优化：
升级至新固件，修复潜在软件问题。
执行参数复位（P2-01=1），重新配置电机参数。
