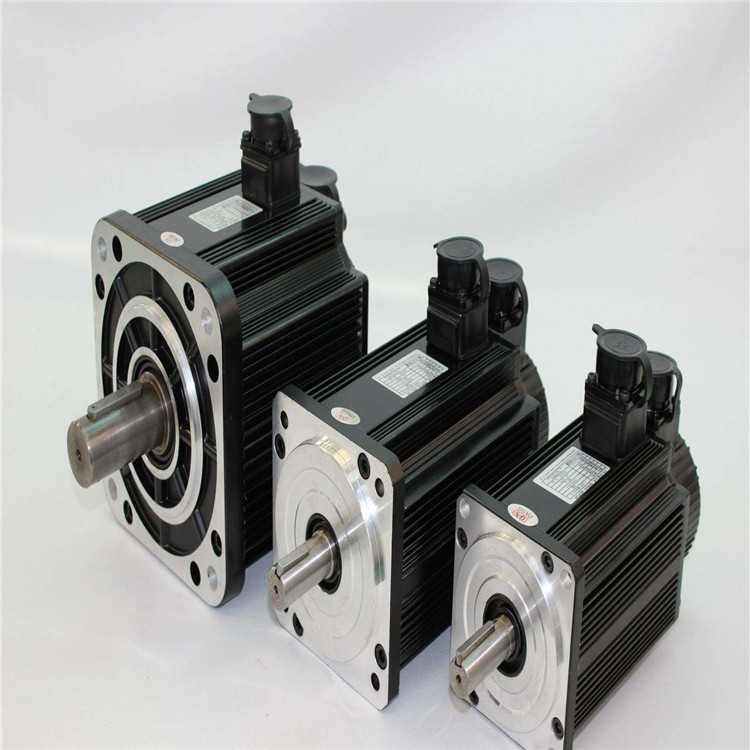

派克伺服电机 SM15-0180C6EEDNLI 发热发烫故障深度维修指南

一、发热机理与危险阈值

二、机械系统导致的异常发热

1. 轴承故障引发的摩擦发热

• 典型特征：
  • 轴承部位温度比壳体高 15-20℃，手感灼热且伴随 “嗡嗡” 异响。
  • 用红外测温仪检测，轴承外圈温度＞75℃（正常≤60℃）。
• 检修步骤：
  1. 拆解前标记轴承安装方向（SM15 使用 6205-2RSH 密封轴承），测量径向游隙＞0.02mm 需更换。
  2. 新轴承安装时需涂抹 Klüber NBU 15 润滑脂（填充量为轴承腔的 1/3，过量会导致温升加剧）。

2. 转子与定子摩擦（扫膛）

• 判定依据：
  • 运行时发出金属摩擦声，壳体温度骤升（每分钟升高 5℃以上）。
  • 用塞尺测量气隙，标准值 0.3±0.05mm，若偏差＞0.1mm 说明扫膛。
• 修复方案：
  • 检查转子轴弯曲度（全跳动＞0.02mm 需校直），定子铁芯若有擦痕，需用 0.2mm 硅钢片补焊后磨平。

三、电气系统与驱动故障发热

1. 绕组异常导致的铜损发热

• 检测方法：
  • 用万用表测量三相绕组电阻，SM15 相电阻约 0.35Ω，偏差＞3% 表明匝间短路。
  • 定子绕组温度＞130℃（F 级绝缘极限）时，绝缘漆会产生青烟（丙酮气味）。
• 维修要点：
  • 局部短路可用 130℃级聚酯漆修补，严重时需重绕（线径 0.85mm，Y 型接法），重绕后需做耐压测试（1500V/1min 无击穿）。

2. 驱动器参数失调与过载

• 常见参数问题：
  • 电流环增益过高（P1-00＞200%）导致电流波动大，铜损增加。
  • 速度环积分时间过小（P2-02＜30ms）引发振荡，铁损升高。
• 调整策略：

  异常现象	参数调整方案	参考值范围
  空载发热严重	降低电流环比例增益（P1-00）	从 180% 降至 120%
  负载时温度骤升	增大速度环积分时间（P2-02）	从 40ms 增至 60ms
  驱动器同步发热	检查载波频率（P1-08）	默认 4kHz，高频会增加开关损耗

四、负载与环境因素排查

1. 过载运行与惯量不匹配

• 数据验证：
  • 用驱动器监控功能查看实时电流，持续超过额定电流 110%（SM15 额定 7.2A）即属过载。
  • 负载惯量比超过 5:1 时（电机惯量 0.45kg・cm²），需加装减速箱（推荐 i=3）降低惯量比。

2. 散热条件恶化

• 环境整改措施：
  • 电机壳体散热片积灰超过 0.5mm 时，散热效率下降 30%，需用压缩空气（0.4MPa）清理。
  • 强制风冷风扇风量不足（标准风量≥1.2m³/min），更换后需确保风向与散热片垂直。

五、特殊故障与高级维修

1. 转子磁钢退磁发热

• 诊断依据：
  • 空载电流＞3A（额定 7.2A），且三相电流不平衡度＞15%。
  • 磁钢表面磁通密度＜0.7T（新电机标准 1.0-1.2T），退磁区域温度比正常高 10-15℃。
• 修复流程：
  1. 用充磁机对退磁极施加 1.5T 磁场（充磁电压 800-1000V），充磁时间 3-5 秒。
  2. 充磁后需重新做动平衡，避免磁钢受力不均导致偏心发热。

2. 编码器反馈异常引发的发热

• 隐性故障特征：
  • 位置环跟踪误差＞0.5mm（10mm 导程丝杠），驱动器不报故障但电机持续发热。
  • 示波器检测编码器 A/B 相脉冲，丢失率＞0.1%（正常＜0.01%）。
• 解决方案：
  • 更换编码器（HEDL-5540），并执行零位校准：
    1. 驱动器 P2-09 设为 1，手动旋转电机至机械零点。
    2. 保存参数后，运行 JOG 模式确认位置反馈误差≤0.01mm。

六、系统级测试与验证

1. 温升曲线测试：
   • 额定负载运行 1 小时，每 15 分钟记录温度，稳定后温升应≤40K，若持续上升需重新排查。
2. 效率测试：
   • 输入功率与输出功率差值超过 15% 时，表明能量损耗异常（SM15 额定效率≥85%）。
3. 热保护功能验证：
   • 模拟绕组温度 140℃，驱动器应在 5 秒内报 AL-15（过热故障），否则需检查温度传感器（PT100）接线。

七、安全操作与专业支持

• 拆解电机前需用 100Ω/50W 电阻对母线电容放电（确保 DC 电压＜30V）。
• 涉及磁钢充磁、绕组重绕等操作，建议联系派克授权维修中心（需提供电机序列号）。
• 长期运行时建议加装温度监控模块（如 AD590），设定报警阈值为 75℃，避免过热损坏绝缘。
