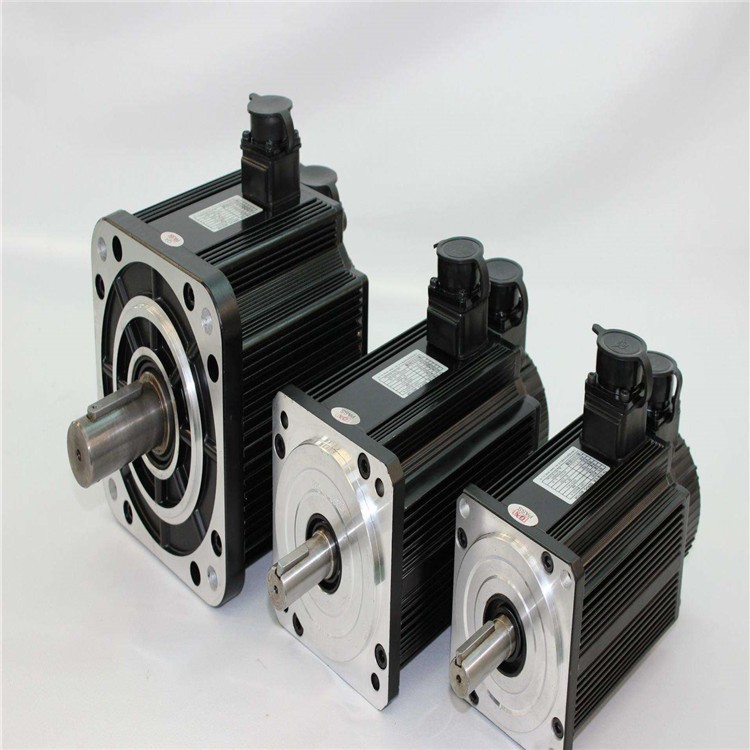

派克伺服电机 SM15-0180C6EEDNLI 运转异常综合维修指南

一、运转异常分类与核心排查逻辑

二、机械系统深度排查

1. 轴承与传动组件故障

• 典型现象：
  • 运转时伴随周期性 “咔哒” 声，转速越高异响越明显。
  • 电机轴径向跳动超过 0.03mm（正常≤0.015mm）。
• 检修步骤：
  1. 用听诊器定位异响源，若轴承部位声音粗糙，需拆解检查滚珠磨损情况。
  2. 测量轴承游隙：径向游隙超过 0.02mm（新轴承标准 0.005-0.012mm）需更换。
  3. 传动齿轮箱检查：啮合间隙超过 0.15mm 或齿面剥落，需更换齿轮组（SM15 常用模数 2 齿轮）。

2. 转子动平衡失效

• 判定依据：
  • 高速运转时振动幅值＞0.1mm/s（正常≤0.05mm/s），频谱分析显示 1 倍频能量突出。
• 修复方案：
  • 送专业动平衡设备校正（精度等级需达 G2.5），配重块需焊接在转子平衡槽内，避免影响磁路。

三、电气系统与驱动器故障检修

1. 编码器与反馈系统异常

• 故障特征：
  • 运转时位置偏差超差，驱动器报 AL-10（反馈错误）或 AL-12（计数错误）。
  • 示波器检测编码器 A/B 相波形失真，上升沿时间＞1μs（正常≤0.5μs）。
• 解决方案：
  • 更换编码器（型号 HEDL-5540，2048 线），重新做零位校准：
    1. 驱动器进入 P2-09 参数，设置为 1（编码器学习模式）。
    2. 手动旋转电机至机械零点，保存参数（P2-09 设为 0）。

2. 驱动器功率模块故障

• 检测方法：
  • 用万用表测量 IGBT 模块三相输出阻值，正常应平衡（偏差＜5%），若某相阻值无穷大，说明 IGBT 开路。
  • 直流母线电压检测：DC 530V 时，三相输出电压应在 AC 300V±10% 范围内。
• 维修要点：
  • 更换模块（如 FF300R12ME4）后，需重新校准电流环参数：
    • P1-00（电流比例增益）设为 150%，P1-01（电流积分时间）设为 20ms。

四、参数设置与负载匹配问题

1. 伺服增益参数失调

• 调整策略：

  异常现象	推荐调整参数	调整范围
  低速抖动	速度环积分时间（P2-02）	从 50ms 增至 80ms
  高速啸叫	位置环增益（P2-04）	从 200rad/s 降至 150rad/s
  响应迟缓	前馈增益（P2-07）	从 0.5 增至 0.7

• 调试技巧：
  启用自动调谐功能（P2-00 设为 3），驱动器会自动优化速度环和位置环参数，调谐完成后需保存至 P3-00（用户参数组）。

2. 负载惯量不匹配

• 计算与优化：
  • 负载惯量比 =（负载惯量 + 传动惯量）/ 电机惯量，应≤5（SM15 电机惯量 0.45kg・cm²）。
  • 若惯量比超标，可：
    1. 加装减速箱（减速比 i≥2）降低负载惯量比。
    2. 驱动器启用惯量辨识功能（P2-08 设为 1），运行时自动识别惯量值。

五、特殊故障与高级维修

1. 转子磁钢退磁

• 诊断依据：
  • 空载电流＞2.5A（额定 7.2A），且三相电流不平衡度＞10%。
  • 用高斯计测量气隙磁场，磁钢表面磁通密度＜0.8T（新电机标准 1.0-1.2T）。
• 修复流程：
  1. 高温退磁（200℃恒温 2 小时）后，用充磁机在极靴处施加 1.5T 磁场（充磁电压≥800V）。
  2. 充磁后需重新做动平衡，避免磁钢受力不均导致偏心。

2. 绕组匝间短路

• 检测手段：
  • 用兆欧表测量绕组对地绝缘电阻，应＞10MΩ，若＜0.5MΩ 说明接地故障。
  • 电桥测量三相绕组电阻，偏差＞3% 时存在匝间短路（SM15 相电阻约 0.35Ω）。
• 维修建议：
  • 局部短路可采用环氧树脂补漆修复，严重时需重绕绕组（线径 0.85mm，匝数 120 匝 / 相）。

六、系统级调试与验证

1. 振动测试：
   • 用振动仪测量电机壳体振动值，全频段应≤0.08mm/s，100-500Hz 频段峰值≤0.12mm/s。
2. 温升测试：
   • 额定负载运行 1 小时，绕组温度≤130℃（F 级绝缘），轴承温度≤80℃。
3. 定位精度验证：
   • 执行 100 次往复定位，重复定位精度应≤±0.01mm（搭配 10mm 导程丝杠时）。

七、安全注意事项与专业支持

• 拆解电机前需断电 30 分钟，确保母线电容放电（用 100Ω/50W 电阻放电）。
• 涉及编码器零位校准、磁钢充磁等操作，建议联系派克官方服务中心（需提供电机序列号：SM15-0180C6EEDNLI）。
• 若运转异常伴随驱动器报警，需记录报警代码（如 AL-01 过载、AL-04 过流），以便进一步分析。
