发布者：WJJ    来源：上海仰光电子科技有限公司     发布时间：2025-5-27

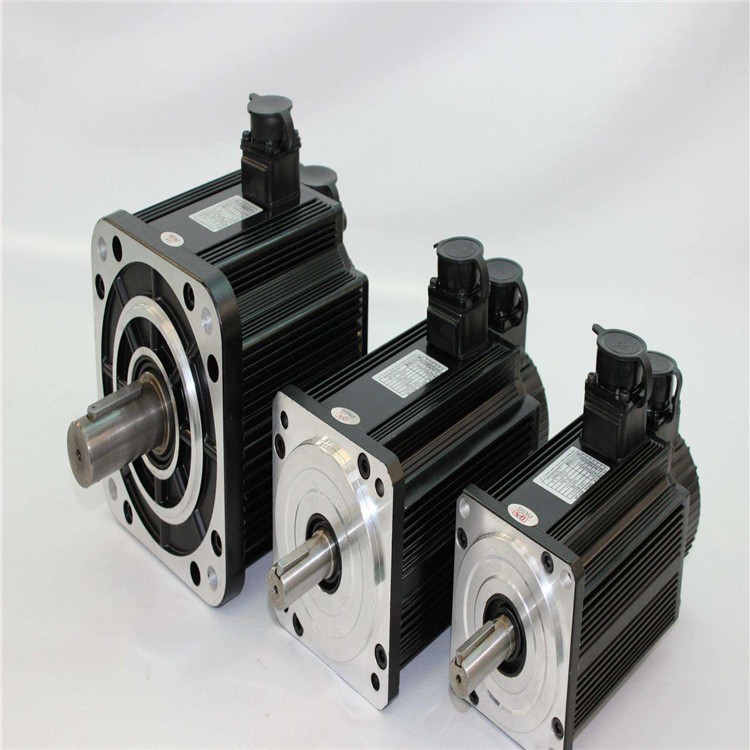

派克伺服电机 SM15-0180C6EEDNLI 运行抖动故障维修手册

一、抖动故障类型与核心原因分析

二、机械系统故障排查与修复

1. 轴承磨损或间隙过大

• 故障表现：低速运行时抖动明显，伴随 “咯噔” 声，电机轴径向窜动超过 0.02mm。
• 检测方法：
  • 用千分表抵在电机轴端，手动推拉检测轴向间隙（正常应＜0.01mm）。
  • 运行时测量轴承温度，若超过 70℃可能为润滑不良或磨损。
• 解决措施：
  • 更换原厂轴承（型号需匹配 SM15 系列，如 6205-2RS），安装时使用压套避免敲击。
  • 补充 KLUBER NBU 12 润滑脂（填充量为轴承室的 1/3-1/2）。

2. 联轴器安装偏差

• 故障表现：负载联动时抖动加剧，断开负载空转正常。
• 校准标准：
  • 同轴度误差需≤0.03mm（使用激光对中仪检测），平行度≤0.05mm/m。
• 调整方法：
  • 松开联轴器螺栓，用塞尺调整垫片厚度，直至转动时无明显阻力波动。

三、电气与参数设置问题排查

1. 伺服驱动器增益参数失调

• 典型现象：高速运行时出现高频啸叫 + 抖动，位置环误差报警（如 AL-06）。
• 参数调整步骤：
  1. 通过 Parker ProDrive 软件进入 “伺服调整” 界面，记录当前参数。
  2. 先降低速度环增益（如从 200rad/s 降至 150rad/s），每次调整 5%-10%。
  3. 若抖动减轻但响应变慢，可适当提高位置环前馈系数（≤0.8）。
• 参考案例：某案例中因速度环增益过高（300rad/s）导致共振，降至 180rad/s 后抖动消失。

2. 编码器反馈异常

• 故障特征：抖动伴随位置偏差，驱动器报 “反馈丢失”（如 AL-10）。
• 检测手段：
  • 用示波器查看编码器 A/B 相波形，正常应为对称方波，幅值≥5V。
  • 检查线缆屏蔽层接地电阻（需＜1Ω），排除电磁干扰。
• 维修方案：
  • 更换编码器（SM15 常用 2048 线增量式，型号如 HEDL-5540），重新做零位校准。

四、负载与机械传动问题

1. 负载惯量不匹配

• 计算方法：
  • 实际负载惯量应≤电机转子惯量的 5 倍（SM15-0180C6E 转子惯量约 0.45kg・cm²）。
• 解决方式：
  • 加装减速箱降低负载惯量比，或在驱动器中启用 “惯量辨识” 功能（参数 P2-08 设为 1）。

2. 机械传动卡滞

• 排查重点：
  • 检查丝杠、齿轮箱是否有异物卡阻，润滑是否充足（导轨油需每运行 500 小时补充）。
• 处理措施：
  • 拆解传动部件清理杂质，更换磨损齿轮，重新涂抹二硫化钼润滑脂。

五、特殊故障与高级维修

1. 转子磁钢失磁

• 判断依据：
  • 空载电流大于额定值的 30%（SM15 额定电流约 7.2A），抖动伴随出力下降。
• 修复方案：
  • 送专业厂家进行磁钢充磁（需高温退磁后重新充磁，温度控制在 80-120℃），或更换转子组件。

2. 驱动器 IGBT 模块损坏

• 典型症状：抖动伴随三相电流不平衡（偏差＞15%），模块散热片过热。
• 检测方法：
  • 用万用表二极管档测量 IGBT 三相阻值，正常应在 0.3-0.5Ω 且对称。
• 维修建议：
  • 更换同规格模块（如英飞凌 FF300R12ME4），并重新校准电流环参数。

六、维修后调试与验证

1. 空载试运行：
   • 不带负载运行 30 分钟，观察电机温升（≤60℃）和振动值（≤0.06mm/s）。
2. 负载测试：
   • 逐步增加负载至额定值，用示波器监测电流波形（应平滑无畸变）。
3. 参数优化：
   • 启用驱动器自动调谐功能（P2-00 设为 2），完成后保存参数至 EEPROM。

七、安全与专业支持

• 涉及编码器、磁钢等精密部件维修时，建议联系派克官方服务中心（需提供电机铭牌序列号）。
• 抖动故障若伴随异常发热，需立即停机排查，避免扩大电机绕组损坏。
