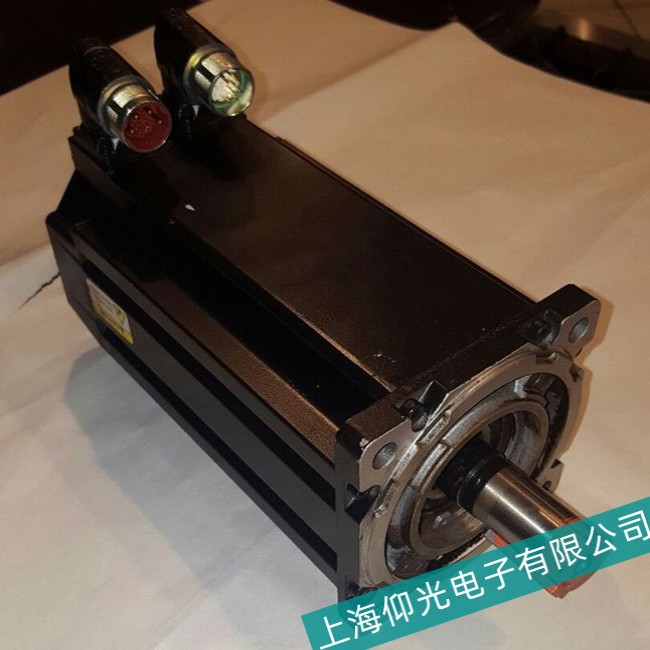

一、故障原因分析

1. 机械因素

• 动平衡不良：
  转子部件（如磁钢、编码器）安装位置偏移，或维修后未重新校准动平衡，导致高速旋转时离心力不均。
• 轴承磨损或安装问题：
  轴承润滑不足、间隙过大或安装偏心，引发机械振动（尤其是低速时明显）。
• 联轴器异常：
  联轴器弹性元件损坏、连接螺栓松动或同轴度超标（＞0.1mm），导致电机与负载传动时产生周期性冲击。

2. 电气与控制参数

• 驱动器参数设置不当：
  • 速度环比例增益（P2-08）过高或积分时间（P2-09）过短，导致系统振荡。
  • 电流环参数（如 P2-02、P2-03）与电机电感不匹配，引发电流波动。
• 编码器信号异常：
  编码器分辨率不足、信号干扰或安装松动，导致位置反馈滞后或跳变，驱动器误判位置引发抖动。
• 磁极位置偏移：
  更换电机或编码器后未重新校准磁极位置，导致电磁转矩波动。

3. 负载与环境因素

• 负载惯量不匹配：
  负载惯量远超电机允许值（AM3024 最大负载惯量约 0.005kg・m²），导致电机响应滞后，出现 “拖动力不足” 抖动。
• 机械共振：
  传动系统固有频率与电机控制频率重合，引发共振（常见于丝杠、齿轮传动场景）。
• 电磁干扰：
  编码器线或动力线受变频器、电焊机等设备干扰，导致控制信号畸变。

二、分步排查与维修方法

1. 机械系统检查

步骤 1：动平衡测试

• 使用动平衡机对转子进行检测，重点检查磁钢、编码器转子的安装精度：
  • 不平衡量＞5g・mm/kg 时，需通过在转子配重环处钻孔或添加配重块调整（建议由专业维修中心操作）。
• 若为维修后首次运行，需确认磁钢粘接牢固，无偏移或松动。

步骤 2：轴承状态评估

• 手动转动电机轴，感受阻力是否均匀：
  • 若有卡顿或异响，拆解电机检查轴承滚珠 / 滚道是否磨损、润滑脂是否碳化，必要时更换同型号轴承（如 6204-ZZ），并重新涂抹锂基润滑脂（填充量为轴承室容积的 1/3~1/2）。
• 检查轴承与轴、端盖的配合间隙，若过松需修复轴径（如镀硬铬）或更换端盖。

步骤 3：联轴器与安装校准

• 测量电机与负载的同轴度（使用激光对中仪），确保径向偏差＜0.05mm，轴向偏差＜0.02mm：
  • 若超差，调整电机安装底座或更换弹性联轴器（如梅花联轴器）。
• 紧固联轴器螺栓，检查弹性元件是否老化、断裂，及时更换。

2. 驱动器参数优化

步骤 1：初始化参数

• 通过 TwinCAT 或驱动器操作面板恢复出厂设置，重新输入电机额定参数（如功率、电流、磁极对数）。

步骤 2：自动增益调整

• 启用驱动器自动调谐功能（如倍福 AX5000 系列的 “P2-39 自动增益调整”）：
  1. 确保电机空载，驱动器设为 “速度控制模式”。
  2. 启动自动调谐，驱动器会自动扫描系统共振频率并优化速度环 / 电流环参数。
• 若自动调谐后仍抖动，手动微调参数：
  • 低速抖动：增大速度环积分时间（P2-09），降低比例增益（P2-08）。
  • 高速抖动：适当提高电流环比例增益（P2-02），减小微分时间（P2-04）。

步骤 3：惯量匹配设置

• 通过驱动器监控负载惯量比（P2-37），若显示值＞300%，需：
  • 减小负载惯量（如更换更轻的传动部件）。
  • 启用 “惯量辨识” 功能（P2-36 设为 “1”），让驱动器自动适应负载惯量变化。

3. 编码器与信号处理

• 检查编码器安装螺丝是否松动，线缆是否牢固，使用示波器测量编码器 A/B/Z 相波形：
  • 若波形有毛刺或缺失，更换编码器线（需使用倍福 CF9 系列屏蔽电缆）或排查附近干扰源。
• 重新校准磁极位置（参考《编码器报警故障维修》流程），确保编码器反馈位置与转子实际位置一致。

4. 负载与共振抑制

• 共振频率检测：
  通过 TwinCAT Scope 软件扫描系统频率响应，识别共振点（如机械振动频率为 50Hz）。
• 抑制方法：
  • 启用驱动器 “陷波滤波器” 功能（如 P2-18~P2-21），在共振频率处设置陷波，衰减振动幅值。
  • 调整传动系统刚性（如紧固丝杠螺母、增加支撑座），改变固有频率避开控制频率。

5. 环境与干扰排查

• 确保编码器线与动力线分离敷设，使用金属导管屏蔽，驱动器和电机可靠接地（接地电阻＜4Ω）。
• 临时移除附近强电磁源（如变频器），观察抖动是否消失，若消失则需对干扰源进行滤波处理（如加装 EMC 滤波器）。

三、注意事项与预防措施

1. 专业操作建议：
   • 动平衡调整和磁极校准需专业设备，非专业人员可能导致精度下降，建议联系倍福官方售后（400-820-5836）或授权维修中心。
   • 若抖动伴随异常发热或噪声，立即停机排查，避免扩大机械损伤。
2. 预防措施：
   • 定期维护：每季度检查电机安装螺栓紧固度，每年检测轴承振动值（使用测振仪，阈值≤2.3mm/s）。
   • 参数备份：调整驱动器参数前，通过 TwinCAT 导出参数文件（.xml 格式），便于故障时快速恢复。
   • 负载设计：在选型阶段确保电机惯量与负载惯量比＜10:1，避免频繁启停或高速换向。
3. 倍福官方支持：
   • 访问倍福官网下载《AM3024 调试手册》，参考 “振动抑制” 章节参数设置案例。
   • 使用 TwinCAT 提供的 “Vibration Analyzer” 工具实时分析振动频谱，精准定位故障点。

四、典型故障处理案例

• 案例 1：低速抖动（200rpm 以下）
  • 原因：速度环积分时间过短，导致系统对微小位置偏差过度响应。
  • 处理：将 P2-09 从 0.1s 增至 0.3s，降低比例增益 P2-08 从 2000 降至 1500，抖动消失。
• 案例 2：高速抖动（3000rpm 附近）
  • 原因：传动皮带共振频率与电机控制频率重合。
  • 处理：启用陷波滤波器（P2-18 设为 280Hz，P2-19 设为 10Hz），同时张紧皮带，振动幅值从 12mm/s 降至 2.5mm/s。
