一、编码器报警常见原因

1. 硬件故障

• 编码器本体损坏：
  • 码盘污染（粉尘、油污）、划伤或断裂，导致信号读取异常。
  • 内部电路故障（如芯片烧毁、焊点脱落）或连接器针脚弯曲 / 氧化。
• 连接线缆问题：
  • 编码器线缆（如 Endat 2.2 总线）破损、短路、接地不良或屏蔽层失效，引发信号干扰。
  • 插头接触不良（如针脚松动、氧化），导致数据传输中断。
• 安装问题：
  • 编码器与电机轴装配偏心、轴向窜动，导致码盘与读取头摩擦或间隙异常。
  • 固定螺丝松动，使编码器位置偏移，触发 “相位丢失” 报警。

2. 电气与信号干扰

• 电源异常：
  • 编码器供电电压不稳（倍福编码器通常为 DC 5V 或 24V），或电源纹波过大（超过 ±5%），导致芯片工作异常。
• 电磁干扰：
  • 编码器线与动力线并行敷设，或附近有变频器、电焊机等强电磁源，引发信号畸变。

3. 参数与软件问题

• 驱动器参数设置错误：
  • 编码器类型（如增量式、绝对值）、分辨率、信号协议（如 Endat、SSI）与驱动器配置不匹配。
  • 磁极位置偏移（如更换电机或编码器后未重新调谐），导致 “位置偏差超差” 报警。
• 固件版本不兼容：
  驱动器固件版本过低，与编码器协议存在兼容性问题（如 Endat 2.2 版本更新后未升级驱动器固件）。

二、分步排查与维修方法

1. 读取报警代码与初步检测

• 记录报警代码：
  查看驱动器显示屏或通过 TwinCAT 软件获取具体报警代码（如倍福 AX5000 系列常见编码器报警代码：
  • F0201：编码器通信错误
  • F0202：编码器过速
  • F0207：绝对值编码器数据错误
  • F0210：编码器相位错误），根据代码定位故障方向。
• 外观检查：
  • 观察编码器外壳是否有裂纹、变形，连接器是否松动或腐蚀，线缆外皮是否破损（特别是弯折处）。
  • 手动转动电机轴，听是否有摩擦声（可能码盘与读取头接触）。

2. 线缆与连接测试

• 导通性与绝缘测试：
  • 使用万用表测量编码器线缆各芯线（如电源正 / 负、时钟线、数据线、屏蔽线）的导通性，确保无断路、短路。
  • 用绝缘电阻表检测线缆对地绝缘（应＞10MΩ），若绝缘不良，需更换同规格屏蔽电缆（如倍福推荐的 CF9 电缆）。
• 抗干扰处理：
  • 确保编码器线单独敷设，与动力线间距＞30cm，或使用金属桥架隔离。
  • 检查接地是否可靠：编码器外壳、驱动器端、电机端均需良好接地（接地电阻＜1Ω），屏蔽层单端接地（通常在驱动器侧）。

3. 编码器硬件修复或更换

情况 1：编码器污染或机械损伤

• 清洁码盘：
  非专业人员请勿自行拆解编码器，可联系倍福授权维修中心，使用无水酒精和无尘布清洁码盘表面粉尘，修复轻微划伤。
• 更换编码器：

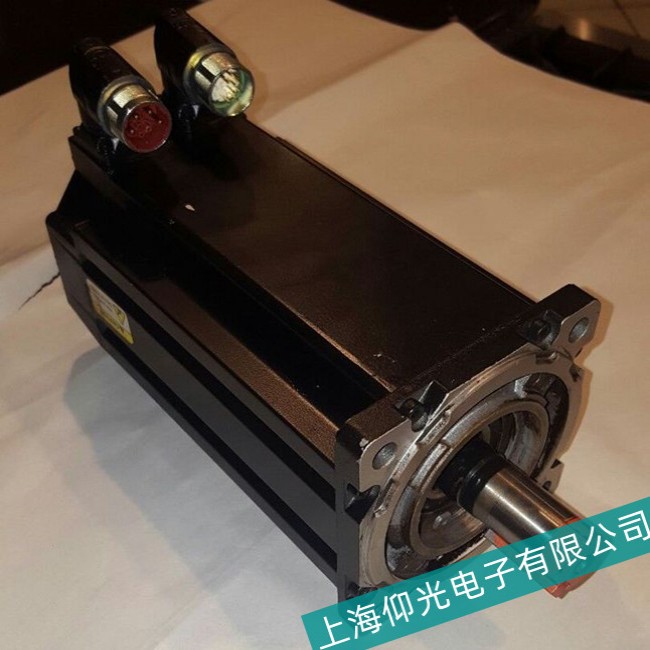

  • AM3024 电机通常集成Endat 2.2 绝对值编码器，型号可能为 HEDL 5540 等，需按以下步骤操作：
    1. 记录原编码器安装位置（如零位标记、相位角），避免重装时位置偏差。
    2. 断开电源，拆除编码器线缆和固定螺丝，小心取下旧编码器（注意防磁钢吸附）。
    3. 安装新编码器，确保轴孔配合紧密，螺丝均匀紧固（力矩参考手册，通常为 1.5~2N・m）。
    4. 重新连接线缆，进行磁极位置校准（见下文 “参数调谐”）。

情况 2：编码器电路故障

• 若检测到编码器内部电压异常（如 5V 供电端对地短路），需返厂维修或更换同型号编码器模块。

4. 驱动器参数调谐

• 重置编码器参数：
  通过 TwinCAT 软件或驱动器操作面板，确认以下参数与编码器匹配：
  • P2-31：编码器类型（设为 “Endat 2.2”）
  • P2-32：分辨率（如 24 位绝对值编码器设为 16777216）
  • P2-33：信号方向（与电机转向一致）
• 磁极位置校准（关键步骤）：
  更换编码器或电机后，需重新校准磁极位置：
  1. 将电机置于自由状态（不带负载），驱动器设为 “手动模式”。
  2. 通过 TwinCAT 逐步增加电机电流（如 10% 额定电流），使转子缓慢转动，观察编码器反馈位置变化。
  3. 当编码器反馈位置稳定在某一值时（如 0°），记录该值并写入驱动器参数（如 P2-28 磁极偏移量）。
  4. 保存参数并重启驱动器，进行空载试运行，确认位置反馈与实际一致。

5. 固件升级与系统测试

• 升级驱动器固件：
  登录倍福官网下载最新驱动器固件，通过 TwinCAT 或 USB 接口升级，解决旧版本对 Endat 2.2 协议的兼容性问题。
• 空载与带载测试：
  • 空载运行电机，监测编码器反馈的转速、位置是否平稳，无跳变或滞后。
  • 连接负载后，测试电机在不同转速下的响应精度，检查驱动器是否仍报编码器故障。

三、注意事项与专业建议

1. 非专业操作风险：
   • 绝对值编码器（如 Endat 2.2）内部存储位置数据，随意拆解或更换可能导致数据丢失，需专业设备（如编码器调试器）重新写入参数，建议联系倍福官方售后（400-820-5836）处理。
   • 若电机仍在保修期内，自行拆解编码器可能失去保修资格。
2. 预防措施：
   • 定期维护：每半年检查编码器线缆连接，清理电机端盖通风口粉尘，避免污染侵入编码器。
   • 安装规范：使用弹性联轴器减少电机轴冲击，编码器固定螺丝涂抹防松胶（如乐泰 243）。
   • 抗干扰设计：编码器线选用双绞屏蔽电缆，终端电阻按协议要求匹配（如 Endat 2.2 需 100Ω 终端电阻）。
3. 倍福官方支持资源：
   • 技术文档：在倍福官网搜索 “AM3024 编码器手册”，获取安装尺寸和电气接口定义。
   • 在线诊断工具：通过 TwinCAT Scope 软件实时监控编码器信号波形，分析是否存在干扰或畸变。

四、典型故障处理案例

• 案例 1：报警代码 F0201（通信错误）
  • 排查：检测发现编码器线缆屏蔽层断裂，导致信号受动力线干扰。
  • 处理：更换整根编码器线，重新接地，故障消除。
• 案例 2：报警代码 F0210（相位错误）
  • 排查：更换电机后未校准磁极位置，驱动器读取的编码器位置与实际转子位置偏差超过 ±10°。
  • 处理：通过 TwinCAT 执行磁极校准，写入正确偏移量，报警解除。
