一、启动报警的典型类型与排查逻辑

1. 驱动器显示报警代码（关键步骤：先读码，再定位）

2. 常见报警代码与处理方案

① 报警 414（DSC 报警：数字伺服系统异常）

• 编码器信号异常（断线、干扰、损坏）；
• 驱动器参数设置错误（如电机代码、编码器类型不匹配）；
• 电机动力线缺相或短路。
  排查与维修：
• 编码器检查：
  • 用万用表测量编码器电源线（DC5V/24V）是否正常，若无电压，检查驱动器输出或线缆通断；
  • 用示波器观测编码器 A/B/Z 相脉冲，若波形失真或丢失脉冲，需更换编码器或修复接线（编码器线需使用屏蔽双绞电缆，且与动力线隔离）。
• 参数匹配：

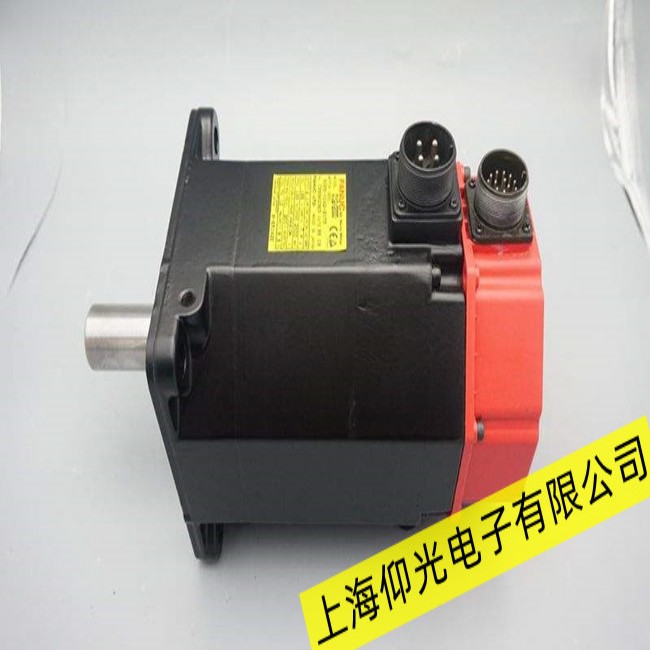

  • 确认驱动器参数 No.0001（电机代码）是否与电机铭牌一致（A06B-0085-B103 对应电机代码需查阅手册，通常为特定数值如 “2001”）；
  • 检查 No.0020（编码器类型）是否设为 “0”（绝对式）或 “1”（增量式，依电机实际类型而定）。
• 动力线排查：
  • 测量 U/V/W 三相绕组直流电阻（应平衡，偏差＜2%），对地绝缘电阻＞5MΩ，若异常需检修绕组或更换电机。

② 报警 430（过热报警）

• 电机散热不良（风扇停转、散热孔堵塞）；
• 环境温度过高（超过 40℃）或长时间满负荷运行；
• 驱动器内部温度传感器故障。
  排查与维修：
• 物理散热检查：
  • 手动转动电机风扇，确认是否卡死或损坏，更换故障风扇；
  • 清理电机外壳散热孔灰尘，确保通风顺畅；
  • 若环境温度过高，加装机柜空调或强制散热风扇。
• 负载与运行时间：
  • 通过驱动器监控功能查看实时负载率，若持续＞80%，需降低负载或优化工艺（如减少切削量）；
  • 检查电机运行周期是否过于频繁，导致未充分冷却。

③ 报警 431（过载报警）

• 机械负载过大（卡阻、传动部件磨损）；
• 伺服参数设置不当（如增益过高导致系统振荡）；
• 电机动力线接触不良或相序接反。
  排查与维修：
• 机械负载排查：
  • 手动盘动电机轴，检查是否有卡阻（如导轨生锈、丝杠磨损），修复或更换机械部件；
  • 检查联轴器是否松动、齿轮箱润滑是否充足，确保传动系统顺畅。
• 参数调整：
  • 降低位置环增益（参数 No.1825）或速度环积分时间常数（No.1620），减少系统响应过激；
  • 启用驱动器 “自动过载抑制功能”（如参数 No.2005 设为 1），缓解瞬间过载冲击。
• 动力线相序：
  • 确认 U/V/W 接线相序正确（可尝试调换两相，观察报警是否消失），避免因相序错误导致电机反转过载。

④ 报警 446（伺服电机过热）

• 电机内部温度传感器故障；
• 温度传感器接线断路或接触不良。
  排查与维修：
• 检查电机温度传感器线（通常为单独 2 芯线）是否脱落、破损，重新焊接或更换线缆；
• 若传感器损坏，需拆开电机更换内置温度传感器（需专业人员操作，避免破坏编码器原点）。

⑤ 报警 460（编码器过热）

• 编码器散热不良；
• 编码器内部元件老化或受潮。
  排查与维修：
• 检查编码器外壳是否被灰尘覆盖，清洁后观察温度是否下降；
• 若编码器温度异常（正常运行＜60℃），需更换编码器或检查其供电电压是否稳定（如 DC5V 波动＞±5% 需修复驱动器电源）。

二、无报警代码的启动异常（隐性故障）

1. 电源输入异常

• 测量输入电压：使用万用表检测三相 AC200V/220V 电源是否缺相、电压波动过大（允许范围 ±10%）；
• 电源接线：检查驱动器输入端子（R/S/T）和电机动力线端子（U/V/W）是否松动、氧化，重新紧固或更换端子。

2. 机械抱死或安装问题

• 启动时若电机有 “嗡嗡” 声但不转动，可能是机械负载卡死（如机床导轨锁紧未释放），需手动解除卡阻并检查负载设备；
• 确认电机安装是否同轴（如联轴器偏心导致启动时阻力骤增），使用百分表校准同轴度（误差＜0.05mm）。

3. 驱动器硬件故障

• 主电路元件损坏：如熔断器熔断、IGBT 模块击穿，导致启动时跳闸或无输出，需用万用表检测模块三相输出电阻是否平衡，更换损坏元件；
• 电容老化：驱动器电源板电解电容鼓包或漏液，导致启动时电压不稳，需整体更换电源板或电容。

4. 参数初始化失败

• 若驱动器因断电或误操作导致参数丢失，启动时可能进入保护模式，需通过伺服调整软件（如 PANATERM）执行参数初始化，并重新设定电机代码、编码器类型等基础参数。

三、专业维修核心操作要点

1. 编码器原点校准（关键！）

• 发那科绝对式编码器更换或拆解后需重新设定原点，步骤如下：
  1. 将电机轴转动至机械原点位置（如丝杠零点）；
  2. 使用 PANATERM 软件进入 “编码器调整” 模式，执行 “原点复归” 操作，将当前位置写入编码器内存；
  3. 试运行电机，确认原点位置准确（如通过数控系统回零验证）。

2. 电机绕组修复工艺

• 若检测到绕组匝间短路或接地故障，需按以下流程修复：
  1. 拆除旧绕组（记录匝数、线径、跨距等参数）；
  2. 清理定子槽，进行绝缘处理（如涂覆环氧树脂）；
  3. 按原参数绕制新绕组，焊接引线并测试绝缘电阻；
  4. 浸漆烘干（120℃恒温 2 小时），确保绕组稳定性。

3. 驱动器固件升级（针对老版本故障）

• 若报警因驱动器固件 bug 引起（如特定版本存在编码器兼容性问题），需通过发那科官方渠道获取固件升级文件，使用专用软件（如 iHMI）进行升级（操作前需备份原有参数）。

四、预防措施与维护建议

1. 定期预防性保养
   • 每半年检查电机接线端子紧固度，每年更换轴承润滑脂（使用锂基润滑脂，填充量为轴承室容积的 1/3-1/2）；
   • 清洁驱动器散热风扇滤网，避免灰尘堆积导致过热。
2. 抗干扰优化
   • 编码器线与动力线间距＞30cm，采用金属线槽隔离；
   • 驱动器和电机可靠接地（接地电阻＜10Ω），减少电磁干扰影响。
3. 参数备份与记录
   • 调试完成后导出驱动器参数至 U 盘，并记录电机安装原点位置、增益参数等关键信息，以便快速恢复。

注意事项

• 维修前务必切断电源并等待驱动器电容放电（约 10 分钟），避免触电；
• 非专业人员勿拆解驱动器主板或电机编码器，以免造成二次损坏；
• 若报警反复出现或涉及复杂硬件故障（如芯片级损坏），建议联系发那科官方售后或授权维修商，提供报警代码和检测数据以精准修复。
