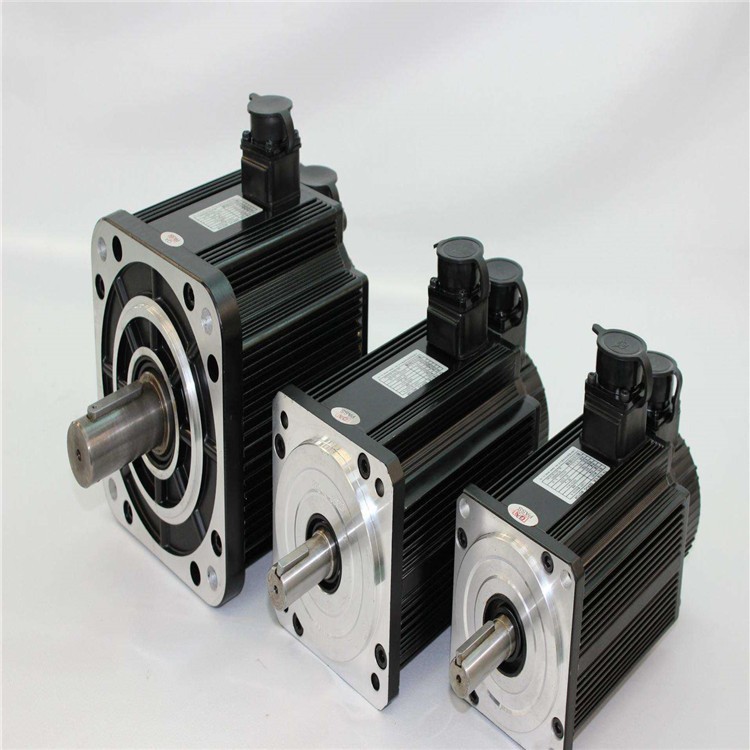

一、故障判断与准备工作

1. 确认编码器磨损的典型表现

• 信号异常：
  • 控制器报 “编码器错误”“位置偏差超差” 等报警。
  • 电机运行时转速波动大，或停止时位置偏移明显。
• 机械磨损特征：
  • 编码器联轴器处有金属碎屑、异响或振动加剧。
  • 手动转动电机轴，感觉编码器齿轮啮合不畅或有卡顿。
• 检测工具：
  • 万用表、示波器（用于检测编码器信号波形）。
  • 专用拆卸工具（如拉马、内六角扳手）、清洁用品（无水酒精、棉签）。

2. 安全断电与拆机

• 切断电机及控制器电源，等待电容放电完毕（至少 10 分钟）。
• 拆卸电机与负载的联轴器，移除编码器端盖或防护罩，暴露编码器组件。

二、编码器组件拆卸与检查

1. 拆卸编码器

• 步骤：
  1. 标记编码器安装位置（如相位标记、固定螺丝位置），便于复位。
  2. 断开编码器连接线束（注意插头方向，避免损坏针脚）。
  3. 使用拉马小心拆卸编码器轴套（避免暴力拆卸导致轴或编码器损坏）。
• 注意事项：
  • 若编码器通过齿轮与电机轴连接，需记录齿轮啮合位置。
  • 部分编码器带有锁止装置（如定位销），需先松开锁止再拆卸。

2. 磨损情况检查

• 外观检查：
  • 观察编码器码盘（玻璃 / 金属盘）是否有划痕、裂纹或污渍。
  • 检查读数头（光电传感器）是否积尘、受潮或偏移。
  • 查看联轴器、齿轮啮合部位是否有磨损痕迹（如齿面剥落、间隙过大）。
• 信号测试：
  • 用示波器检测编码器输出信号（如 A/B/Z 相脉冲）：
    • 正常信号应为稳定的方波，幅值符合手册标准（如 5V 或 24V）。
    • 磨损严重时，波形可能出现畸变、缺失脉冲或幅值下降。
  • 对比电机转动一圈的脉冲数是否与编码器分辨率一致（参考 RX330CR1100 手册参数）。

三、维修方案与操作步骤

1. 轻度磨损：清洁与调整

• 适用场景：
  • 编码器码盘轻微灰尘、油污，或安装位置偏移导致信号不稳定。
• 操作步骤：
  1. 清洁码盘与读数头：
     • 用无水酒精和无尘棉签轻轻擦拭码盘表面，去除污渍（避免用力刮擦）。
     • 清洁读数头的透镜和传感器表面，确保透光性良好。
  2. 调整安装位置：
     • 根据拆卸前的标记，重新对准编码器相位，拧紧固定螺丝（力矩参考手册）。
     • 检查联轴器或齿轮啮合间隙，调整至标准值（通常为 0.05~0.1mm）。
  3. 信号复检：
     • 手动转动电机轴，用示波器观察信号波形是否平滑、无杂波。

2. 中度磨损：更换关键部件

• 适用场景：
  • 联轴器磨损断裂、齿轮齿面磨损超限、码盘轻微裂纹。
• 操作步骤：
  1. 更换联轴器 / 齿轮：
     • 拆卸旧联轴器，安装同型号新部件（注意轴径匹配）。
     • 若为齿轮传动，需检查齿轮箱内部磨损情况，必要时更换齿轮组。
  2. 修复码盘：
     • 若码盘仅有轻微划痕，可使用专用抛光剂（如氧化铈）轻轻打磨（仅限金属码盘，玻璃码盘需谨慎）。
     • 严重划痕或裂纹需更换同规格码盘（需专业设备重新校准）。

3. 重度磨损：整体更换编码器

• 适用场景：
  • 读数头损坏、码盘碎裂、信号完全丢失或无法修复。
• 操作步骤：
  1. 选购适配编码器：
     • 确认原编码器型号（通常标在外壳上，如 “Parker 5000 Series”）、分辨率（如 2000PPR）、信号类型（如差分 TTL、HTL）。
     • 优先选择原厂配件或经过认证的替代型号，确保电气参数和机械接口一致。
  2. 安装新编码器：
     • 按拆卸相反顺序安装新编码器，对准相位标记并固定。
     • 连接线束时，确保插头牢固，避免极性接反（参考接线图，如 A+/A-、B+/B- 等）。
  3. 零点校准（关键步骤）：
     • 部分伺服电机需重新校准编码器零点，步骤如下：
       • 手动将电机轴转动至机械零点位置（如标记点）。
       • 通过控制器软件（如派克 DriveWare）进入编码器校准模式，执行零点写入操作。
       • 保存设置并试运行，检查位置反馈是否与实际一致。

四、修复后测试与调试

1. 电气测试

• 信号验证：
  • 运行电机低速转动，用示波器观察 A/B 相脉冲是否稳定、相位差 90°，Z 相（零位）脉冲是否准确。
  • 测量编码器供电电压是否正常（如 5V±5% 或 24V±10%）。
• 报警清除：
  • 接通控制器电源，清除历史报警，重新上电测试是否再次报编码器故障。

2. 机械试运行

• 空载测试：
  • 电机空载运行 10~15 分钟，观察转速是否平稳，联轴器处是否有异常振动或噪音。
• 负载测试：
  • 连接负载，执行点动、正反转、定位等动作，检查位置精度和响应速度。
  • 模拟正常工况运行 1 小时，监测编码器温度（不应超过 60℃）和信号稳定性。

3. 参数优化（如有必要）

• 若出现位置波动或超调，调整控制器参数：
  • 增大位置环增益（Kp）提高响应速度，但需避免振荡。
  • 调整速度环积分时间（Ti）减少稳态误差，确保运行平滑。

五、注意事项与预防措施

1. 防静电操作：
   • 维修时佩戴防静电手环，避免静电损坏编码器内部电子元件。
2. 禁止敲击：
   • 编码器组件精密，拆卸时禁止用锤子直接敲击，以免码盘或轴承受损。
3. 定期维护：
   • 每半年检查编码器联轴器紧固性，每年清洁编码器外壳散热孔，防止灰尘堆积。
   • 对于高粉尘环境，可加装编码器防护罩或使用密封型编码器。
4. 数据备份：
   • 更换编码器前，备份控制器中的编码器参数（如分辨率、零点偏移值），以便快速调试。

六、专业维修建议

• 若缺乏编码器校准经验或设备，建议联系派克官方售后或授权维修中心，避免因自行校准不当导致电机失控。
• 对于已停产的编码器型号，可咨询第三方维修机构是否提供芯片级维修或兼容替代方案。
