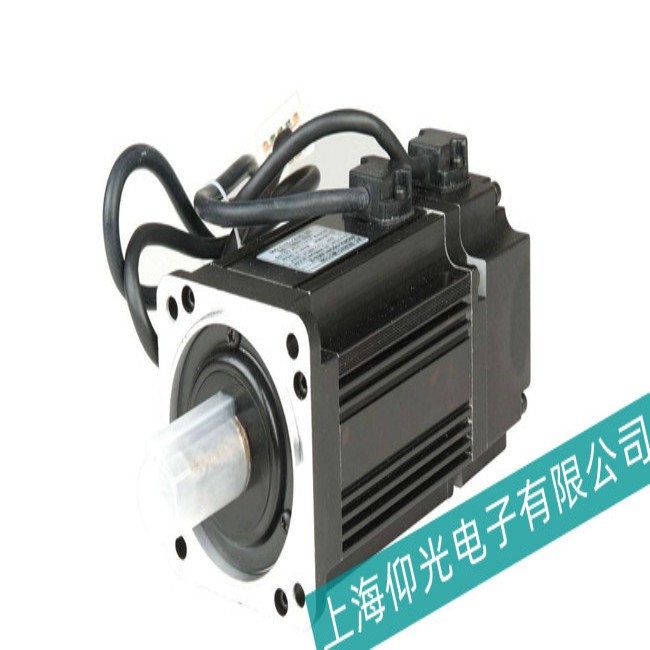

鲍米勒伺服电机 GNA 160 SN 磁铁爆钢故障维修指南

故障现象

"磁铁爆钢"通常指伺服电机永磁体(磁钢)碎裂或脱落，可能导致以下症状：

• 电机运行异常振动或噪音

• 转矩输出不稳定

• 编码器反馈异常

• 电机过热

• 驱动器报过流或位置误差故障

维修步骤

1. 安全准备

• 断开电源并确认完全放电

• 准备干净无尘的工作环境

• 准备必要的工具(专用拉马、扭矩扳手等)

2. 电机拆卸

• 拆除电机连接器和编码器

• 标记所有拆卸部件的位置和方向

• 小心分离定子和转子组件

3. 磁钢检查与清理

• 检查所有磁钢碎裂情况

• 彻底清理转子上的碎磁片和胶水残留

• 检查转子铁芯是否有损伤

4. 磁钢更换

• 使用原厂或同等规格的磁钢

• 按正确极性排列新磁钢(使用指南针或高斯计确认)

• 使用高温环氧树脂胶固定(通常需120-150℃固化)

• 确保磁钢与转子表面完全贴合无间隙

5. 动平衡校正

• 更换磁钢后必须重新做动平衡

• 使用专业平衡机进行调整

• 平衡等级应达到ISO 1940-1 G2.5或更高

6. 重新组装

• 小心安装轴承(建议更换新轴承)

• 确保所有部件按原位置组装

• 按规定扭矩紧固螺栓

7. 测试验证

• 测量绕组绝缘电阻

• 空载运行测试振动和噪音

• 负载测试转矩输出稳定性

• 编码器反馈精度检查

注意事项

• 磁钢具有强磁性，操作时注意安全

• 维修过程需保持高度清洁

• 如无专业设备和经验，建议返厂维修

• 维修后可能影响电机IP等级，需评估使用环境
