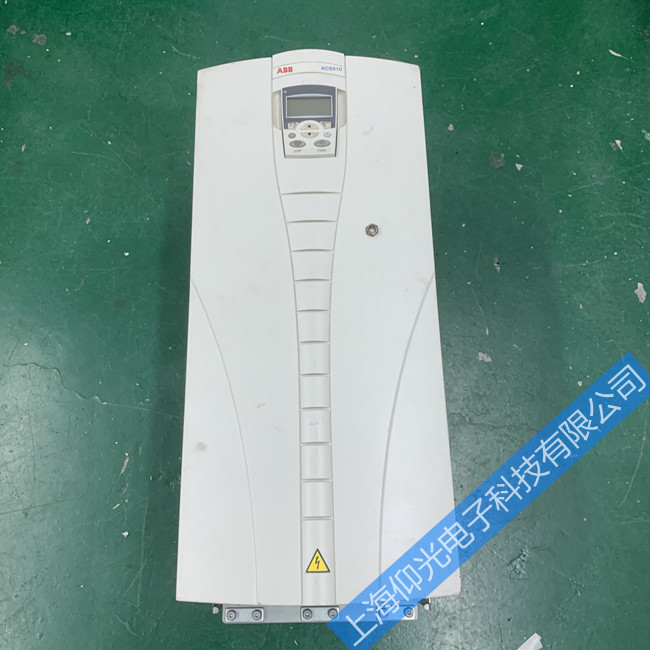

ABB变频器报故障2310维修处理方法

1.突然的负载变化或堵转

[1]检查负载、电机电流和系统的机械部分。

2.闭合输出接触器

[1]如果使用了输出接触器，则应先停止变频器的调制，再断开接触器。

注意：SCALAR模式下无此限制。



3.电机连接错误（星角连接）

[1]检查电机铭牌上的电机电压与连接方式，并与99组参数相比较。

4.过短的斜坡时间，以至于过流控制器没有足够的控制时间

[1]检查负载并增加斜坡时间。

5.电机的速度或转矩振荡

[1]由速度给定引起：检查速度给定值是否振荡。

[2]由转矩给定引起：检查转矩给定是否振荡。

[3]由速度响应的过补偿引起：检查速度调节器的参数设定。（在某些情况下，自整定不一定能带来令人满意的结果。）

[4]由过高的反馈滤波时间引起。

[5]由错误的脉冲编码器值引起：检查脉冲编码器的波形并且检查脉冲数。

[6]由电机模型引起：从电机铭牌获得正确的电机数据并且对照99组参数。



6.输出短路：损坏的电机电缆或电机

[1]检查电机和电机电缆的绝缘。

[2]分断电机电缆与变频器的连接，在标量模式下运行变频器，如果变频器不跳闸，则说明变频器是好的。



7.接地电网中的输出接地故障

[1]检查并用高阻表或绝缘表测量电机和电机电缆。

8.错误的电机和传动选型

[1]检查电机额定电流值是否位于。[注意DTC模式下1/6~2；标量模式下0~2]。

[2]检查输出电流、转矩和极限字。



9.功率因数校正电容器和浪涌吸收器

[1]确认电机电缆上没有功率因数校正电容器和浪涌吸收器。

10.脉冲编码器连接

[1]检查脉冲编码器、脉冲编码器接线（包括相序）和xTAC模块。

11.不正确的电机数据

[1]根据电机铭牌检查并校正电机数据。

12.不正确的逆变器类型

[1]比较传动的铭牌与软件参数。

13.RMIO板与RINT/AINT及AGDR板之间无通讯

[1]检查并更换光纤。

[2]检查扁平电缆。



14.标量控制模式下的过流

[1]检查并更换电流互感器。

[2]检查输出电流、转矩和极限字。

15.内部故障

[1]检查并更换电流传感器。

[2]更换xINT板。

[3]确认扁平电缆是否正确连接。

[4]更换INTs板和xPBU板之间的所有光纤。（并行连接的情况下）



16、ACS800的变频器报2310

[1]是过流故障，检查电机电缆是否破损，电机是否不转，2310和变频器的关系不大，基本肯定是电机和电缆的问题。
