FANUC伺服放大器主电源维修

故障现象

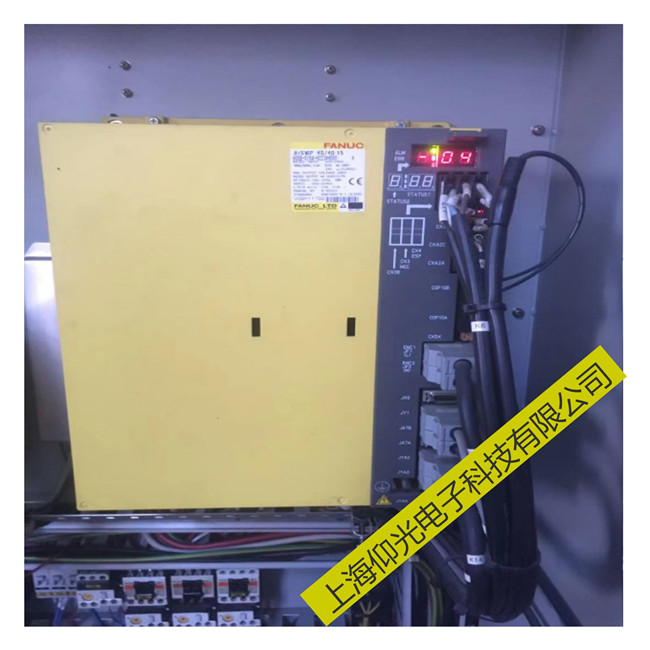

一台FANUC数控系统的加工中心开机后，同时出现607、613 X Y Z轴报警信息，β SVPM3-15i/A一体型伺服放大器(A06B-6134-H303#A)的数码管STATUS1显示故障代码为4（查报警代码为主电源缺相）





发那科fanuc伺服放大器维修-检测维修


1.输入3相220VAC电源电压缺相

2.伺服放大器损坏。经过检查，输入电源没问题，那就是伺服放大器损坏了。



拆开放大器外壳，在输入3相220VAC电源的端子台旁边，一眼就看到几排黄黑黄黑的贴片电阻。这些电阻应该以前维修更换过，后来经过长期的受热又发黄发黑了。经过分析，这几排电阻就是3相220VAC电源缺相检测电路的电阻。每相接有6个串联的2.4k贴片电阻，然后连接到主控板，与一些二极管、电阻、电容和光耦组成缺相检测电路，最后由光耦把缺相信号输出到一个FANUC专用芯片。在线测量这些2.4k电阻，测得R相连接的其中两个电阻开路，因其他电阻也都发黄发黑，更换全部2.4k电阻。检测缺相检测电路的其它元件，都正常。将放大器装回机器试机，一切OK。
