发布者：变频器维修部    来源：上海仰光电子工程部     发布时间：2021-7-9

  AB变频器维修常见故障:上电无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、模块损坏、有输出但无力等故障。

  AB变频器常见报警代码维修方法：
F12 硬件过电流 变频器输出电流已超出硬件电流限制值F13 接地故障 检测到变频器至少有一个输出端对大地短路F33 自动重启动次数 在A092所设定的尝试次数内，变频器不能成功地清除故障并恢复运行。F38 U相接地 检测到在变频器与电动机之间有一相发生对地故障F39 V相接地 同F38F40 W相接地 同F38F41 UV两相短路 检测到两个输出端之间过电流F42 UW两相短路 同F41F43 VW两相短路 同F41F48 参数缺省值 变频器收到命令将缺省值写入到EEPROMF64 变频器过载 负载情况超过“150%变频器额定值持续1分钟或200%变频器额定值持续3秒钟”的限制。F70 电源单元 在变频器电源部分检测到故障F81 通信中断 RS485(DSI)口停止通信F100 参数校验 仪表板上读到的校验值与计算值不匹配F122 I/O端子排故障 在变频器的控制与I/O部分检测到故障

（1)故障P.OFF

变频器上电显示P.OFF延时1~2s后显示0，表示变频器处于待机状态。在应用中若出现变频器上电后一直显示P.OFF而不跳0现象，主要原因有输入电压过低、输入电源缺相及变频器电压检测电路故障，处理时应先测量电源三相输入电压，R、S、T端子正常电压为三相380V，如果输入电压低于320V或输入电源缺相，则应排除外部电源故障。

如果输入电源正常可判断为变频器内部电压检测电路或缺相保护故障，对于G1/P1系列90kW及以上机型变频器，故障原因主要为内部缺相检测电路异常，缺相检测电路由两个单相380V/18.5V变压器及整流电路构成，故障原因大多为检测变压器故障，处理时可测量变压器的输出电压是否正常。

(2)故障ER08

变频器出现ER08故障代码表示变频器处于欠压故障状态。主要原因有输入电源过低或缺相、变频器内部电压检测电路异常、变频器主电路异常。通用变频器电压输入范围在320V~460V，在实际应用中变频器满载运行时,当输入电压低于340V时可能会出现欠压保护，这时应电网输入电压或变频器降额使用;若输入电压正常,变频器在运行中出现ER08故障，则可判断为变频器内部故障。当主回路中KS器跳开，使限流电阻在变频器运行时串联到主回路中，这时若变频器带负载运行便会出现ER08故障，这时可排除是否为器损坏或器控制电路异常;若变频器主回路正常，出现ER08的原因大多为电压检测电路故障，一般变频器的电压检测电路为开关电源的一组输出，经过取样、比较电路后给CPU处理器，当过设定值时，CPU根据比较输出故障，IGBT，同时显示故障代码。

(3)故障ER02/ER05

故障代码ER02/ER05表示变频器在减速中出现过流或过压故障，主要原因为减速时间过短、负载回馈能量过大未能及时被释放。若电机驱动惯性较大的负载时，当变频器(即电机的同步转速)下降时电机的实际转速可能大于同步转速，这时电机处于发电状态，此部分能量将通过变频器的逆变电路返回到直流回路，从而使变频器出现过压或过流保护。现场处理时在不影响生产工艺的情况下可变频器的减速时间，若负载惯性较大，又要求在一定时间内停机时，则要加装外部制动电阻和制动单元，G2/P2系列变频器22kW以下的机型均内置制动单元,只需加外部制动电阻即可，电阻选配可根据产品说明中选用，对于功率22kW以上的机型则要求外加制动单元和制动电阻。

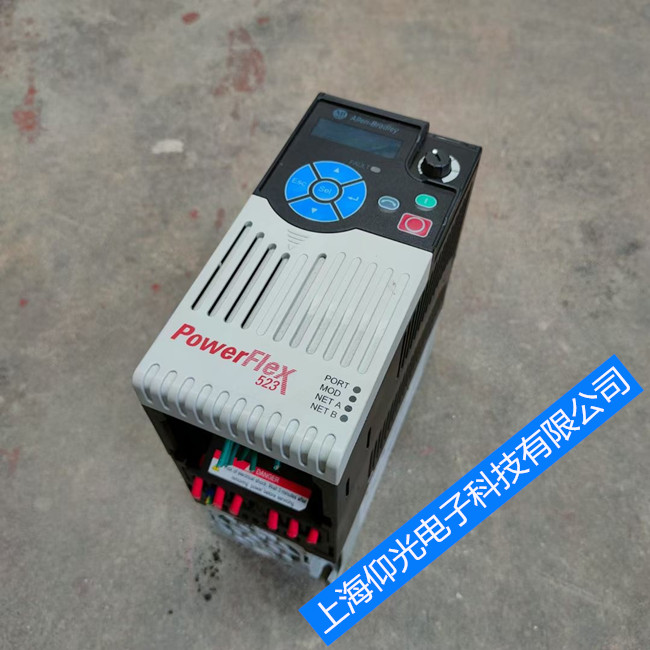

  AB变频器维修，型号有PowerFlex4/40、PowerFlex70、PowerFlex400、PowerFlex700、AB1336等 维修

1394C-AM04   1394C-AM03 1394C-AM50-IH  1394C-CONN-KEY 1394C-SJT10-D  1394C-SJT05-A 1394C-AM50
1394C-AM04 1394-AM03 1394C-SJT05-L-RL 1394C-SJT10-L-RL 1394C-SJT05-D 1394C-SJT05-L 1394C-AM75
1394C-SJT10-A 1394C-SJT05-T 1394C-SJT05-C 1394C-SJT22-A 1394C-SJT22-D 1394C-SJT05-C-RL 1394C-AM07 1394-AM04 1394-AM07 1394-AM50 1394-AM50-IH 1394-AM751394-AMO7 1394C-AM75-IH 1394-CCFK 1394C-SJT10-T-RL 1394C-SJT22-C-RL 1394-DCLM 1394-DIM 1394-GE15
