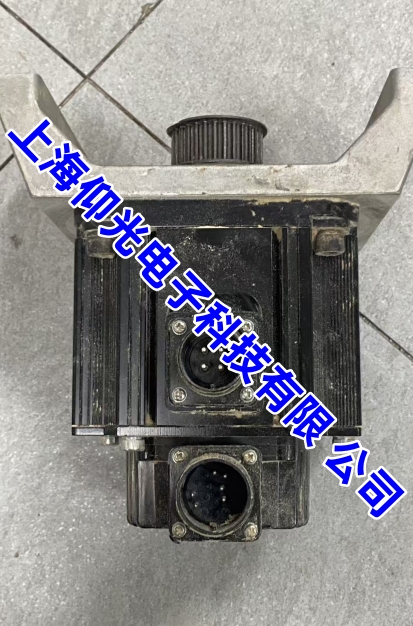

富士 GYG102C5-RG2 编码器报警完整维修方案

一、电机基础参数

二、报警代码对应故障含义

1. EC 编码器通信异常（最高频）
   驱动器收不到编码器串行信号，多为断线、插头虚接、屏蔽干扰。
2. Et1 编码器异常 1
   一转内位置检测、Z 相原点信号故障；光栅、内部解码芯片损坏居多。
3. Et2 编码器异常 2
   编码器内部存储数据读取失败，编码器主板固件 / 存储芯片损坏。

三、分步排查维修（由简到难，全程断电操作）

第一步：线缆与插头排查（70% 故障在此）

1. 外观检查
   编码器屏蔽线有无挤压、磨损、折弯断裂；两端航空插头有无进水、油污、插针弯曲 / 缩针 / 氧化发黑。
2. 通断测量（万用表电阻档）
   串行编码器 4 芯主线：+5V、GND、DATA+、DATA-，分段测：

• 任意芯线不通 = 断线，更换整根富士原装屏蔽编码器线；
• 芯线之间短路、芯线对屏蔽网短路 = 线缆击穿报废；
• 插头内部针座氧化：无水酒精擦拭，氧化严重直接换插头总成。

1. 供电电压实测
   拔下电机端插头，上电测驱动器编码器输出：标准DC5V±0.25V，电压偏低查驱动器电源回路、端子虚压。
2. 抗干扰优化
   线缆远离动力 U/V/W 线、接触器、变频器；线缆两端屏蔽层 360° 可靠接地；线缆靠近驱动器端加装铁氧体磁环。

第二步：机械安装与负载检查

1. 编码器后端固定螺丝是否松动，松动会导致编码器转子不同心、光栅刮擦；
2. 手动盘电机轴，有无卡顿、异响（轴承抱死会拉扯编码器转轴，撕裂内部光栅）；
3. 联轴器间隙过大、负载卡死：解除负载单独空载测试电机，排除机械拖拽故障。

第三步：区分驱动器 / 电机编码器本体故障（互换测试）

1. 同型号互换编码器线、互换电机：

• 换电机后报警消失 → 原电机内部编码器损坏；
• 换驱动器后报警消失 → 驱动器编码器通讯端口芯片烧毁；

1. 无备用件：拆开电机后端编码器外壳检测。

第四步：编码器本体拆解维修（电机端硬件故障）

1）拆解要点

2）内部常见损坏点

• 柔性排线断裂：电机长期震动弯折，排线铜箔断裂，可飞线修复或更换原装排线；
• 光栅盘划伤 / 碎裂：撞击、轴承磨损碎屑刮伤光栅，无法修复，需更换编码器光栅组件；
• 解码 PCB 板故障：
  • 5V 稳压芯片烧毁、通讯驱动 IC 击穿（Et2/EC）；
  • 光敏接收管老化、偏移（Et1，位置计数乱跳）；
• 内置备用电池（ABS 模式）：电池亏电会丢绝对零位，INC 增量模式不受电池影响；长期用增量控制可忽略电池，用绝对值则更换 CR2032 纽扣电池。

3）维修选择

1. 小故障（排线、电池、稳压小件）：板级维修，成本低；
2. 光栅碎裂、PCB 大面积烧蚀：直接更换GYG102C5-RG2 原装编码器总成；
3. 无配件时可置换二手完好编码器，或整电机翻新。

第五步：维修后调试校准

1. 装配复位：编码器对位刻度对齐，均匀锁紧固定螺丝，保证同轴无偏移；
2. 接线复原，屏蔽接地到位；
3. 驱动器恢复出厂参数，重新匹配电机型号（参数码对应 GYG102C5-RG2）；
4. 空载点动测试：低速正反转，无报警、无抖动、定位准确；
5. 带负载满速运行 30 分钟，监测无复发报警。

四、快速故障判定速查表

五、预防长期复发措施

1. 编码器线缆预留足够弯曲余量，禁止硬拉、直角死折固定；
2. 高震动设备加装线缆固定卡扣，减少排线疲劳断裂；
3. 环境潮湿粉尘场合，定期检查插头密封、清理油污；
4. 停机检修时禁止暴力敲击电机后端编码器部位。
