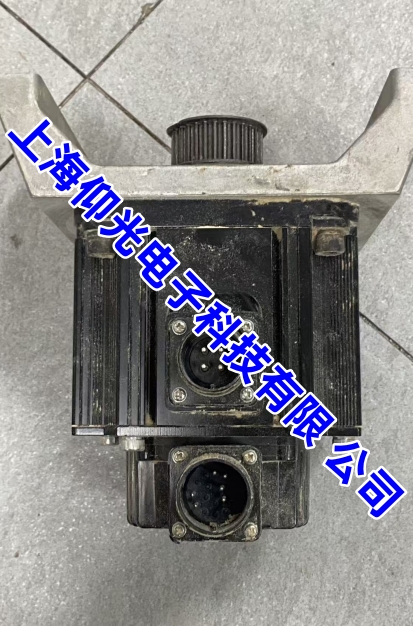

富士 GYG102C5-RG2（1kW）伺服电机运转异常全套维修方案

一、基础参数

二、分现象故障排查维修

1、电机不转、指令下发无动作

现象

1. 线路检查
   • 动力线 U/V/W：测三相直流电阻，正常三相阻值均衡，差值＜3%；某相无穷大为断线，阻值偏小为匝间短路。
   • 编码器插头：针脚弯针、退针、氧化是高发问题，拔插清洁，屏蔽层可靠接地。
   • 刹车线：带抱闸机型，确认驱动器 24V 刹车释放电压正常，刹车线圈不通电会锁死轴。
2. 参数核对
   控制模式（位置 / 速度 / 力矩）匹配；使能信号、脉冲方向接线定义无误；电子齿轮比未设极端数值。
3. 机械盘轴测试
   断电松开刹车，手动转轴，完全转不动 = 负载卡死 / 联轴器咬死 / 丝杠堵死；转动沉重 = 负载阻力超标。
4. 本体故障
   定子绕组击穿、编码器主板损坏、转子磁钢脱落抱死。

2、运行抖动、震动大、转速飘移

现象

1. 电气参数优先调
   • 降低速度环 P、位置环 P 增益；开启驱动器抑振 / 共振过滤；执行自动惯量辨识。
   • 脉冲干扰：编码器线、动力线分开走线，长线必须双绞屏蔽，接地单点接地。
2. 机械同心校正
   电机轴与负载同轴度偏差超 0.03mm 必抖；联轴器缓冲胶垫开裂、键槽旷量、底座螺丝松动全部紧固更换。
3. 编码器故障（高频）
   码盘沾油污、灰尘、划伤；编码器电路板虚焊。清洗码盘无效直接更换同型号 20 位绝对值编码器。
4. 轴承轻微磨损
   空转手感有间隙、左右晃轴，更换精密高速轴承。

3、异响、杂音大

1. 电磁嗡嗡声
   三相电压不平衡、绕组轻微匝间短路、电流环参数失调；测三相空载电流，电流不对称即为绕组问题。
2. 沙沙摩擦声
   轴承缺脂、滚珠磨损；拆开两端盖，清除旧油脂，加注富士伺服高温润滑脂。
3. 咔咔撞击声
   转子磁钢崩裂、脱胶；转子偏心扫膛；联轴器间隙撞击。磁钢脱落属于重度维修，需要重新粘磁钢、动平衡校正。

4、发热严重、频繁报过载 / 过热

1. 外部诱因：负载超重、机械卡滞阻力大、加减速时间太短；延长加减速、检修传动阻力。
2. 散热：电机外壳风道积灰，清理通风；密闭机柜加装散热风扇。
3. 电机本体问题：
   • 绕组绝缘老化，对地漏电；用摇表测绕组对地绝缘，低于 5MΩ 需重新浸漆绝缘。
   • 轴承抱死摩擦生热；转子扫膛摩擦定子升温。
   • 刹车抱闸未完全松开，长期带闸运转急速发烫。

5、定位不准、尺寸偏移、重复精度差

1. 编码器信号衰减、码盘损坏、编码器线缆接触不良；
2. 传动间隙：丝杠背隙、联轴器间隙，开启驱动器间隙补偿参数；
3. 电磁干扰导致脉冲丢步，单独铺设屏蔽信号线；
4. 伺服刚性太低，跟随误差过大，小幅提高位置增益。

三、电机本体拆解维修步骤（深度故障）

1. 安全操作：断电等待 10 分钟放电，佩戴防静电手环；
2. 拆卸顺序：编码器后盖→编码器插头→刹车接线（带闸款）→后端盖→转子抽出→前端盖轴承；
3. 检测项：
   • 定子：三相电阻、对地绝缘、有无烧黑、断线；
   • 转子：磁钢有无开裂、掉片、脱胶，转子轴有无磨损；
   • 轴承：间隙、异响、锈蚀；
   • 编码器：电路板焊点、码盘镜片、读取头；
   • 抱闸组件：摩擦片磨损、线圈通断、衔铁卡滞；
4. 复装要点：
   转子轻推避免磕碰定子；端盖螺丝对角均匀拧紧；编码器对位卡扣卡紧；复装后手动盘轴全程顺滑无刮擦。

四、常见易损配件

1. 整套编码器总成（GYG102C5 专用 20 位绝对值）；
2. 前后高速轴承；
3. 抱闸线圈、刹车摩擦片；
4. 动力线、编码器屏蔽线缆；
5. 转子磁钢（崩钢大修更换）

五、空载 & 负载验收标准

1. 空载 30 分钟：温升≤40K，无抖动异响，驱动器无 ALM 报警；
2. 额定负载 1 小时：定位重复精度 ±0.001mm 内，电流平稳无波动；
3. 刹车功能测试：断电瞬间锁轴，上电完全释放无摩擦拖滞。

六、快速自检简易流程（现场不用拆机）

1 断电手盘电机轴 → 顺畅 = 机械没问题；卡顿卡死 = 修负载

2 测 U/V/W 三相电阻平衡 → 不平衡 = 绕组故障 3 插好编码器，上电读取编码器位置数值 → 数值乱跳 = 编码器坏 4 恢复出厂参数做惯量辨识空载试跑 → 依旧抖动 = 电机硬件问题
