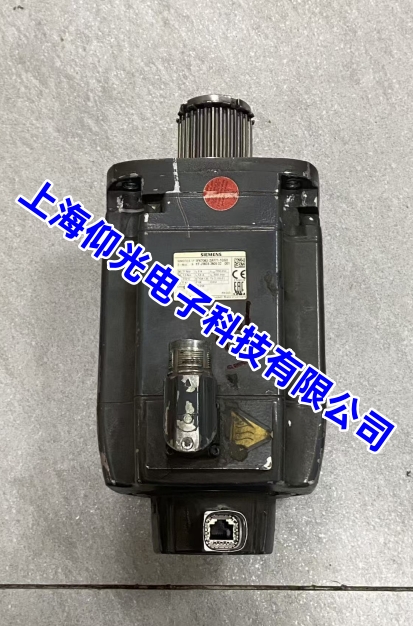

1FK7063-2AF71-1QG0 西门子伺服电机过流故障维修方案

一、常用过流报警代码

• F07800：电机相电流过大
• F07801：驱动器输出过流
• F01202：伺服电机电流超限
• F30021：功率模块过流

二、电机基础参数

三、快速判定故障位置

1. 空载上电一转就过流 → 电机本体 / 动力线短路
2. 带负载运行才过流 → 机械卡死、负载超重
3. 启停瞬间过流 → 参数增益过大、加减速太急
4. 随机跳流过流 → 编码器异常、接线虚接

四、逐点维修排查

1. 外部线路排查（最先查）

1. 断电测U/V/W 三相动力线，有无对地短路、相间短路
2. 检查电机航空插头进水、烧蚀、针脚粘连
3. 动力线屏蔽层单点接地，杜绝干扰杂波引发误过流
4. 驱动器输出端子有无打火、虚接

2. 机械卡死（最高发）

• 手动盘轴：卡顿、异响、转不动直接导致瞬间大电流
• 故障点：轴承抱死、转子扫膛、丝杠卡死、配重失衡
• 处理：脱开联轴器单独试电机，空载正常 = 负载问题

3. 电机本体内部故障（1FK7063 通病）

1. 绕组匝间短路
   三相绕组电阻偏差＞5%、绝缘偏低，通电电流直接飙升过流
   处理：重新绕制绕组、浸漆烘干
2. 永磁磁钢脱落 / 爆裂
   磁场失衡，电流紊乱剧烈跳变，极易炸驱动器
   处理：更换转子磁钢总成
3. 轴承损坏偏心扫膛
   转子蹭定子，运行阻力暴增，持续大电流
   处理：更换前后高速伺服专用轴承，校正同轴度
4. 编码器损坏
   位置反馈错乱，电流环疯狂纠偏直接过流
   现象：低速抖动、啸叫、一运行立马过流
   处理：更换同型号编码器，重新原点校准

4. 驱动器参数问题

1. 电流上限 P0640 设置过大，无保护
2. 速度环、电流环增益过高，震荡过流
3. 加减速时间太短，冲击电流超标
   调试方案

• 加长 P1120 加速、P1121 减速时间
• 降低 P257 速度环增益、P255 电流环增益
• 重新自动识别电机参数优化

5. 电源与驱动侧故障

• 三相 380V 电压偏低、缺相、电压波动大
• 驱动器 IGBT 模块老化损坏，输出电流失控
• 直流母线电压异常，触发硬件过流

五、现场最简维修步骤

1. 脱负载单独运行电机，区分电机 / 负载故障
2. 万用表测三相阻值、兆欧表测绝缘
3. 无异常再下调伺服增益、放缓加减速
4. 依旧过流直接拆解电机：查轴承、磁钢、绕组、编码器
5. 修复后空载试运行 30 分钟，电流稳定在 3.5A 左右为正常

六、常见通病总结

1FK7063 这款小功率伺服过流 90% 原因：

上海仰光电子西门子伺服电机1FK7063-2AF71-1QG0故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
