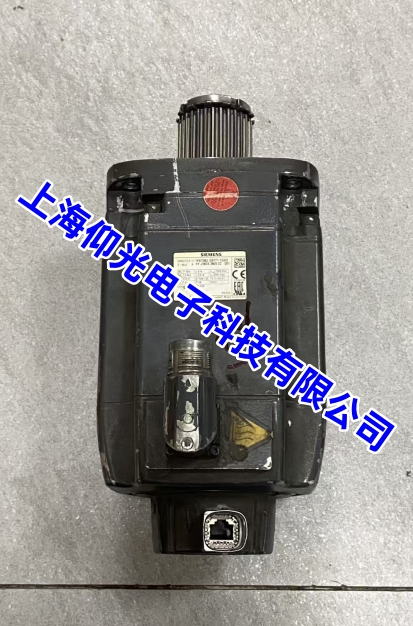

1FK7063-2AF71-1QG0 编码器报警维修方案

一、常见报警代码

• F31115：编码器信号故障
• F31116：编码器电源故障
• F31117：编码器数据错误
• F31118：编码器断线 / 接触不良
• F07450：实际位置偏差过大
• F31100：编码器硬件故障

二、电机编码器基础信息

三、故障快速区分

1. 上电直接报码 → 供电断线、插头进水、编码器硬件损坏
2. 低速运行报警、抖动异响 → 编码器脏污、码盘偏移、读数异常
3. 高速运行跳报警 → 信号干扰、线路屏蔽不良、接线虚接
4. 启停瞬间报错 → 原点丢失、零点偏移、参数匹配错误

四、分步排查维修

1. 线路与插头排查（优先检查）

1. 断电拔插电机后端编码器航空插头，清理氧化层、水渍、油污
2. 检查针脚：无弯曲、退针、烧黑、氧化，锁紧卡扣到位
3. 测量编码器线缆：
   • 5V 供电通断正常，无断路短路
   • A/B/Z 相信号线无断线、线芯无破皮
4. 屏蔽层单端接地，远离动力线，避免强电干扰

2. 供电电压检测

• 电压低于 4.5V：驱动板编码器供电回路损坏
• 电压高于 5.2V：稳压电路异常，极易烧坏编码器

3. 外部干扰处理

• 编码器线与动力线分开走线，禁止同管铺设
• 加装磁环滤波，缩短过长线缆
• 设备接地牢固，消除杂波干扰引发的误报警

4. 电机内部编码器本体故障（高发通病）

1. 进水受潮

   后端密封失效，水汽进入侵蚀电路板，信号错乱报警

   处理：拆开后端盖烘干，做密封防水，严重直接更换编码器
2. 码盘偏移 / 碎裂

   撞击、轴承松动导致转子偏心，刮擦码盘，读数失效

   处理：校正转子同轴度，更换损坏码盘总成
3. 编码器芯片老化、晶振损坏

   上电正常，运行片刻报错，信号丢包

   处理：更换同型号内置编码器模组
4. 内置电池亏电（绝对值款）

   断电重启原点丢失、报位置故障

   处理：更换内置备用电池，重新校准原点

5. 驱动器参数校准修复

1. 重新执行电机静态识别、动态优化
2. 核对编码器类型参数，匹配原厂绝对值编码器模式
3. 调整位置环滤波参数，过滤异常脉冲信号
4. 清除故障历史，重启伺服复位报警

五、现场维修实操步骤

1. 断开负载，单独上电测试，排除机械拉扯导致的位置偏移报错
2. 查插头、测 5V 供电、通断线路
3. 线路无问题，拆开电机后端编码器端盖
4. 清理灰尘水渍，检查电路板、码盘有无破损
5. 损坏直接更换同款编码器，安装后校正同轴度
6. 驱动器重新回零、原点标定，空载试运行

六、该型号高发故障点

七、修复后验收标准
