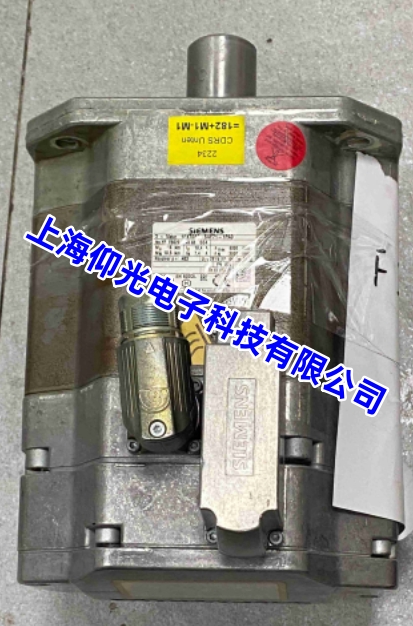

1FK7083-5AF71-1PA0 伺服电机过流故障全套维修方案

一、先分清 3 种过流类型

1. 上电直接报过流：绕组短路、动力线短路、驱动器模块损坏
2. 点动一动就过流：编码器异常、相序错误、转子卡死、磁钢脱落
3. 运行中随机过流：电流环参数异常、接线虚接、轴承扫膛

二、最快断电排查（优先做）

1. 断开电机动力线 U/V/W
   空载驱动器上电不点动，不报过流 =电机侧问题
   依旧报过流 =驱动器模块击穿
2. 万用表测三相绕组
   • 三相阻值均匀一致，偏差＜1Ω 正常
   • 阻值为 0=相间短路
   • 一相无穷大 =绕组断线
3. 500V 摇表测对地绝缘
   对地＞5MΩ 合格，低于 1MΩ= 漏电接地，必过流
4. 手动盘电机轴
   卡顿、发紧、异响 =轴承抱死、转子扫膛、磁钢移位

三、1FK7083 这款电机高发过流通病

1. 后端轴承磨损跑内圆
   转子偏心蹭定子铁芯，一运转立刻过流、发烫
2. 内置永磁体脱落 / 崩裂
   磁场紊乱，电流失控直接跳 F7800
3. 绕组高温老化匝间短路
   轻载正常，一加载瞬间过流
4. 绝对值编码器损坏
   位置采样错乱，电流环失控爆过流
5. 动力线破皮、相线搭壳

四、电气接线与参数排查

1. 确认U/V/W 相序绝对正确，接反直接过流
2. 编码器插头针脚无弯曲、进水、虚焊
3. 驱动器参数复位重设
   • P305 额定电流：18A
   • 电流环增益调低，过高极易震荡过流
   • 取消强行扭矩预控

五、拆机维修核心步骤

1. 更换前后专用高速轴承，校正转子同心度，杜绝扫膛
2. 检测磁钢牢固度，脱落重新粘固充磁
3. 匝间短路：重新下线、浸漆烘干、耐压测试
4. 维修 / 更换原厂同款绝对值编码器
5. 清理定子铁芯积灰、铁屑

六、现场快速判定结论

• 脱开电机线不报过流 → 电机本体故障（轴承 / 绕组 / 磁钢 / 编码器）
• 脱线依旧过流 → 伺服驱动器 IGBT 模块损坏
• 空载正常、带负载过流 → 负载卡死、机械阻力过大

七、维修完工标准
