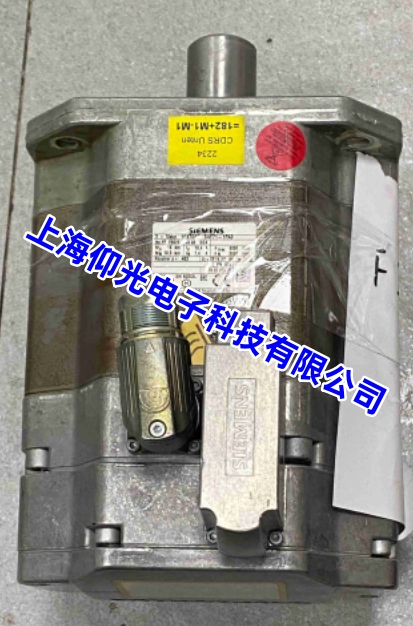

1FK7083-5AF71-1PA0 启动无力故障维修

一、核心故障诱因（该型号高发）

1. 永磁磁钢退磁、脱胶、开裂（最常见）
2. 电机三相绕组阻值不平衡、匝间轻微短路
3. 编码器位置偏移、零点偏移、读数不准
4. 前后轴承磨损偏心、转子轻微扫膛
5. 驱动器转矩参数、励磁参数设置错误
6. 动力线压降大、接线虚接缺相

二、快速现场判断

1. 脱开负载空载：转速正常→负载 / 转矩参数问题；空载也无力→电机本体故障
2. 监控驱动器转矩值：输出转矩远低于设定值，判定电机出力不足
3. 同等负载下运行电流偏大、出力偏小 = 典型磁钢退磁特征
4. 低速卡顿、起步发飘 = 编码器零点偏移

三、分步排查维修

1. 电气检测

• 测三相绕组直流电阻，三相差值≤2% 为正常，偏差大即为绕组劣化
• 500V 摇表测对地绝缘，低于 5MΩ 受潮漏电也会降出力
• 检查 U/V/W 动力线有无虚压、端子松动、线径不足

2. 编码器排查（重点）

• 重新校准伺服原点零点，偏移直接导致转矩输出错位无力
• 查看编码器波形、位置数值是否跳动，异常直接维修 / 更换绝对值编码器
• 编码器插头进水、针脚氧化优先处理

3. 机械部分检修

• 手动盘轴，手感偏重、有摩擦阻力→轴承磨损、转子偏心扫膛
• 更换高速精密轴承，校正转子同轴度，消除定转子摩擦阻力
• 清理定子内部铁屑杂物

4. 磁钢故障处理（1FK7083 通病）

• 拆机查看转子磁钢：松动、开裂、脱落、发白退磁
• 轻微退磁：专业设备重新充磁恢复额定扭矩
• 磁钢脱落碎裂：更换全新永磁体，耐高温胶水固定加固
• 磁钢异常直接导致磁场减弱，起步完全无力

5. 驱动器参数修正

• 核对电机铭牌参数：额定电流 18A、额定转矩 27Nm 准确录入
• 提高转矩增益、加大起步转矩给定
• 放宽转矩上限，关闭软启动过度限流
• 优化速度环、电流环响应，避免起步转矩被抑制

四、区分故障最简口诀

• 电流大、力气小 → 转子磁钢退磁
• 起步抖、走不稳 → 编码器零点偏差
• 转动沉、温度高 → 轴承扫膛机械阻力大
• 空载好、带载废 → 参数限制 + 负载卡死
• 三相电阻不均 → 绕组内部故障

五、维修完工验收

1. 空载启停顺畅，无迟滞无力
2. 额定负载转矩输出达标，提速正常
3. 三相电流均衡平稳，无偏大耗电
4. 低速运行平稳无抖动，转矩响应迅速
