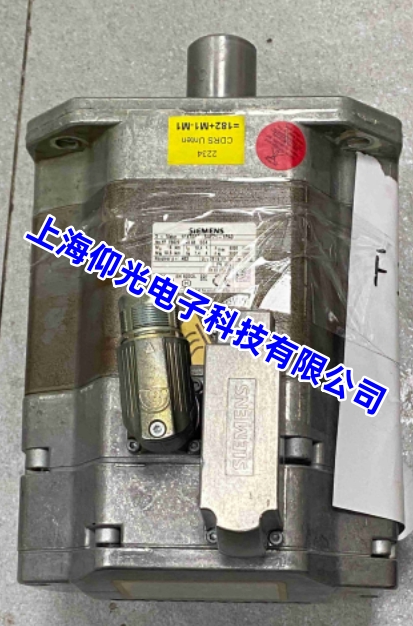

西门子 1FK7083-5AF71-1PA0 编码器损坏故障维修全套方案

---

一、先对号入座：典型故障现象 & 报警码

---

二、这款电机编码器损坏的高发原因（结合你的故障史）

1. 机械冲击次生损坏（最高发！）
   你之前的电机卡死、磁钢爆钢，剧烈冲击力直接传到后端编码器，导致：
   • 编码器自带的微型轴承碎裂、散珠
   • 内部玻璃码盘被撞碎、划痕
2. 密封失效污染
   编码器后盖密封胶圈老化，油污、粉尘、水汽进入，污染码盘、腐蚀 Drive-CLiQ 通信电路
3. 静电 / 过压击穿
   插拔插头时没放电，静电直接打坏编码器内部的精密通信芯片
4. 电缆损坏
   Drive-CLiQ 专用电缆被拉扯、挤压，芯线断线、屏蔽层破损，导致通信中断
5. 轴承老化磨损
   编码器微型轴承长期运行磨损，间隙变大导致码盘偏心，信号失真

---

三、分步排查：先外后内，避免白拆电机

第一步：外部排查（不用拆电机，先排除简单问题）

1. 接线 & 电缆检查
   • 断电，拔下编码器 Drive-CLiQ 插头，检查针脚是否弯曲、氧化，电缆外皮是否有破损、挤压痕迹
   • 用万用表测电缆通断：Drive-CLiQ 的 4 根差分线（TX+、TX-、RX+、RX-）不能有断路，芯线对地绝缘必须≥10MΩ
2. 替换测试
   换一根完好的同型号 Drive-CLiQ 原装电缆，上电用 STARTER 软件尝试读取编码器电子铭牌，排除电缆故障（很多人误以为编码器坏了，其实只是电缆断了）
3. 机械状态确认
   脱开负载，手动盘轴，确认之前的卡死、扫膛故障已经完全解决 ——如果机械故障没修好，换 10 个编码器也会被撞坏

第二步：拆解检查（确认编码器本体损坏）

1. 标记编码器与电机端盖的相对位置，拧下固定螺丝，轻轻取下编码器（绝对不能敲轴！码盘是玻璃的，一碰就碎）
2. 直观检查核心部件：
   • 编码器微型轴承：是否散珠、发黑、锈死？
   • 玻璃码盘：是否有划痕、碎裂、掉渣？
   • 内部电路：是否有腐蚀、烧痕、进水痕迹？

---

四、分级维修方案（按损坏程度选）

方案 A：轻度污染 / 磨损（可修复）

1. 码盘清洁：用无尘布蘸 99% 无水乙醇，沿径向单方向轻轻擦拭，绝对不能圆周摩擦，避免划伤码盘涂层
2. 轴承更换：单独更换同规格的微型原装轴承（AS24DQI 专用 625ZZ 高速耐高温轴承），加注少量伺服专用润滑脂
3. 信号测试：用编码器测试仪检测 A/B 相信号，波形必须是稳定方波，Drive-CLiQ 通信正常

方案 B：重度损坏（直接换原装编码器）

• ❌ 绝对不能买普通无 Drive-CLiQ 的兼容编码器！这款电机的驱动器依赖 Drive-CLiQ 自动识别，普通编码器会导致参数不匹配、一直报故障
• ✅ 必须选：24 位单圈绝对值、带 Drive-CLiQ 接口的原装编码器，确保安装尺寸、法兰完全匹配

---

五、最关键：更换编码器后的校准步骤（不做直接飞车！）

step1：安装对位

1. 把电机轴转到你之前标记的机械零位，对准编码器的零位标记，轻轻装到位
2. 编码器固定螺丝对角均匀拧紧，扭矩控制在 0.5~0.6N・m，不要拧太大力，避免码盘偏心

step2：驱动器识别

1. 上电，打开 STARTER 软件，在线识别设备 —— 原装 Drive-CLiQ 编码器会自动把自己的电子铭牌传给驱动器，不用手动输参数
2. 如果识别失败，手动配置：
   • p0400=100（编码器类型：AS24DQI）
   • p0408=16777216（24 位分辨率，2^24）
   • p0409=1（单圈绝对值）

step3：磁极位置自动识别（必做！）

1. 脱开所有负载，确保电机轴可以自由转动，没人碰的话会自己转
2. 进入 STARTER 的Commissioning → Motor Identification
3. 选择Standstill identification（同步电机静止识别），设置p1980=1启动识别
4. 等待 10 秒左右，驱动器会自动测量转子磁极位置，自动保存参数，完成后会提示识别成功

step4：测试验证

1. 空载低速运行（100rpm），观察位置反馈是否平稳，有没有报警
2. 逐步升速到额定 3000rpm，测振动≤0.8mm/s、温升≤40K，无异响
3. 接负载后做定位测试：往返运行 10 次，定位偏差≤±1 脉冲，无抖动、无报警

---

六、维修避坑 & 风险提示

1. 防静电！ 编码器内部 Drive-CLiQ 芯片非常怕静电，维修、插拔的时候必须戴静电手环，工作台接地，不然一下就把芯片打坏了
2. 绝对不能跳过磁极识别！ 不做的话，上电电机直接飞车，轻则撞坏负载，重则烧驱动器、绕组
3. 先修机械故障！ 你之前的卡死、爆钢是编码器损坏的根源，不把轴承、磁钢这些修好，新编码器用不了 1 个月就会再次被撞坏
4. Drive-CLiQ 电缆不能乱换！ 必须用原装屏蔽电缆，屏蔽层单端接地，不然会有电磁干扰，一直报 F31885 通信故障
5. 不要自己敲码盘！ 玻璃码盘脆得很，拆装的时候绝对不能碰、不能敲，碰一下就碎，整个编码器就废了

---

七、预防复发的措施

1. 机械故障及时修，不要拖，避免冲击连带损坏编码器
2. 每 1 年检查一次编码器后盖的密封胶圈，老化了就换，防止进灰进水
3. 插拔编码器插头前先断电放电，不要热插拔，避免静电

1. 编码器电缆不要过度拉扯，弯曲半径不要小于 10 倍电缆直径，避免芯线断线
