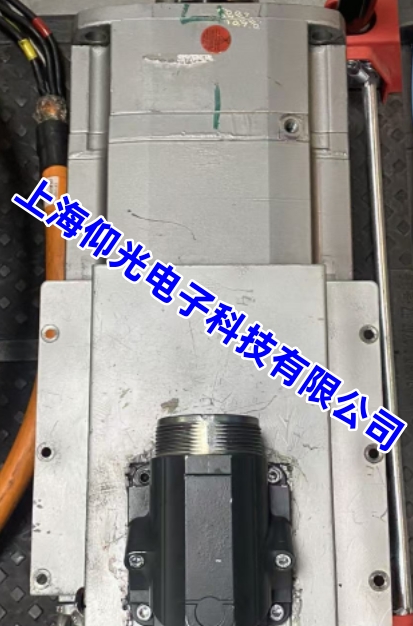

一、电机基础参数（1FT7108-5SF71-1NH0）

• 额定功率：18.8kW
• 额定电流：38A
• 额定转速：3000rpm（max 6000rpm）
• 额定转矩：60Nm
• 绝缘等级：F（155℃）
• 适配驱动：SINAMICS S120

二、过流报警（F30001/F07900/F07901）核心原因

1. 机械堵转 / 负载卡死（最常见）

• 轴承烧结、齿轮箱卡滞、导轨镶条过紧、工件碰撞
• 表现：手动盘轴很重 / 转不动，一启动即报过流

1. 电机绕组故障

• 匝间短路、对地击穿、三相不平衡
• 表现：三相电阻偏差 > 5%、绝缘 < 1MΩ、运行抖动异响

1. 动力电缆 / 接线问题

• 电缆破损接地、相线短路、端子松动打火、相序错误

1. 驱动器硬件损坏

• IGBT 功率模块击穿、霍尔电流传感器漂移 / 损坏、驱动板异常

1. 参数 / 设置不当

• 加速时间过短、电流限幅偏小、编码器信号异常导致电流震荡

---

三、分步排查（从外到内、先易后难）

1. 断电安全操作

• 断主电→等待15 分钟（直流母线放电至 < 36V）→挂牌上锁

2. 机械负载检查（优先）

• 手动盘电机轴：顺畅无卡滞、无异响为正常；卡滞则排查轴承 / 联轴器 / 导轨
• 脱开负载空转：空载正常→负载侧问题；仍过流→电机 / 电缆 / 驱动

3. 电机电缆与接线

• 外观：电缆无破损、老化、挤压；端子无烧黑 / 松动
• 万用表测量（断电）：
  • 三相绕组（U/V/W）：电阻平衡（偏差 < 2%），约数 Ω
  • 对地绝缘：≥5MΩ（500V 摇表），<1MΩ 为接地故障
  • 相间无短路：任意两相间不导通

4. 电机本体拆解检测

• 轴承：磨损 / 锈蚀 / 烧结→更换（型号：6208 等）
• 编码器：DRIVE‑CLiQ 接口，清洁触点、检查信号线；异常可替换测试
• 绕组：目视无发黑 / 焦痕；匝间短路需专用匝间仪检测（普通万用表难测）

5. 驱动器隔离测试

• 脱开电机电缆→上电：仍报过流→驱动内部故障；不报→电机 / 电缆

6. 驱动器硬件检修

• IGBT 模块：万用表二极管档测 C‑E 极，正向 0.5–0.7V、反向截止；击穿则更换
• 电流传感器：霍尔元件，测输出信号（空载为 0、带载正弦波）；漂移 / 损坏则更换
• 驱动板 / 电源板：检查电容鼓包、焊点虚焊、元件烧痕

7. 参数优化（驱动侧）

• 电流限幅：P0640 设为额定电流 1.2–1.5 倍（45–55A）
• 加速时间：P1120/P1121 延长至200–500ms
• 编码器：检查 P0407（分辨率）、P0408（信号类型）是否匹配

---

四、典型故障与维修方案

案例 1：启动即 F30001，手动盘轴重

• 原因：电机前轴承烧结
• 维修：更换轴承→清洗轴承室→加注高温润滑脂→回装

案例 2：运行 10 分钟报过流，三相电流不平衡

• 原因：绕组匝间短路（高温老化）
• 维修：重新绕制绕组（真空浸漆、F 级绝缘）→烘干→测试

案例 3：空载正常、带载过流，电缆发热

• 原因：电缆线径不足 / 绝缘老化
• 维修：更换6mm² 屏蔽动力电缆，接地可靠

案例 4：脱开电机仍报 F30001

• 原因：S120 驱动 IGBT 模块击穿
• 维修：更换同型号功率模块→涂导热硅脂→校准电流传感器

---

五、预防与维护要点

• 日常：清洁散热风道、检查电缆端子、监听运行异响
• 负载：避免长期过载（≤80% 额定转矩）、防止频繁堵转
• 环境：温度 0–40℃、湿度≤85% 无凝露，防尘防潮
• 周期：每 6 个月检查轴承油脂、编码器清洁、绝缘测试

---

六、维修工具与安全提醒

• 必备工具：万用表、500V 摇表、示波器、匝间测试仪、扭矩扳手
• 安全：断电放电 15 分钟、高压危险、专业人员操作
