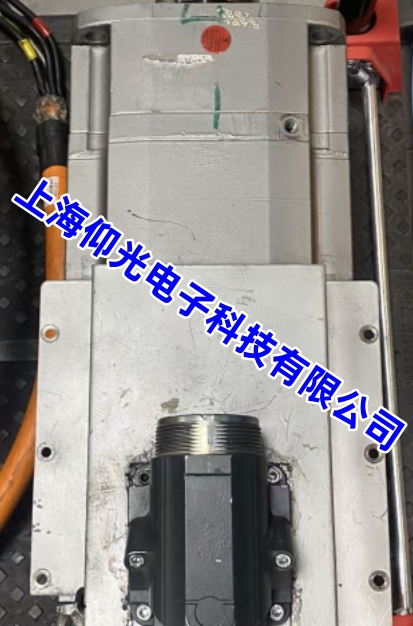

西门子 1FT7108-5SF71-1NH0 编码器报警维修

---

一、报警代码速查（S120 驱动）

---

二、分步排查（从易到难，无需拆机优先）

1. 电缆与接头（80% 故障集中于此）

• 断电，拔插DRIVE‑CLiQ 插头（电机端 + 驱动端），检查：
  • 针脚：无弯曲、无氧化、无油污；用酒精清洁针脚。
  • 线缆：无破损、无挤压、无过度折弯；屏蔽层完好、单端接地可靠。
  • 通断：万用表测电缆芯线，无断路、无短路；电源脚（4/5 针）阻抗 2–5Ω 为正常。
• 处理：直接更换同型号原装 DRIVE‑CLiQ 电缆（避免临时接线），重新锁紧插头。

2. 参数核对与辨识（假性报警高发）

• 核对电机参数：P304（38A）、P307（18.8kW）、P310（3000rpm）与铭牌一致。
• 编码器参数（P0400–P0499）：
  • P0400=21（EnDat2.2 绝对式）
  • P0407=2048（分辨率）
  • P0410=1（DRIVE‑CLiQ）
• 重新辨识：P1910=1（静态辨识）→ P1911=1（编码器校准）→ 保存参数。

3. 信号干扰排查（随机抖动 / 报警）

• 接地：编码器线屏蔽层单端接驱动地，电机外壳可靠接地（接地电阻≤4Ω）。
• 隔离：动力线与编码器线分开布线（间距≥30cm），远离变频器、接触器等干扰源。
• 滤波：驱动器侧加装EMC 滤波器，抑制高频干扰。

4. 机械与本体故障（前 3 步无效时）

• 机械：手动盘轴，无卡滞、无异响；轴承磨损会导致编码器抖动报警。
• 编码器本体：
  • 污染：码盘 / 读数头积尘油污→无尘布 + 无水酒精轻擦（禁止触碰码盘）。
  • 损坏：光栅盘划伤、LED 老化、电路板故障→更换同型号 AM24DQI 编码器，重新校零。
  • 零点偏移：运行抖动、位置不准→执行 P1911 编码器校准，重设机械零点。

---

三、典型故障精准处理

1. 上电即报 F31885：DRIVE‑CLiQ 电缆断路 / 接头氧化→换电缆 + 清洁针脚西门子工业支持中心。
2. 运行中随机 A07565：干扰 / 屏蔽不良→规范接地 + 分开布线。
3. 低速抖动 + F07453：码盘污染 / 读数头故障→清洁或更换编码器。
4. 过载后报 F07016：编码器过热→降负载 + 改善散热 + 清灰西门子工业支持中心。

---

四、维修与预防要点

• 维修：编码器为精密部件，非专业勿拆机；更换后必须做电机辨识 + 零点校准。
• 预防：
  • 定期（3 个月）检查电缆 / 接头，清洁针脚。
  • 避免剧烈振动、潮湿、油污环境，做好密封。
  • 禁止超负载、频繁急停，减少编码器冲击。
